Automatyczne przełączniki zasilania ATS TruONE OXB firmy ABB

TruONE™   - przełom w zapewnieniu zasilania awaryjnego.

Przełącznik zasilania serii ATS TruONE firmy ABB to jeden z pierwszych na świecie wielofunkcyjnych, automatycznych przełączników zasilania awaryjnego. Łączy w jednym urządzeniu funkcje przełącznika i układu sterowania. Przełącznik TruONE OXB poddany został testom wydajnościowym wykraczającym poza standardowe wymagania, dzięki czemu może zapewniać przez cały czas stałe zasilanie.

Autonomiczna konstrukcja przełącznika pozwoliła ograniczyć liczbę przewodów i przyłączy, przyspieszając instalację i zapewniając najlepszą w tej klasie niezawodność. Konserwacja zapobiegawcza i modułowa budowa skracają czas przestoju i obniżają koszty serwisowania, a zaawansowane opcje komunikacji są gotowe na przyszłe wymagania. Zaawansowana konstrukcja ogranicza ilość wystąpienia awarii, a to zapewnia największą niezawodność dla tej klasy urządzeń. Dodatkowo, w przeciwieństwie do typowych rozwiązań SZR, automatyczny przełącznik zasilania awaryjnego TruONE OXB umożliwia ręczne przestawienie w sytuacji awaryjnej pod obciążeniem w celu natychmiastowego przywrócenia zasilania w razie awarii urządzenia.

Pełna oferta przełączników dostępna jest w wersjach 2 biegunowych (1P+N), 3-biegunowych i 4-biegunowych (3P+N) w zakresie prądowym od 200 do 1600A (pełna oferta w katalogu producenta). Poza podstawowym trybem pracy (I-0-II) dostępne jest wykonanie z trybem pracy I-II (bez stabilnej pozycji 0).

Dostępne są trzy poziomy sterowania:

• poziom 2 (DIP)
• poziom 3 (ekran LCD)
• poziom 4 (ekran dotykowy)

Niezawodność w ekstremalnych warunkach

TruONE XTB to jedyny przełącznik ATS, który gwarantuje bezpieczeństwo i niezawodność działania przy gwałtownych zmianach temperatury od -25 do +70°C i napięć (200–480 V AC, przy tolerancji +/-20%). Ponadto dobrze znosi wibracje (zgodnie z normą IEC 60068-2-6) i wstrząsy (norma IEC 60068-2-27). Model TruONE jest również odporny na zwarcia i pozostaje w pełni funkcjonalny, nawet w przypadku najgroźniejszych zjawisk tego typu.

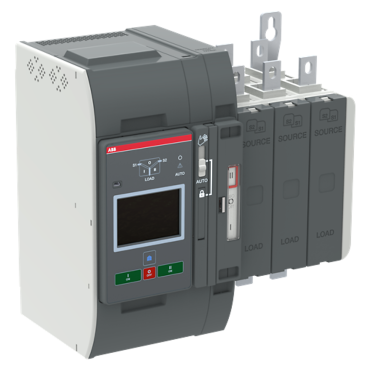

Opis budowy przełącznika TruONE OXB

1. Przełącznik
2. Wbudowany mechanizm i moduł sterujący przełącznikiem ATS
3. Odłączany panel sterowniczy, trzy typy (poziom 2: DIP, poziom 3: LCD, poziom 4: dotyk)
4. Przesuwany przełącznik trybu pracy (Ręczny, Blokada, Automatycznie)
5. Zamykana blokada przełącznika zapobiega przełączeniu w automatyczny lub ręczny tryb pracy
6. Uchwyt do ręcznego trybu pracy
7. Wskaźnik pozycji
8. Przyłącza dla obwodów sterujących (pod pokrywą)
9. Miejsce na moduły komunikacyjne (dodatkowe zasilanie, komunikacja, sygnalizacja)
10. Miejsce na moduł czujnika (sterowanie 4. poziomu)
11. Miejsce na blok styków dodatkowych
12. Lokalizacja etykiety identyfikacyjnej produktu
13. Gniazdo programowania, tylko dla modułu Ekip Programming i oprogramowania Ekip Connect
