Automatyczny przełącznik zasilania, określany również skrótem ATS (Automatic Transfer Switch), pomaga utrzymać ciągłość zasilania w energię elektryczną w przypadku nieplanowanych przerw w jej dostawach. Urządzenia tego typu pełnią ważną rolę w przypadku odbiorców, dla których niezawodność i dostępność energii elektrycznej są kluczowe - takich jak: szpitale, centra danych, zakłady przemysłowe, czy zaawansowane systemy zarządzania budynkami (BMS). Zapewniają automatyczne przełączanie pomiędzy dwoma różnymi źródłami zasilania, pomagając minimalizować przerwy w dostawie prądu i gwarantując ciągłość działania aplikacji w przypadku awarii lub konieczności czasowego odłączenia głównego źródła zasilania.
Przełącznik zasilania - budowa i zasada działania
Niezależnie od typu i zastosowania w budowie każdego nowoczesnego przełącznika wyróżnić można kilka wspólnych elementów, takich jak:
• co najmniej dwa wejścia źródeł zasilania (główne i dodatkowe),
• przełącznik kontrolujący, które źródło jest aktualnie używane,
• czujnik monitorujący parametry zasilania, takie jak napięcie i częstotliwość,
• sterownik zarządzający procesem przełączania zasilania (opóźnienia przełączania, sekwencje uruchamiania),
• interfejs użytkownika - umożliwiający monitorowanie statusu urządzenia oraz konfigurację parametrów pracy,
• dodatkowe zabezpieczenia przeciążeniowe lub przeciwprzepięciowe.
Działanie przełącznika opiera się na zasadzie redundancji (nadmiaru), czyli doprowadzenia co najmniej dwóch niezależnych źródeł mocy. Zazwyczaj jednym z nich jest sieć energetyczna lokalnego operatora (zasilanie główne, domyślne), drugim zaś agregat prądotwórczy (zasilanie rezerwowe). W przypadku zaniku zasilania głównego przełącznik zasilania automatycznie zmienia źródło na rezerwowe – bez konieczności podejmowania działań przez użytkownika. Po przywróceniu zasilania domyślnego przełącznik ponownie dokonuje zmiany i odłącza zasilanie rezerwowe. W zależności od wersji i przeznaczenia przełącznik zasilania może być sterowany ręcznie, automatycznie (samoczynnie) lub zdalnie.
Nowoczesny, automatyczny przełącznik zasilania (np. seria TruONE firmy ABB) posiada wbudowane dodatkowe zabezpieczenia i funkcje monitorowania parametrów dostępnej energii elektrycznej. Umożliwiają one śledzenie stanu systemu, identyfikowanie awarii i diagnozowanie problemów związanych ze źródłami zasilania – tak, aby przełączanie nie powodowało zakłóceń pracy podłączonych urządzeń lub aplikacji. W trakcie zmiany źródła zasilania urządzenie kontroluje, czy napięcie i częstotliwość mieszczą się w założonym zakresie tolerancji.

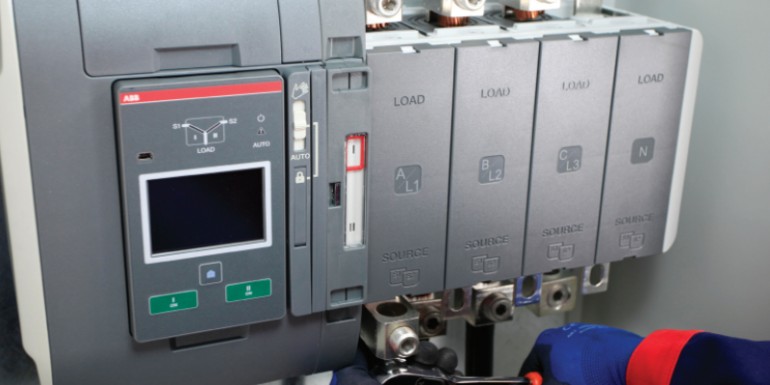

Automatyczny przełącznik źródła zasilania, wyposażony w dwa niezależne wejścia AC, montowany jest w rozdzielni elektrycznej obiektu lub aplikacji, która ma być zasilana energią elektryczną. Sposób jego podłączenia zależy od wybranego rodzaju urządzenia i jest zawsze opisany na schemacie umieszczonym na obudowie przełącznika.

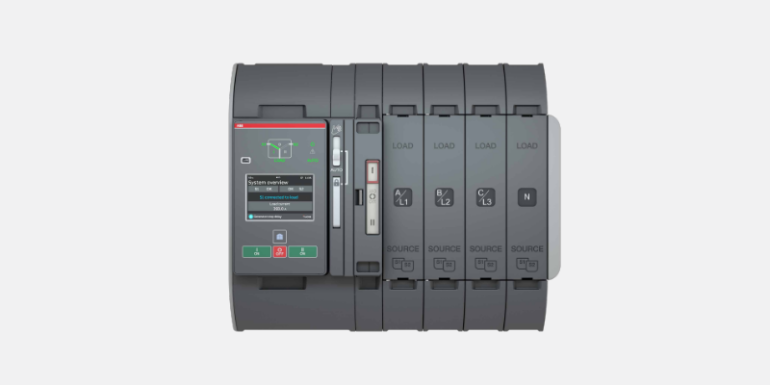

Automatyczny przełącznik zasilania TruONE
Do profesjonalnych, wymagających maksymalnej niezawodności zastosowań rekomendujemy szczególnie przełączniki zasilania serii TruONE renomowanej marki ABB. Są one powszechnie wykorzystywane w przemyśle, obiektach użyteczności publicznej, szpitalach, telekomunikacji, serwerowniach i centrach danych. Wysokiej klasy, starannie dobrane podzespoły gwarantują odpowiednią wydajność, wytrzymują duże obciążenia i trudne warunki eksploatacji.
Automatyczny przełącznik zasilania TruONE to połączenie najwyższego poziomu niezawodności, bezpieczeństwa oraz kompaktowej, modułowej konstrukcji - ułatwiającej proces montażu, konserwacji lub rozbudowy, a także zajmującej niewiele miejsca. Urządzenia tej serii wykorzystują innowacyjny system komunikacji za pośrednictwem infrastruktury w chmurze i łączności poprzez system sterowania dystrybucją sieci elektrycznej (EDCS) o nazwie ABB Ability™. Są one kompatybilne z innymi rozwiązaniami firmy ABB, zapewniając wspólny interfejs i środowisko pracy oprogramowania. Tym, co odróżnia przełączniki zasilania TruONE od typowych urządzeń tej kategorii jest również możliwość pracy w awaryjnym trybie manualnym po dezaktywacji automatyki, w celu natychmiastowego przywrócenia zasilania po wystąpieniu awarii sprzętu.
Każdy dostępny w naszej ofercie Polimet automatyczny przełącznik zasilania TruONE może być, w zależności od indywidualnych potrzeb użytkownika, doposażony w opcjonalne akcesoria, takie jak:
• dodatkowe moduły zasilania 12/24V DC,
• moduły komunikacyjne – umożliwiające integrację z przemysłową siecią komunikacyjną oraz zdalny nadzór i sterowanie,
• moduły sygnalizacji dla kontrolerów 3. i 4. poziomu - dwa dodatkowe styki wejściowe i wyjściowe do sterowania i sygnalizacji zdalnej,
• moduł Ekip Programming - pozwalający programować przełącznik zasilania TruONE za pośrednictwem kabla USB, komputera klasy PC i oprogramowania Ekip Connect,
• dodatkowe zestawy zacisków, dodatkowe osłony zacisków, dodatkowe styki pomocnicze, przegrody fazowe i osłonę panelu sterowania klasy IP54.
