| Producent | Spamel |
| Seria | PKS |
| Typ produktu | Kaseta suwnicowa |
| Znamionowy prąd cieplny Ith | 10A |
| Znamionowy prąd łączenioy Ie | 2,5A (230V AC) 1,6A (400/500V AC) 4A (24V DC) |
| Materiał obudowy | tworzywo sztuczne |
| Znamionowe napięcie izolacji Ui | 500V AC |
| Stopień ochrony kaset | IP65 |
| Pozycja montażu | dowolna |

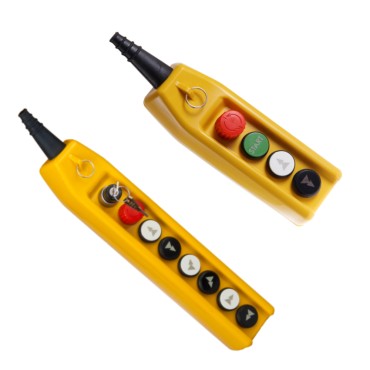

Kasety sterownicze suwnicowe typu PKS służą do obsługi suwnic, żurawi i podnośników, zapewniając łatwą i niezawodną pracę w różnych warunkach atmosferycznych.
Nasze kasety mogą być wyposażone w:
Wykonane z tworzywa o dużej udarności i odporności na zarysowania, kasety mają mechaniczną blokadę uniemożliwiającą jednoczesne załączenie przycisków w przeciwnych kierunkach. Posiadają stopień ochrony IP65 i możliwość montażu dowolnego napędu przycisku SP22.
Wszystkie kasety są zgodne z normami PN EN 60204-32, PN EN 60947-1, PN EN 60947-5-1, PN EN 60947-5-5 oraz dyrektywami 2006/42/WE i 2014/35/UE. Istnieje także możliwość indywidualnej konfiguracji kaset na zamówienie klienta.
| Dane techniczne | |
| Napięcie znamionowe izolacji U, | 500 V |
| Prąd znamionowy ciągły lu=3Dlth | 10 A |
| Prąd znamionowy łączeniowy le w kat.AC-15 | 2.5 A (230 V) 1.6 A (400/500 V) |
| Prąd znamionowy łączeniowy le w kat.DC-13 | 4 A (24 V) 1 A (110 V) 0,25 A (220 V) |
| Zabezpieczenie zwarciowe torów łącznika | 10 A (wkładka bezpiecznikowa szybka) 1 kA (spodziewany prąd zwarciowy dla Ue=500 V) |
| Trwałość mechaniczna | 0,3 min (cykli przestawieniowych) |
| Trwałość łączeniowa | 0,2 min (przy znamionowych napięciach i prądach łączeniowych) 1,0 min (cykli łączeniowych) - do 80 VA (łączenie elektromagnesów prądu przemiennego) - do 10 W (łączenie elektromagnesów prąciu stałego) |
| Częstość łączeń | do 3600 h' |
| Temperatura otoczenia | -40... +70°C (pracy) -40... +70°C (przechowywania) |
| Odporność na wibrację (wg PN-EN 60068-2-6) | 2...13, 2...100 Hz (częstotliwość) ± 1 mm (amplituda) ± 0,7 g (przyspieszenie) |
| Odporność na udary (wg PN-EN 60068-2-27) | 15 g (przyspieszenie szczytowe) 11 ms (czas trwania impulsu) |
| Odporność na wilgotne gorąco cykliczne (PN-EN 60068-2-30) | 55°C (temperatura otoczenia) 95% (wilgotność względna) |
| Odporność na mgłę solną cykliczną (wg PN-EN 60068-2-52) | ostrość próby 1 |
| Stopień ochrony kasety | IP65 |
| Przekrój przewodów przyłączeniowych | 2x 1...2,5 mm2 (jednodrutowych) 2x 0,75...1,5 mm2 (linek) |
| Położenie pracy | dowolne |
| Oznaczenie zacisków | PN-EN 50013 |
| Zgodność z normą | PN EN 60204-32 PN EN 60947-1 PN-EN 60947-5-1 PN-EN 60947-5-5 2006/42/WE -Dyrektywa maszynowa 2014/35/UE -Dyrektywa niskonapięciowa |
