| Producent | Intechma |
| Seria | DZEMz |
| Typ produktu | Zwalniak elektromagnetyczny |
| Znamionowe napięcie łączeniowe | 400/230V AC, 500V AC |
| Rodzaj pracy | S1, S3 |

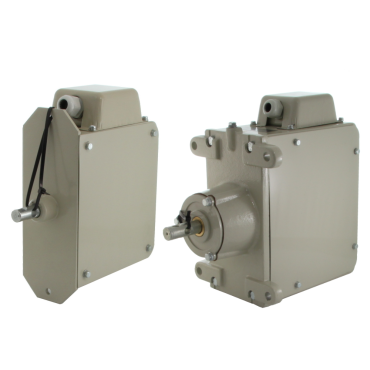

Dźwigowe zwalniaki hamulcowe elektromagnetyczne typy DZEMz to urządzenia przeznaczone do zwalniania mechanizmów hamulców w urządzeniach dźwigowych. Zwalniaki DZEMz mogą też być stosowane w innych urządzeniach przy zasilaniu napięciem trójfazowym.
Cechy:
- Wygodna eksploatacja i konserwacja, łatwa wymiana cewek
- Spokojna praca dzięki tłumieniu przesuwu zwory
- Samoustawialność zwory podczas pracy
Budowa zwalniaka:
Obudowa zwalniaka składa się z żeliwnej podstawy wyposażonej w komorę tłumika powietrznego i blaszanej osłony. W osłonie zamocowany jest trójkolumnowy elektromagnes. Końce cewek elektromagnesu wyprowadzone są na zewnątrz osłony do tabliczki zaciskowej osłoniętej pokrywą blaszaną wyposażoną w dławik służący do wyprowadzenia przewodu zasilającego. W komorze tłumika na wodzidle połączonym ze zworą elektromagnesu zamocowany jet tłok tłumika powietrznego. Wodzidło w części wystającej poza korpus zwalniaka ma otwory przeznaczone do połączenia ze zwalnianym układem hamulcowym. Zwalniaki DZEMz dostępne są w czterech wielkościach o różnym skoku i udźwigu.
Zwalniaki znajdują zastosowanie głownie w hamulcach do zwalniania (otwierania) hamulców szczękowych i tarczowych. Mogą być zastosowane wszędzie tam, gdzie jest potrzebna praca o ruchu posuwisto-zwrotnym np. do uruchamiania zasuw i zaworów, do otwierania i zamykania klap, drzwi, po podnoszenia i opuszczania zapór, do poruszania dźwigni i cięgieł.
Zastosowanie
Zwalniaki znajdują zastosowanie głównie w hamulcach do zwalniania (otwierania) hamulców szczękowych i tarczowych. Z zabudowanymi wewnątrz sprężynami nie tylko zwalniają hamulce, ale również wywołują moment hamowania. Zwalniaki mogą mieć zastosowanie wszędzie tam, gdzie jest potrzebna praca o ruchu posuwisto-zwrotnym np. do uruchamiania zasuw i zaworów, do zamykania i otwierania klap, drzwi, do podnoszenia i opuszczania zapór, do poruszania dźwigni i cięgieł.
Wykonania
Zwalniaki DZEMz wykonuje się w wersjach do pracy ciągłej S1 (do 300 łączeń/h) i przerywanej S3 (do 10 łączeń/h) na napięcia 400 i 500V AC
Tabela podstawowych wykonań:
| Typ | Znam. napięcie łączeniowe [V] |
Skok [cm] |
Udźwig bez ciężaru zwory [N] |
Ciężar zwory [N] |
Ilość łączeń/h [ł/h] |
Rodzaj pracy | Masa [kg] |
| DZEMz 0/1 | 400 / 230 | 3 | 84 | 14 | 300 | S3 | 6,5 |
| DZEMz 0/2 | 400 / 230 | 3 | 54 | 14 | 10 | SI | 6,5 |
| DZEMz 0/3 | 500 | 3 | 84 | 14 | 300 | S3 | 6,5 |
| DZEMz 0/4 | 500 | 3 | 54 | 14 | 10 | SI | 6,5 |
| DZEMz 10/1 | 400 / 230 | 3 | 210 | 40 | 300 | S3 | 18 |
| DZEMz 10/2 | 400 / 230 | 3 | 160 | 40 | 10 | SI | 18 |
| DZEMz 10/3 | 500 | 3 | 210 | 40 | 300 | S3 | 18 |
| DZEMz 10/4 | 500 | 3 | 160 | 40 | 10 | SI | 18 |
| DZEMz 20/1 | 400 / 230 | 5 | 220 | 80 | 300 | S3 | 30 |
| DZEMz 20/2 | 400 / 230 | 5 | 160 | 80 | 10 | SI | 30 |
| DZEMz 20/3 | 500 | 5 | 220 | 80 | 300 | S3 | 30 |
| DZEMz 20/4 | 500 | 5 | 120 | 80 | 10 | SI | 30 |
| DZEMz 30/1 | 400 / 230 | 5 | 450 | 150 | 300 | S3 | 50 |
| DZEMz 30/2 | 400 / 230 | 5 | 250 | 150 | 10 | SI | 50 |
| DZEMz 30/3 | 500 | 5 | 450 | 150 | 300 | S3 | 50 |
| DZEMz 30/4 | 500 | 5 | 250 | 150 | 10 | SI | 50 |
SI - praca ciągła, S3 - praca przerywana
