Złączki śrubowe

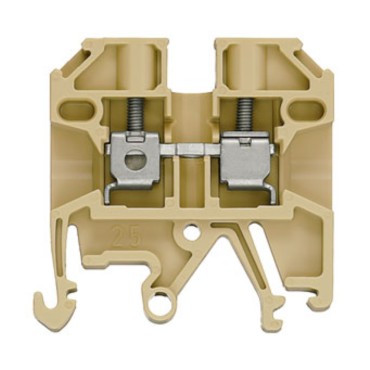

Seria SAK - złączki śrubowe

• materiał izolacyjny poliamid (PA66)
lub duroplast (KrG);
klasa palności V2 wg UL94
• możliwość pracy w temperaturze
do 100 st.C (PA66)
lub 130 st.C (KrG)
• montaż tylko na szynie TS 35
lub na szynie TS 32

Złączki przelotowe SAK

Typ	Napięcie / prąd	Przekrój przyłączeniowy	Kolor	Numer katalogowy	EAN
SAK 2.5/EN	800V / 24A	0,5 - 2,5mm2	beżowy	0218660000	4008190010171
SAK 2.5/EN BL	800V / 24A	0,5 - 2,5mm2	niebieski	0218680000	4008190158385
SAK 2.5/EN OR	800V / 24A	0,5 - 2,5mm2	pomarańczowy	0467400000	4008190162092
SAK 2.5/EN GN	800V / 24A	0,5 - 2,5mm2	zielony	0218650000	4008190052447
SAK 2.5/EN RT	800V / 24A	0,5 - 2,5mm2	czerwony	1880870000	4032248481651
SAK 2.5/EN WS	800V / 24A	0,5 - 2,5mm2	biały	1858460000	4032248419180
SAK 2.5/EN SW	800V / 24A	0,5 - 2,5mm2	czarny	1858440000	4032248418725
SAK 2.5/EN GE	800V / 24A	0,5 - 2,5mm2	żółty	1880880000	4032248481668
SAK 4/EN	800V / 32A	0,5 - 4,0mm2	beżowy	0467460000	4008190002749
SAK 4/EN BL	800V / 32A	0,5 - 4,0mm2	niebieski	0467480000	4008190065669
SAK 4/EN OR	800V / 32A	0,5 - 4,0mm2	pomarańczowy	0467400000	4008190162092
SAK 4/EN GN	800V / 32A	0,5 - 4,0mm2	zielony	9129950000	4008190470500
SAK 4/EN RT	800V / 32A	0,5 - 4,0mm2	czerwony	9129920000	4008190465483
SAK 4/EN WS	800V / 32A	0,5 - 4,0mm2	biały	1773340000	4032248140572
SAK 4/EN SW	800V / 32A	0,5 - 4,0mm2	czarny	9130980000	4008190465490
SAK 4/EN GE	800V / 32A	0,5 - 4,0mm2	żółty	9129930000	4008190470517
SAK 6/EN	800V / 41A	0,5 - 6,0mm2	beżowy	0212860000	4008190065553
SAK 6/EN BL	800V / 41A	0,5 - 6,0mm2	niebieski	0212880000	4008190107147
SAK 6/EN OR	800V / 41A	0,5 - 6,0mm2	pomarańczowy	1772810000	4032248132126
SAK 6/EN RT	800V / 41A	0,5 - 6,0mm2	czerwony	0212840000	4008190205928
SAK 6/EN WS	800V / 41A	0,5 - 6,0mm2	biały	1773350000	4032248140589
SAK 6/EN SW	800V / 41A	0,5 - 6,0mm2	czarny	0212810000	4008190205935
SAK 6/EN GE	800V / 41A	0,5 - 6,0mm2	żółty	1772820000	4032248132133
SAK 10/EN	800V / 57A	2,5 - 10,0mm2	beżowy	0337660000	4008190062231
SAK 10/EN BL	800V / 57A	2,5 - 10,0mm2	niebieski	1784410000	4032248259717
SAK 10/EN OR	800V / 57A	2,5 - 10,0mm2	pomarańczowy	1772830000	4032248132140
SAK 10/EN SW	800V / 57A	2,5 - 10,0mm2	czarny	1773900000	4032248144563
SAK 16/EN	1000V / 76A	2,5 - 16,0mm2	beżowy	0339760000	4008190069544
SAK 16/EN BL	1000V / 76A	2,5 - 16,0mm2	niebieski	1784390000	4032248259694
SAK 35/EN	800V / 125A	6,0 - 35,0mm2	beżowy	0339860000	4008190076573
SAK 35/EN BL	800V / 125A	6,0 - 35,0mm2	niebieski	1784400000	4032248259700

Osprzęt

Typ	Do złączek	Funkcja	Wskazówka	Numer katalogowy	EAN
Mostki
Q 2.5/2	SAK 2.5/EN	Mostek	2 bieg. / 24 A	0337000000	4008190005801
Q 2.5/3	SAK 2.5/EN	Mostek	3 bieg. / 24 A	0337100000	4008190015411
Q 2.5/4	SAK 2.5/EN	Mostek	4 bieg. / 24 A	0337200000	4008190142902
Q 2.5/10	SAK 2.5/EN	Mostek	10 bieg. / 24 A	0368700000	4008190107796
Q 4/2	SAK 4/EN	Mostek	2 bieg. / 32 A	0336700000	4008190033842
Q 4/3	SAK 4/EN	Mostek	3 bieg. / 32 A	0336800000	4008190089795
Q 4/4	SAK 4/EN	Mostek	4 bieg. / 32 A	0336900000	4008190036201
Q 4/10	SAK 4/EN	Mostek	10 bieg. / 32 A	0368800000	4008190049478
Q 6/2	SAK 6/EN	Mostek	2 bieg. / 41 A	0456700000	4008190150044
Q 6/3	SAK 6/EN	Mostek	3 bieg. / 41 A	0456800000	4008190110277
Q 6/4	SAK 6/EN	Mostek	4 bieg. / 41 A	0456900000	4008190032579
Q 6/10	SAK 6/EN	Mostek	10 bieg. / 41 A	0457000000	4008190153762
Q 10/2	SAK 10/EN	Mostek	2 bieg. / 57 A	0457100000	4008190103545
Q 10/3	SAK 10/EN	Mostek	3 bieg. / 57 A	0457200000	4008190135379
Q 10/4	SAK 10/EN	Mostek	4 bieg. / 57 A	0457300000	4008190129750
Q 10/10	SAK 10/EN	Mostek	10 bieg. / 57 A	0457400000	4008190016166
Q 16/2	SAK 16/EN	Mostek	2 bieg. / 76 A	0457500000	4008190055349
Q 16/3	SAK 16/EN	Mostek	3 bieg. / 76 A	0457600000	4008190022280
Q 16/4	SAK 16/EN	Mostek	4 bieg. / 76 A	0457700000	4008190070823
Q 16/10	SAK 16/EN	Mostek	10 bieg. / 76 A	0457800000	4008190082512
Q 35/2	SAK 35/EN	Poprzeczka mostka	2 bieg. / 125 A	0123600000	4008190092566
Q 35/3	SAK 35/EN	Poprzeczka mostka	3 bieg. / 125 A	0123700000	4008190182526
Q 35/4	SAK 35/EN	Poprzeczka mostka	4 bieg. / 125 A	0123800000	4008190165390
Q 35/10	SAK 35/EN	Poprzeczka mostka	10 bieg. / 125 A	0338600000	4008190106133
VH17	SAK 35/EN	Tulejka		0267000000	4008190146986
BS M 4x30	SAK 35/EN	Śruba		0267100000	4008190187897
SS M4	SAK 35/EN	Podkładka		0136400000	4008190118143
Płytki skrajne, płytki działowe
AP(1.5)	SAK 2.5/EN	Płytka skrajna	Kolor: beżowy	0460560000	4008190048334
AP(1.5) BL	SAK 2.5/EN	Płytka skrajna	Kolor: niebieski	0460580000	4008190081164
AP(1.5)	SAK 2.5 EN do SAK 10/EN	Płytka skrajna	Kolor: beżowy	0117960000	4008190081485
AP(1.5) BL	SAK 2.5 EN do SAK 10/EN	Płytka skrajna	Kolor: niebieski	0117980000	4008190171087
AP(1.5)	SAK 16/EN	Płytka skrajna	Kolor: beżowy	0271160000	4008190120429
AP(1.5) BL	SAK 16/EN	Płytka skrajna	Kolor: niebieski	0271180000	4008190169800
AP(1.5)	SAK 35/EN	Płytka skrajna	Kolor: beżowy	0303660000	4008190110765
AP(1.5) BL	SAK 35/EN	Płytka skrajna	Kolor: niebieski	0303680000	4008190025199
TW(1.5)	SAK 2.5/EN	Płytka działowa	Kolor: beżowy	0302860000	4008190032968
TW(1.5) BL	SAK 2.5/EN	Płytka działowa	Kolor: niebieski	0302880000	4008190047948
TW(1.5)	SAK 4/EN do SAK 10/EN	Płytka działowa	Kolor: beżowy	0130160000	4008190096335
TW(1.5) BL	SAK 4/EN do SAK 10/EN	Płytka działowa	Kolor: niebieski	0130180000	4008190114138
TW(1.5)	SAK 16/EN	Płytka działowa	Kolor: beżowy	0303660000	4008190110765
TW(1.5) BL	SAK 16/EN	Płytka działowa	Kolor: niebieski	0303680000	4008190025199
TW(1.5)	SAK 35/EN	Płytka działowa	Kolor: beżowy	0304360000	4008190038885

EK - złączki ochronne

Typ	Napięcie	Przekrój przyłączeniowy	Numer katalogowy	EAN
EK 2.5	800	0,5 - 2,5mm2	0661060000	4008190135287
EK 4	800	0,5 - 4,0mm2	0661160000	4008190038823
EK 6	800	0,5 - 6,0mm2	0661260000	4008190096588
EK 10	800	2,5 - 10,0mm2	0661360000	4008190080594
EK 16	800	2,5 - 16,0mm2	0190160000	4008190184131
EK 35	800	6,0 - 35,0mm2	0661460000	4008190147600

SAK - złączki piętrowe i bezpiecznikowe

Typ	Napięcie / prąd	Przekrój przyłączeniowy	Typ złączki	Numer katalogowy	EAN
DK 4Q/35	500/2x25	0,5.....4	piętrowa	0590160000	4008190103521
DK 4Q/35 BL	500/2x25	0,5.....4	piętrowa	0590180000	4008190088361
ASK 1/EN	500/6,3	0,5.....4	bezpiecznikowa	0474560000	4008190020880
ASK 1/EN BL	500/6,3	0,5.....4	bezpiecznikowa	0474580000	4008190014735
ASK 1 LD 24 V DC	24 DC/6,3	0,5.....4	bezpiecznikowa	0222760000	4008190024789
ASK LD 230 V AC	230 AC/6,3	0,5.....4	bezpiecznikowa	0225760000	4008190126773
	Do złączek		Wskazówka
Q2	DK 4Q/35	Mostek	2 bieg./32	0336400000	4008190037680
Q4	DK 4Q/35	Mostek	4 bieg./32	0336600000	4008190096656
Q10	DK 4Q/35	Mostek	10 bieg./32	0368600000	4008190056766
AP(1.5)	DK 4Q/35	Płytka skrajna	Kolor: beżowy	1397160000	4008190125899
AP(1.5) BL	DK 4Q/35	Płytka skrajna	Kolor: niebieski	1397180000	4008190171728
AP(1.5)	ASK/EN	Płytka skrajna	Kolor: beżowy	0380360000	4008190104115

Typ	Numer katalogowy	Gwint M	Średnica zewnętrzna przewodu [mm]
DP-EN 12 HM	E03DK-01040100101	M12x1,5	3,0 - 6,5
DP-EN 16 HM	E03DK-01040100201	M16x1,5	4,0 - 8,0
DP-EN 20 HM	E03DK-01040100301	M20x1,5	7,0 - 12,0
DP-EN 25 HM	E03DK-01040100401	M25x1,5	11,0 - 18,0
DP-EN 32 HM	E03DK-01040100501	M32x1,5	16,0 - 21,0
DP-EN 40 HM	E03DK-01040100601	M40x1,5	20,0 - 32,0
DP-EN 50 HM	E03DK-01040100701	M50x1,5	30,0 - 38,0
DP-EN 63 HM	E03DK-01040100801	M63x1,5	36,0 - 44,0

Złączki montażowe szynowe

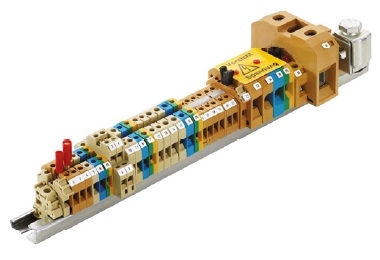

Złączki śrubowe - seria SAK

Producent: Weidmuller

Produkty powiązane

Dławnica izolacyjna typu DP-EN...HM z gwintem metrycznym

Producent: Ergom
