| Producent | Breve |
| Seria | PSL/PSLF |
| Typ produktu | Zasilacze transformatorowe |
| Zakres mocy | 18-36W |
| Zakres napięć PRI | 230V 50/60Hz |
| Zakres napięć SEC | 5-24V DC |
| Montaż | szyna DIN |

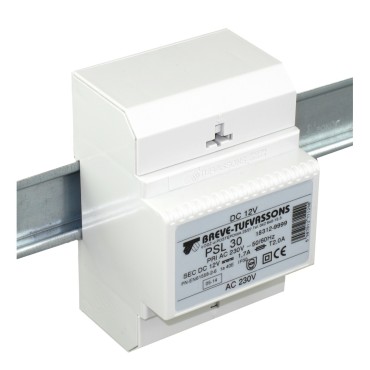

Zasilacze PSL, PSLF to transformatory obudowane z wyjściem prądu stałego przeznaczone do montażu na szynę TS-35 (grupa PS...) lub w obudowach o stopniu ochrony IP54 (grupa PV...). Transformatory z grupy PSLF oraz PVLF posiadają wbudowany układ filtracji.
Grupa PSLR są to zasilacze impulsowe ze stabilizacją napięcia wyjściowego.
Wykonanie w II klasie izolacji oraz stopniu ochrony IP33 (grupa PS...) lub IP54 (grupa PV..), max temperatura otoczenia 40oC, klasa cieplna izolacji B(130oC). Wykonanie zgodne z EN 61558-2-6.
|
Zakres mocy |
18 - 36 W |
|
Zakres napięć PRI (uzwojenie pierwotne) |
230 V 50/60Hz |
| Zakres napieć SEC (uzwojenie wtórne) | DC 5 - 24V |
| Typ zasilacza | Nap. wyj. DC w [V] |
Moc [W] |
Prad wyj. w [A] |
Nr Kat. Breve | ||
| Zasilacze transformatorowe niestabilizowane PSL, IP33 | ||||||
| PSL 30 230/12VDC | 12 |
20-22 |
1,7A |
18312-9999 |
||
| PSL 30 230/24VDC | 24 |
20-22 |
0,9A |
18324-9998 |
||
| PSL 50 230/24VDC | 24 |
36 |
1,5A |
18324-9999 |
||
|
Zasilacze transformatorowe niestabilizowane PSLF,IP33 z wbudowanum układem filtracji |
||||||
|
PSLF 30 230/12VDC |
12 |
18 |
1,5 |
18512-9999 |
||
|
PSLF 30 230/24VDC |
24 |
18 |
0,7 |
18524-9997 |
||
|
PSLF 50 230/24VDC |
24 |
28 |
1,1 |
18524-9995 |
||
| Symbol | Numer katalogowy | Moc wyjściowa | Napięcie wyjściowe | Prąd wyjściowy | Napięcie zasilania |
|---|---|---|---|---|---|
| PSL 30 230/12VDC | 18312-9999 | 22W | 12V DC | 1.7A | 230V AC |
| PSL 30 230/24VDC | 18324-9998 | 22W | 24V DC | 0.9A | 230V AC |
| PSL 50 230/24VDC | 18324-9999 | 30W | 24V DC | 1.5A | 230V AC |
| PSLF 30 230/12VDC | 18512-9999 | 18W | 12V DC | 1.5A | 230V AC |
| PSLF 30 230/24VDC | 18524-9997 | 18W | 24V DC | 0.7A | 230V AC |
| PSLF 50 230/24VDC | 18524-9995 | 28W | 24V DC | 1.1A | 230V AC |
