| Producent | Breve |
| Seria | STLF/STLS |
| Typ produktu | Zasilacze transformatorowe |
| Zakres prądów | 1-10A DC |
| Zakres napięć PRI | 230V lub 400V 50/60 Hz |
| Napięcie SEC | 24V DC |

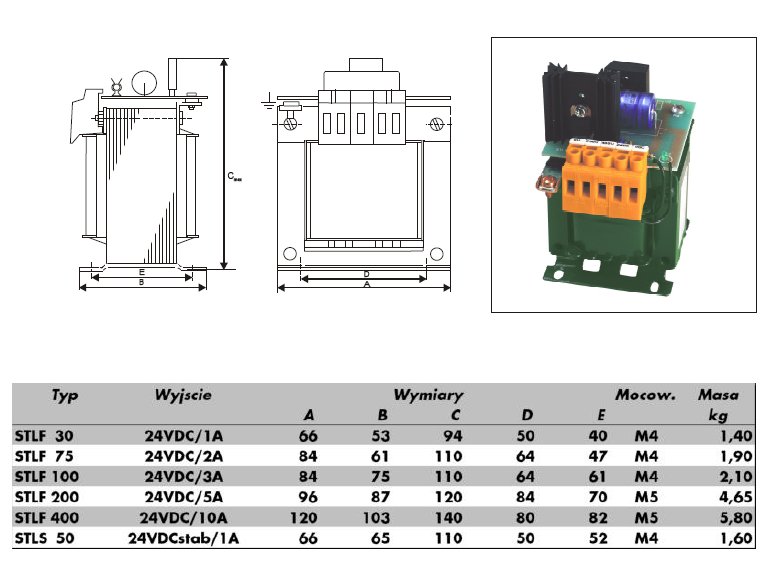

Zasilacz STLF to zasilacz transformatorowy zbudowanny na bazie transformatorów STM z wyjściem DC przeznaczony do wbudowania w przemysłowych instalacjach i urządzeniach automatyki. Zasilacze posiadają układ filtracji (typ STLF) lub stabilizacji (typ STLS).
Wykonanie w I klasie izolacji oraz stopniu ochrony IP00, max temperatura otoczenia 40oC; klasa cieplna izolacji B (130oC); wykonanie zgodnie z EN 61558.
|
Podstawowe parametry |
|
|
Zakres pradów |
1 - 10A DC, |
|
Zakres napięć PRI (uzwojenie pierwotne) |
230 V lub 400 V 50/60Hz |
| Zakres napieć SEC (uzwojenie wtórne) | 24V DC |
| Typ zasilacza | Nap. wyj. DC w [V] |
Prad wyj. w [A] |
Nr Kat. Breve | |||
| Zasilacze STLF z układem filtracji | ||||||
| STLF 30 230/24VDC 1A | 24 |
1 |
18524-9991 |
|||
| STLF 75 230/24VDC 2A | 24 |
2 |
18524-9990 |
|||
| STLF 100 230/24VDC 3A | 24 |
3 |
18524-9992 |
|||
| STLF 200 230/24VDC 5A | 24 |
5 |
18524-9989 |
|||
| STLF 400 230/24VDC 10A |
24 |
10 |
18524-9988 |
|||
|
Zasilacz STLS z układem stabilizacji |
||||||
|
STLF 30 230/24VDC stab/1A |
24 |
1 |
18524-9987 |
|||
| Symbol | Numer katalogowy | Moc wyjściowa | Napięcie wyjściowe | Prąd wyjściowy | Napięcie zasilania |
|---|---|---|---|---|---|
| STLF 30 230/24VDC | 18524-9991 | 24W | 24V DC | 1A | 230V AC |
| STLF 75 230/24VDC | 18524-9990 | 48W | 24V DC | 2A | 230V AC |
| STLF 100 230/24VDC | 18524-9992 | 72W | 24V DC | 3A | 230V AC |
| STLF 200 230/24VDC | 18524-9989 | 120W | 24V DC | 5A | 230V AC |
| STLF 400 230/24VDC | 18524-9988 | 240W | 24V DC | 10A | 230V AC |
