Zasilacze transformatorowe

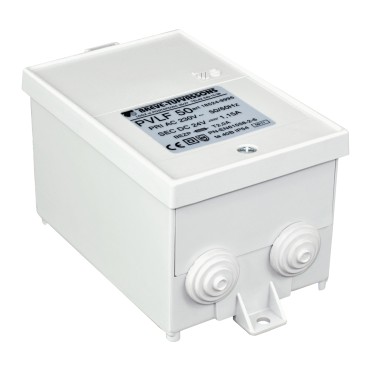

Zasilacze transformatorowe serii PVL, PVLF w obudowie IP54

Producent: Breve-Tufvassons

Przejdź do e-sklepu

Producent	Breve
Seria	PVL/PVLF
Typ produktu	Zasilacze transformatorowe w obudowie
Zakres mocy	18-36W
Zakres napięć PRI	230V 50/60Hz
zakres napięć SEC	5-24V DC
Montaż obudowy	śrubowy

Opis
Załączniki
Tabela wykonań

Zasilacze PVL, PVLF to transformatory obudowane z wyjściem prądu stałego przeznaczone do montażu na szynę TS-35 (grupa PS...) lub w obudowach o stopniu ochrony IP54 (grupa PV...).
max temperatura otoczenia 40^oC, klasa cieplna izolacji B(130^oC).
Wykonanie zgodne z EN 61558-2-6.

Typ	Moc [W]	Wersja z napięciem skutecznym 12V Umax [V] Prąd skut. [A]		Wersja z napięciem skutecznym 24V Umax [V] Prąd skut. [A]		Filtr	Kształt napięcia
PVL 30	20-22	>=3D17	1,7	>=3D34	0,9	nie	pulsacyjne
PVL 50	36	-	-	>=3D34	1,5	nie	pulsacyjne
PVLF 30	18	>=3D12	1,5	>=3D24	0,7	tak	wygładzone
PVLF 50	28	-	-	>=3D24	1,1	tak	wygładzone

Typ	Wymiary [mm] A B C D E					Mocowanie	Masa [kg]
PVL 30	77	138	71	38,5	128	M4	1,00
PVL 50	77	138	71	38,5	128	M4	1,20
PVLF 30	77	138	71	38,5	128	M4	1,10
PVLF 50	77	138	71	38,5	128	M4	1,30

Katalog

Symbol	Numer katalogowy	Moc wyjściowa	Napięcie wyjściowe	Prąd wyjściowy	Napięcie zasilania
PVL 30 230/12VDC	18312-9998	18W	12V DC	1.7A	230V AC
PVL 50 230/24VDC	18324-9996	28W	24V DC	1.5A	230V AC
