| Producent | Schneider Electric |
| Seria | ABL8FEQ |
| Typ produktu | Zasilacz prostownikowy stabilizowany |
| Napięcei wyjściowe | 24V DC |
| Napięcie zasilania | 230/400V AC |
| Montaż | śrubowy |

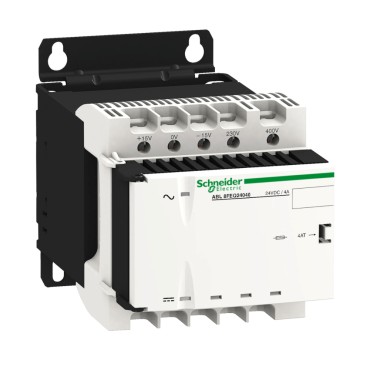

Zasilacze ABL8FEQ...z linii Phaseo to prostownikowe stabilizowane jedno lub dwufazowe zasilacze przemysłowe służące do stabilnego zasilania układów automatyki. Stabilizowane zasilacze prostownikowe są stosowane do zasilania urządzeń niewymagających dokładnej regulacji napięcia, takich jak: cewki zaworów, styczniki, itp. Prosta, niezawodna i powszechnie znana technologia daje prąd wyprostowany i po filtracji.
Zasilacze prostownikowe ABL8FEQ... zasilane sa z sieci jednofazowej 230/400V.
Napięcie wejściowe 230V AC - jednofazowy N-L1, napięcie wyjściowe 24V DC
Napięcie wejściowe 400V AC - faza do fazy L1-L2, napięcie wyjściowe 24V DC
Zasilacze posiadają wyjście zabezpieczone przez zintegrowany bezpiecznik (w zależności od modelu) oraz wskaźnik LED obecności napięcia wejściowego i wyjściowego.
| Typ zasilacza | Napięcie wejściowe |
Napięcie wyjściowe |
Moc / prąd znamionowy |
Wymiary S x G x W |
| ABL8FEQ24005 | 215/230/245 V lub 385/400/415 VAC | 24 V DC | 12 W / 0.5 A | 87x124x108 |
| ABL8FEQ24010 | 215/230/245 V lub 385/400/415 VAC | 24 V DC | 120 W / 5 A | 87x124x108 |
| ABL8FEQ24020 | 215/230/245 V lub 385/400/415 VAC | 24 V DC | 48 W / 2 A | 87x142x108 |
| ABL8FEQ24040 | 215/230/245 V lub 385/400/415 VAC | 24 V DC | 96 W / 4A | 87x165x108 |
| ABL8FEQ24060 | 215/230/245 V lub 385/400/415 VAC | 24 V DC | 144 W / 6A | 123x153x153 |
| ABL8FEQ24100 | 215/230/245 V lub 385/400/415 VAC | 24 V DC | 240 W / 10 A | 123x185x153 |
| ABL8FEQ24150 | 215/230/245 V lub 385/400/415 VAC | 24 V DC | 360 W / 15 A | 135x185x138 |
| ABL8FEQ24200 | 215/230/245 V lub 385/400/415 VAC | 24 V DC | 480 W /20 A | 175x215x128 |
Zasilacze ABL8FEQ... zastępują starsze zasilacze ABL6RF...
| Numer katalogowy | Moc wyjściowa | Napięcie wyjściowe | Prąd wyjściowy | Napięcie zasilania |
|---|---|---|---|---|
| ABL8FEQ24020 | 48W | 24V DC | 2A | 230/400V AC |
| ABL8FEQ24040 | 96W | 24V DC | 4A | 230/400V AC |
| ABL8FEQ24060 | 144W | 24V DC | 6A | 230/400V AC |
| ABL8FEQ24100 | 240W | 24V DC | 10A | 230/400V AC |
| ABL8FEQ24150 | 240W | 24V DC | 15A | 230/400V AC |
| ABL8FEQ24200 | 480V | 24V DC | 20A | 230/400V AC |
