Zasilacze impulsowe na szynę DIN

Zasilacze impulsowe KSR

Producent: Breve-Tufvassons
Przejdź do e-sklepu
Producent Breve
Seria KSR
Typ produktu Zasilacze impulsowe na szynę DIN
Zakres mocy 36-240W
Zakres napięć PRI 230V AC (100-240V AC)
Prąd SEC 3-20A
Zakres napięć SEC 12 Zakres napięć SEC 12
24V DC 12V, 24V, 48V DC
Sprawność 81 - 86 % (typowa)
  • Opis
  • Załączniki
  • Tabela wykonań

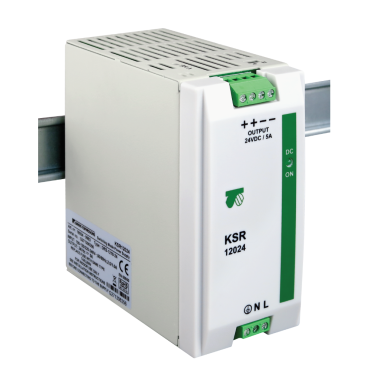

Zasilacz KSR to obudowany zasilacz impulsowy z wyjściem prądu stałego (AC/DC) przeznaczony do montażu na szynę TS-35. Estetyczne obudowy z odpowiednimi uchwytami w znaczny sposób ułatwiają i przyspieszją montaż.
max temperatura otoczenia 50oC,
Wykonanie zgodnie z EN 61347, EN 61000, EN 55022



Podstawowe parametry



 Zakres mocy

 36, 60, 120, 240 W

 Zakres napięć PRI  (napięcie wejściowe)

 100-240 VAC (KSR 036, KSR 060),
 100-120/220-240 VAC (KSR 120, KSR 240);
 47-63Hz
 Zakres napieć SEC (napięcie wyjściowe)  12, 24, 48 VDC stab.
 Sprawność  81-88% (typowa)


Zasilacze impulsowe KSR. Tabela doboru.
Typ zasilacza Nap. wyj.
DC w [V]		     Moc
[W]		 Prąd
wyj. w [A]		 Nr Kat. Breve
 KSR 03612 230/12 VDC 3A

12

36

3

18912-9999
 KSR 06012 230/12 VDC 5A 12

60

5

18912-9998
 KSR 12012 230/12 VDC 10A 12

120

10

18912-9997

 KSR 24012 230/12 VDC 20A

 12

240

20

18912-9996
 KSR 03624 230/24 VDC 1,5A 24

36

1,5

18924-9995

 KSR 06024 230/24 VDC 2,5A

24

60

2,5

18924-9994

 KSR 12024 230/24 VDC 5A

24

120

5

18924-9993

 KSR 24024 230/24 VDC 10A

24

240

10

18924-9992

 KSR 06048 230/48 VDC 1,25A

48

60

1,25

18936-9999

 KSR 12048 230/48 VDC 2,5A

48

120

2,5

18936-9998

 KSR 24048 230/48 VDC 5A

48

240

5

18936-9997

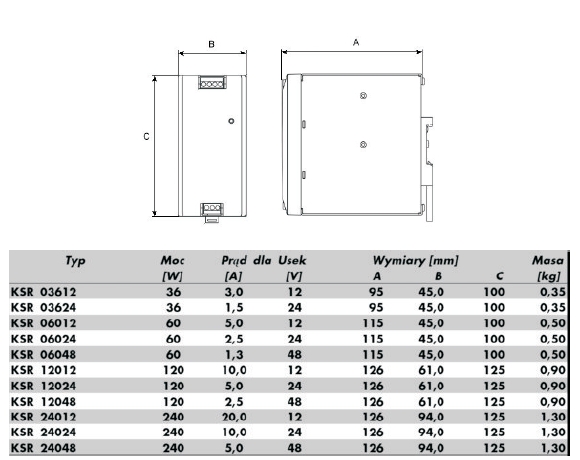

Wymiary
Katalog
