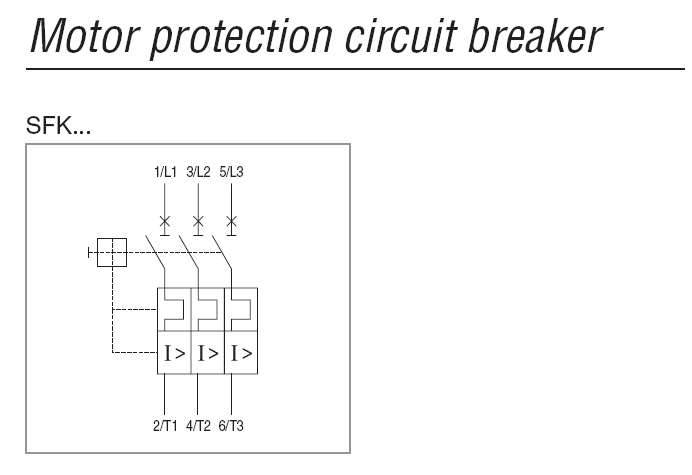

Wyłączniki silnikowe serii SFK...

Wyłączniki silnikowe SFK przeznaczone są głównie do zabezpieczania silników elektrycznych przed skutkami zwarć, przeciążeń i pracą niepełnofazową.

**Podstawowe parametry techniczne:**
Znamionowe napięcie izolacji (V)	690
Dopuszczalna częstosć łączeń (1/h)	40
Trwałoć mechaniczna (cykl)	10⁵
Stopień ochrony obudowy	IP 20
Zakresy nastawcze (A)	0,1-25

**Wyłączniki silnikowe SFK0. Tabela doboru.**
Symbol wyłącznika	Zakres regulacji wyzwalacza termicznego [A]	Moc znam. silnika 3-faz przy 380/415V [kW]	Wartosć prądu wyzwalacza zwarciowego [A]	Numer katalogowy
SFK0A	0,1 - 0,16	0,02	1,9	120001

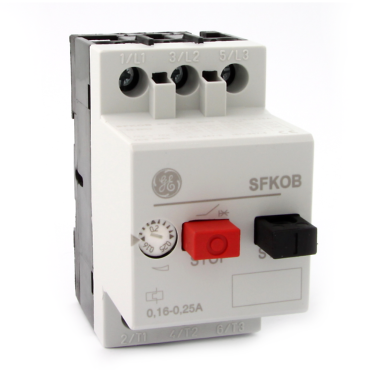

SFK0B	0,16 - 0,25	0,06	3,0	120002
SFK0C	0,25 - 0,4	0,06/0,09	4,8	120003
SFK0D	0,4 - 0,63	1,12/0,18	7,5	120004
SFK0E	0,63 - 1,0	0,25	12	120005
SFK0F	1,0 - 1,6	0,37/0,55	19	120006
SFK0G	1,6 - 2,5	0,75	30	120007
SFK0H	2,5 - 4,0	1,1/1,5	48	120008
SFK0I	4,0 - 6,3	2,2	75	120009
SFK0J	6,3 - 10	3,7/4,0	120	120010
SFK0K	10 - 16	5,5/7,5	190	120011
SFK0L	16 - 20	9,0	240	120012
SFK0M	20 - 25	11/12,5	300	120013

Wyłączniki mogą także być stosowane jako wyłączniki główne i wyłączniki bezpieczeństwa po wyposażeniu w odpowiednie napędy - przyciski. Obudowy natablicowe SFS05 i podtablicowe SFE05 podnoszą stopień ochrony wyłaczników do IP 55.
Charakteryzują się dużą zdolnością wyłączania zwarć, niewielkimi wymiarami i masą.
Dużą zaletą jest możliwość modyfikowania i rozbudowywania wyzwalaczy pomocniczych, łączników, pokryw i osłon izolacyjnych.

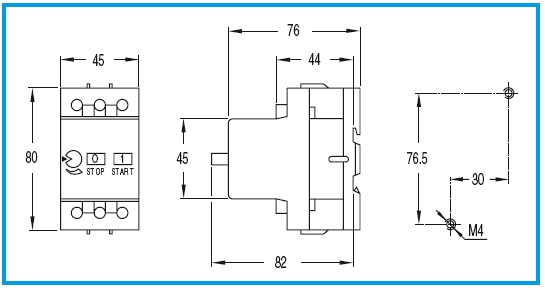

Mocowanie do konstrukcji wsporczej przy użyciu wkrętów, lub szyn DIN 35 mm.
Charakterystyka działania wyzwalaczy przeciążeniowych i zwarciowych: C (silnikowa) i G (transformatorowa).
Wyłączniki spełniają wymagania norm: PN-90/E-06150/10,
PN-90/E-06150/20, PN-92/E-06150/41 oraz VDE 0660.

**Podstawowe bloki styków pomocniczych**
Symbol	Nr katalogowy	Rodzaj styku
SFAL11N	120020	1NO + 1NC
SFAL20N	120021	2NO

Producent	General Electric
Seria	SFK0
Typ wyłącznika	wyłącznik silnikowy
Rodzaj zabezpieczenia	termomagnetyczne
Prąd znamionowy In	0.1-25A
Znamionowe napięcie izolacji Ui	690V
Znamionowe napiecie robocze Ue	690V
Wbudowane styki pomocnicze	brak
Prąd wyzwalacza zwarciowego	12 x Ie max
Klasa wyzwalania IEC 60947-4-1	10

Wyłączniki silnikowe

Wyłączniki silnikowe serii SFK...

Producent: General Electric GE
