Wyłączniki GV2P produkowane przez firmę Telemecanique sprzedawane sa pod marką Schneider Electric.
GV2P 3-fazowe wyłączniki silnikowe przeznaczone są do kontroli i ochrony silników zgodnie ze standardami IFC 947-2 i IFC 947-4-1. Przyłączenie za pomocą zacisków śrubowych. Sterowanie wyłącznika: pokrętłem obrotowym.
W odróżnieniu od wyłaczników GV2ME wyłączniki GV2-P charakteryzuje podwyższona zdolność zwarciowa oraz możliwość wyprowadzenia mechanizmu napędowego na drzwi.
Wyłączniki przeznaczone są do zabezpieczania silników 3-fazowych o mocy do 15 kW/400V w 15 zakresach prądowych od 0,10 do 32 A.
| symbol wyłącznika |
Zakres regulacji wyzwalacza termicznego [A] |
Moc znam. |
Wartość prądu wyzwalacza zwarciowego [A] |
|
GV2P01 |
0,1...0,16 |
- |
1,5 |
|
GV2P02 |
0,16...0,25 |
0,06 |
2,4 |
|
GV2P03 |
0,25...0,40 |
0,09 |
5 |
|
GV2P04 |
0,40...0,63 |
0,12/0,18 |
8 |
|
GV2P05 |
0,63...1 |
0,25 |
13 |
|
GV2P06 |
1,0...1,6 |
0,37/0,55 |
22,5 |
|
GV2P07 |
1,6...2,5 |
0,75 |
33,5 |
|
GV2P08 |
2,5...4 |
1,1/1,5 |
51 |
|
GV2P10 |
4...6,3 |
2,2 |
78 |
|
GV2P14 |
6...10 |
3/4 |
138 |
|
GV2P16 |
9...14 |
5,5 |
170 |
|
GV2P20 |
13...18 |
7,5 |
223 |
|
GV2P21 |
17...23 |
9 |
327 |
|
GV2P22 |
20...25 |
11 |
327 |
|
GV2P32 |
24...32 |
15 |
416 |
Ochrona silnika realizowana jest za pomocą zabezpieczenia magneto-termicznego zintegrowanego w wyłączniku silnikowym. Zabezpieczenie termiczne (ochrona przeciążeniowa) nastawialne. Znamionową wartosć prądu silnika ustawia się za pomocą pokrętła. Zabezpieczenie magnetyczne (ochrona zwarciowa) posiada nie nastawialny próg wyłaczania, który równy jest około 13 krotności maksymalnej nastawy prądu zabezpieczenia termicznego.
W połączeniu ze stycznikami tworzą automatyczne rozruszniki silnikowe z zabezpieczeniem przeciążeniowym wbudowanym w wyłącznik silnikowy.

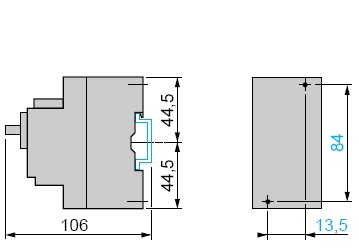

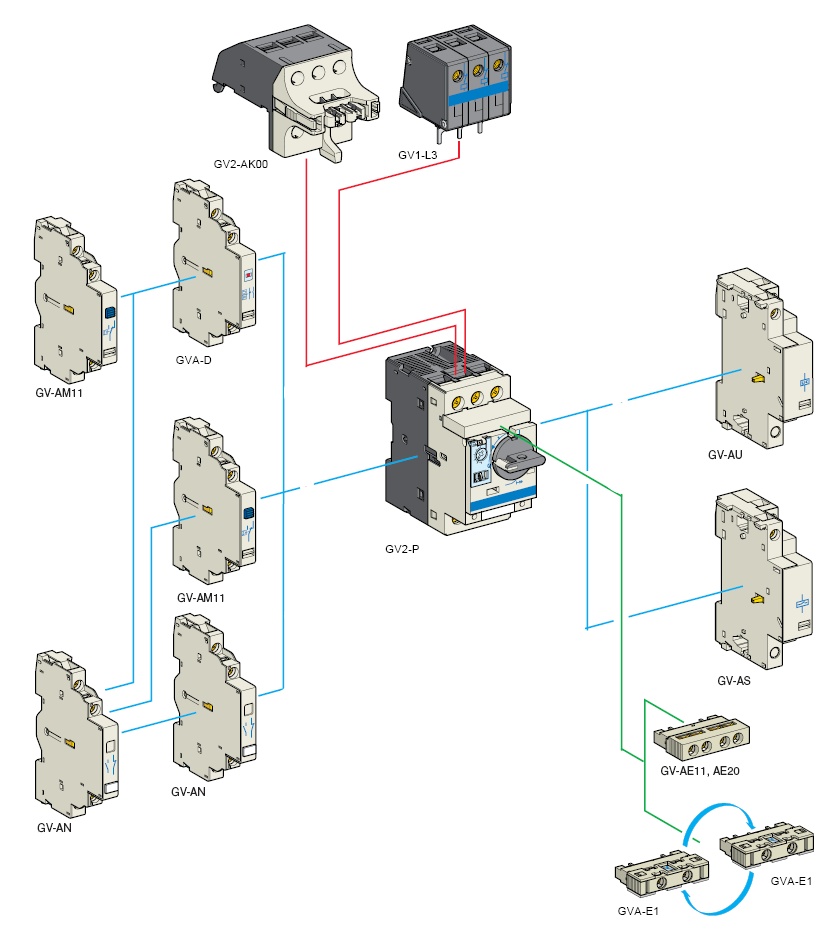

Dużą zaletą wyłaczników GV2 jest możliwość modyfikowania i rozbudowywania styków, wyzwalaczy pomocniczych napięciowych i podnapieciowych, łączników, bloków sygnalizacyjnych, mechanizmu napędowego na drzwi itp.
| Producent | Telemecanique Sensors |
| Seria | XUSL |
| Materiał korpusu | Aluminium |
| Wysokość strefy ochrony | 160-1810 mm |
| Rodzaj wyjść | 2 wyjścia bezpieczeństwa OSSD tranzystor PNP (tłumienie łuku) |
| Kompaktowy rozmiar | 29,4mm x 31mm |
| Opcja Muting | z dedykowanym przekaźnikiem bezpieczeństwa |
Kurtyna bezpieczeństwa XUSL..E to optyczna bariera bezpieczeństwa przeznaczona do ochrony osób pracujących w otoczeniu maszyn, emitująca promienie świetlne w paśmie podczerwieni w postaci bariery, której przekroczenie lub przerwanie powoduje zatrzymanie maszyny lub innego urządzenia procesu technologicznego.
XUSL4E/XUSL2E to zoptymalizowana oferta kurtyn bezpieczeństwa Telemecanique Sensors oferowanych na rynku przez Schneider Electric. Optyczne bariery bezpieczeństwa serii XUL4E (Typ 4 - SIL3) i XUL2E (Typ 2 - SIL2) zapewniają:
Nowa wersja kurtyny XUSL4E oraz XUSL2E jest jednym z nowszych a zarazem elastycznych rozwiązań na rynku.
Kurtyna bezpieczeństwa XUSL, typ 4. Tabela wykonań:
| XUSL, typ 4 | Detekcja palca | Detekcja ręki | Detekcja osoby |
| Zdolność wykrywania 14mm |
Zdolność wykrywania 30mm |
Wykrywanie przez 2-3 lub 4 promienie |
|
| Odległość wykrywania 0…3m lub 1…6m |
Odległość wykrywania 0…4m lub 0…12m |
Odległość wykrywania 0…4m lub 0…12m |
|
| Chroniona wysokość (mm) |
Automatyczny lub ręczny start/restart | ||
| Zewnętrzne urządzenie monitorujące (EDM) | |||
| 160 | XUSL4E14F016N | XUSL4E30H016N | |
| 260 | XUSL4E14F026N | XUSL4E30H026N | |
| 310 | XUSL4E14F031N | XUSL4E30H031N | |
| 460 | XUSL4E14F046N | XUSL4E30H046N | |
| 510 - 2 promienie | XUSL4E2BB051N | ||
| 610 | XUSL4E14F061N | XUSL4E30H061N | |
| 760 | XUSL4E14F076N | XUSL4E30H076N | |
| 810 - 3 promienie | XUSL4E3BB081N | ||
| 910 | XUSL4E14F091N | XUSL4E30H091N | |
| 910 - 4 promienie | XUSL4E4BB091N | ||
| 1060 | XUSL4E14F106N | XUSL4E30H106N | |
| 1210 | XUSL4E14F121N | XUSL4E30H121N | |
| 1360 | XUSL4E14F136N | XUSL4E30H136N | |
| 1510 | XUSL4E14F151N | XUSL4E30H151N | |
| 1660 | XUSL4E14F166N | XUSL4E30FI166N | |
| 1810 | XUSL4E14F181N | XUSL4E30H181IM | |
Kurtyna bezpieczeństwa XUSL, typ 2. Tabela wykonań:
| XUSL, typ 2 | Detekcja ręki | Detekcja osoby |
| Zdolność wykrywania 30mm |
Wykrywanie przez 2-3 lub 4 promienie |
|
| Odległość wykrywania 0…4m lub 0…12m |
Odległość wykrywania 0…4m lub 0…12m |
|
| Chroniona wysokość (mm) |
Automatyczny lub ręczny start/restart | |
| Zewnętrzne urządzenie monitorujące (EDM) | ||
| 160 | XUSL2E30H016N | |
| 260 | XUSL2E30H026N | |
| 310 | XUSL2E30H031N | |
| 460 | XUSL2E30H046N | |
| 510 - 2 promienie | XUSL2E2BB051N | |
| 610 | XUSL2E30H061N | |
| 760 | XUSL2E30H076N | |
| 810 - 3 promienie | XUSL2E3BB081N | |
| 910 | XUSL2E30H091N | |
| 910 - 4 promienie | XUSL2E4BB091N | |
| 1060 | XUSL2E30H106N | |
| 1210 | XUSL2E30H121N | |
| 1360 | XUSL2E30H136N | |
| 1510 | XUSL2E30H151N | |
| 1660 | XUSL2E30H166N | |
| 1810 | XUSL2E30H181N | |
Kluczowe zalety nowej oferty w stosunku do starszych wykonań to:
Kluczowe zalety dla użytkownika:
Opis serii XUSL4E oraz XUSL2E:
Wyłączniki GV3-ME produkowane przez firmę Telemecanique sprzedawane są pod marką Schneider Electric.
GV3ME 3-fazowe wyłączniki silnikowe przeznaczone są do kontroli i ochrony silników zgodnie ze standardami IFC 947-2 i IFC 947-4-1. Przyłączenie za pomocą zacisków śrubowych. Sterowanie wyłącznika: przyciskami I i O.
Wyłączniki przeznaczone są do zabezpieczania silników 3-fazowych o mocy 0,37...37 kW/415V w 10 zakresach prądowych od 1 do 80A.
| Symbol wyłącznika |
Zakres regulacji wyzwalacza termicznego [A] |
Moc znam. |
|
GV3ME06 * (zamienniki GV3P) |
1,0...1,6 |
0,37/0,55 |
|
GV3ME07 * (zamienniki GV3P) |
1,6...2,5 |
0,75 |
|
GV3ME08 * (zamienniki GV3P) |
2,5...4 |
1,1/1,5 |
|
GV3ME10 * (zamienniki GV3P) |
4...6,3 |
2,2 |
|
GV3ME14 * (zamienniki GV3P) |
6...10 |
3/4 |
|
GV3ME20 * (zamienniki GV3P) |
10...16 |
7,5 |
|
GV3ME25 * (zamienniki GV3P) |
16...25 |
9 |
|
GV3ME40 * (zamienniki GV3P) |
25...40 |
15/18,5 |
|
GV3ME63 * (zamienniki GV3P) |
40...63 |
22/30 |
|
GV3ME80 |
56...80 |
37 |
* Wyłączniki wycofane z oferty (zamienniki GV3P)
Ochrona silnika realizowana jest za pomocą zabezpieczenia magneto-termicznego zintegrowanego w wyłączniku silnikowym. Zabezpieczenie termiczne (ochrona przeciążeniowa) nastawialne. Znamionową wartosć prądu silnika ustawia się za pomocą pokrętła. Zabezpieczenie magnetyczne (ochrona zwarciowa) posiada nie nastawialny próg wyłączania, który równy jest około 13 krotności maksymalnej nastawy prądu zabezpieczenia termicznego.
Dużą zaletą wyłaczników GV3 jest możliwość modyfikowania i rozbudowywania styków, wyzwalaczy pomocniczych napięciowych i podnapieciowych, łączników, bloków sygnalizacyjnych itp.
