Wyłączniki GV2-ME produkowane przez firmę Telemecanique sprzedawane są pod marką Schneider Electric.

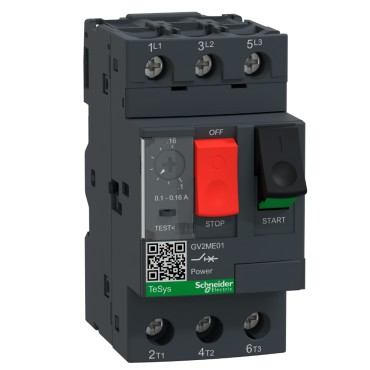

GV2ME 3-fazowe wyłączniki silnikowe przeznaczone są do kontroli i ochrony silników zgodnie ze standardami IFC 947-2 i IFC 947-4-1. Przyłączenie za pomocą zacisków śrubowych. Sterowanie wyłącznika: przyciskami I i O.
Wyłączniki przeznaczone są do zabezpieczania silników 3-fazowych o mocy do 15 kW/400V w 15 zakresach prądowych od 0,10 do 32 A.
| Symbol wyłącznika |
Zakres regulacji wyzwalacza termicznego [A] |
Moc znam. |
Wartość prądu wyzwalacza zwarciowego [A] |
|
GV2ME01 |
0,1...0,16 |
- |
1,5 |
|
GV2ME02 |
0,16...0,25 |
0,06 |
2,4 |
|
GV2ME03 |
0,25...0,40 |
0,09 |
5 |
|
GV2ME04 |
0,40...0,63 |
0,12/0,18 |
8 |
|
GV2ME05 |
0,63...1 |
0,25 |
13 |
|
GV2ME06 |
1,0...1,6 |
0,37/0,55 |
22,5 |
|
GV2ME07 |
1,6...2,5 |
0,75 |
33,5 |
|
GV2ME08 |
2,5...4 |
1,1/1,5 |
51 |
|
GV2ME10 |
4...6,3 |
2,2 |
78 |
|
GV2ME14 |
6...10 |
3/4 |
138 |
|
GV2ME16 |
9...14 |
5,5 |
170 |
|
GV2ME20 |
13...18 |
7,5 |
223 |
|
GV2ME21 |
17...23 |
9 |
327 |
|
GV2ME22 |
20...25 |
11 |
327 |
|
GV2ME23 |
24...32 |
15 |
416 |
Ochrona silnika realizowana jest za pomocą zabezpieczenia magneto-termicznego zintegrowanego w wyłączniku silnikowym. Zabezpieczenie termiczne (ochrona przeciążeniowa) nastawialne. Znamionową wartość prądu silnika ustawia się za pomocą pokrętła. Zabezpieczenie magnetyczne (ochrona zwarciowa) posiada nie nastawialny próg wyłączania, który równy jest około 13 krotności maksymalnej nastawy prądu zabezpieczenia termicznego.
W połączeniu ze stycznikami tworzą automatyczne rozruszniki silnikowe z zabezpieczeniem przeciążeniowym wbudowanym w wyłącznik silnikowy.

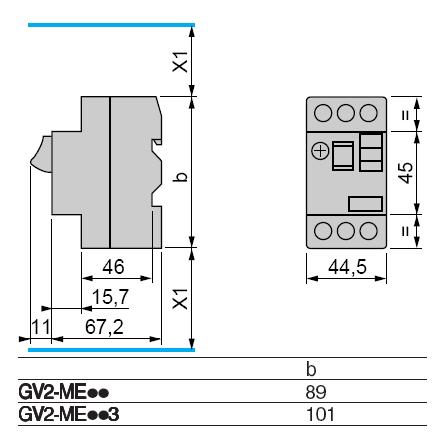

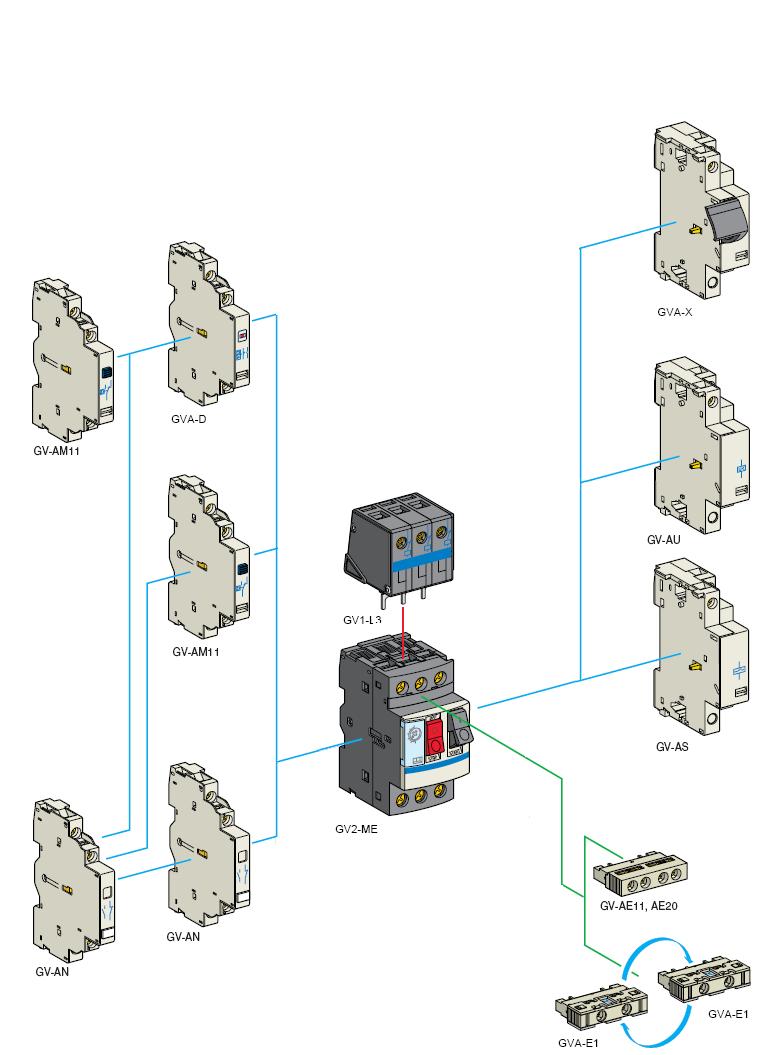

Dużą zaletą wyłączników GV2 jest możliwość modyfikowania i rozbudowywania styków, wyzwalaczy pomocniczych napięciowych i podnapięciowych, łączników, bloków sygnalizacyjnych itp.
Przekaźniki termobimetalowe RT3.. są to trójbiegunowe przekaźniki cieplne przeciążeniowe
stanowiące podstawowe zabezpieczenie silnika. Przeznaczone są do współpracy ze stycznikami CK75 i CK08 (montaż bezpośredni).
|
symbol |
Zakres nastaw w |
numer |
|
RT3B |
55 - 80 |
113727 |
|
RT3C |
63 - 90 |
113728 |
|
RT3D |
90 - 120 |
113729 |
|
RT3E |
110 - 140 |
113730 |
|
RT3F |
140 - 190 |
113731 |
|
RT2G |
42,0 - 55,0 |
113722 |
Przekaźniki RT3 realizują zabezpieczenie termiczne przed przeciążeniem, zabezpieczenie przed pracą niepełnofazową, oraz zabezpieczenie przed długotrwałym rozruchem.
