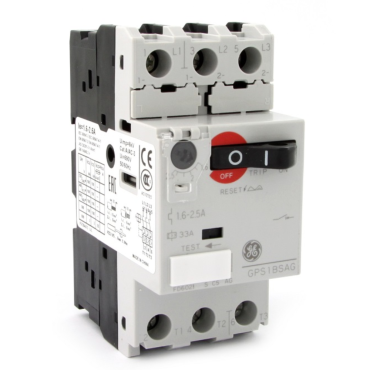

Wyłączniki silnikowe GPS1 przeznaczone są głównie do zabezpieczania silników elektrycznych przed skutkami zwarć, przeciążeń i pracą niepełnofazową ( zabezpieczenie termiczne i magnetyczne). Obudowa szerokości 45 mm z dwoma różnymi mechanizmami załączania: przy pomocy dźwigni dla zastosowań tradycyjnych wymagających standardowej zdolności zwarciowej(GPS1*S) oraz z pokrętłem (GPS1*H) dla zastosowań o podwyższonej zdolności zwarciowej.
Wyłączniki przeznaczone są do zabezpieczania silników 3-fazowych o mocy do 15 kW/400V w 15 zakresach prądowych od 0,10 do 32 A.
| Znamionowe napięcie izolacji (V) | 690 |
| Dopuszczalna częstosć łączeń (1/h) | 25 |
| Trwałoć mechaniczna (cykl) | 105 |
| Stopień ochrony obudowy | IP 20 |
| Zakresy nastawcze (A) |
0,1-32 |
symbol wyłącznika |
Zakres regulacji wyzwalacza termicznego [A] |
Moc znam. silnika 3-faz przy napięciu 400V [kW] |
Wartość prądu wyzwalacza zwarciowego [A] |
Numer katalogowy |
|
GPS1BSAA |
0,1-0,16 |
0,02 |
2,1 |
101211 |
|
GPS1BSAB |
0,16-0,25 |
0,06 |
3,3 |
101212 |
|
GPS1BSAC |
0,25-0,4 |
0,09 |
5,2 |
101213 |
|
GPS1BSAD |
0,4-0,63 |
0,12/0,18 |
8,2 |
101214 |
|
GPS1BSAE |
0,63-1 |
0,25 |
13 |
101215 |
|
GPS1BSAF |
1-1,6 |
0,37/0,55 |
20,8 |
101216 |
|
GPS1BSAG |
1,6-2,5 |
0,75 |
32,5 |
101217 |
|
GPS1BSAH |
2,5-4 |
1,5 |
52 |
101218 |
|
GPS1BSAJ |
4-6,3 |
2,2 |
81,9 |
101219 |
|
GPS1BSAK |
6,3-10 |
3/4 |
130 |
101220 |
|
GPS1BSAL |
9-13 |
5,5 |
169 |
101221 |
|
GPS1BSAM |
11-16 |
7,5 |
208 |
101222 |
|
GPS1BSAN |
14-20 |
10 |
260 |
101223 |
|
GPS1BSAP |
19-25 |
11 |
325 |
101224 |
|
GPS1BSAR |
24-32 |
15 |
416 |
101225 |
symbol wyłącznika |
Zakres regulacji wyzwalacza termicznego [A] |
Moc znam. silnika 3-faz przy napięciu 400V [kW] |
Wartość prądu wyzwalacza zwarciowego [A] |
Numer katalogowy |
|
GPS1BHAA |
0,1-0,16 |
0,02 |
2,1 |
101234 |
|
GPS1BHAB |
0,16-0,25 |
0,06 |
3,3 |
101235 |
|
GPS1BHAC |
0,25-0,4 |
0,09 |
5,2 |
101236 |
|
GPS1BHAD |
0,4-0,63 |
0,12/0,18 |
8,2 |
101237 |
|
GPS1BHAE |
0,63-1 |
0,25 |
13 |
101238 |
|
GPS1BHAF |
1-1,6 |
0,37/0,55 |
20,8 |
101239 |
|
GPS1BHAG |
1,6-2,5 |
0,75 |
32,5 |
101240 |
|
GPS1BHAH |
2,5-4 |
1,5 |
52 |
101241 |
|
GPS1BHAJ |
4-6,3 |
2,2 |
81,9 |
101242 |
|
GPS1BHAK |
6,3-10 |
3/4 |
130 |
101243 |
|
GPS1BHAL |
9-13 |
5,5 |
169 |
101244 |
|
GPS1BHAM |
11-16 |
7,5 |
208 |
101245 |
|
GPS1BHAN |
14-20 |
10 |
260 |
101246 |
|
GPS1BHAP |
19-25 |
11 |
325 |
101247 |
|
GPS1BHAR |
24-32 |
15 |
416 |
101248 |

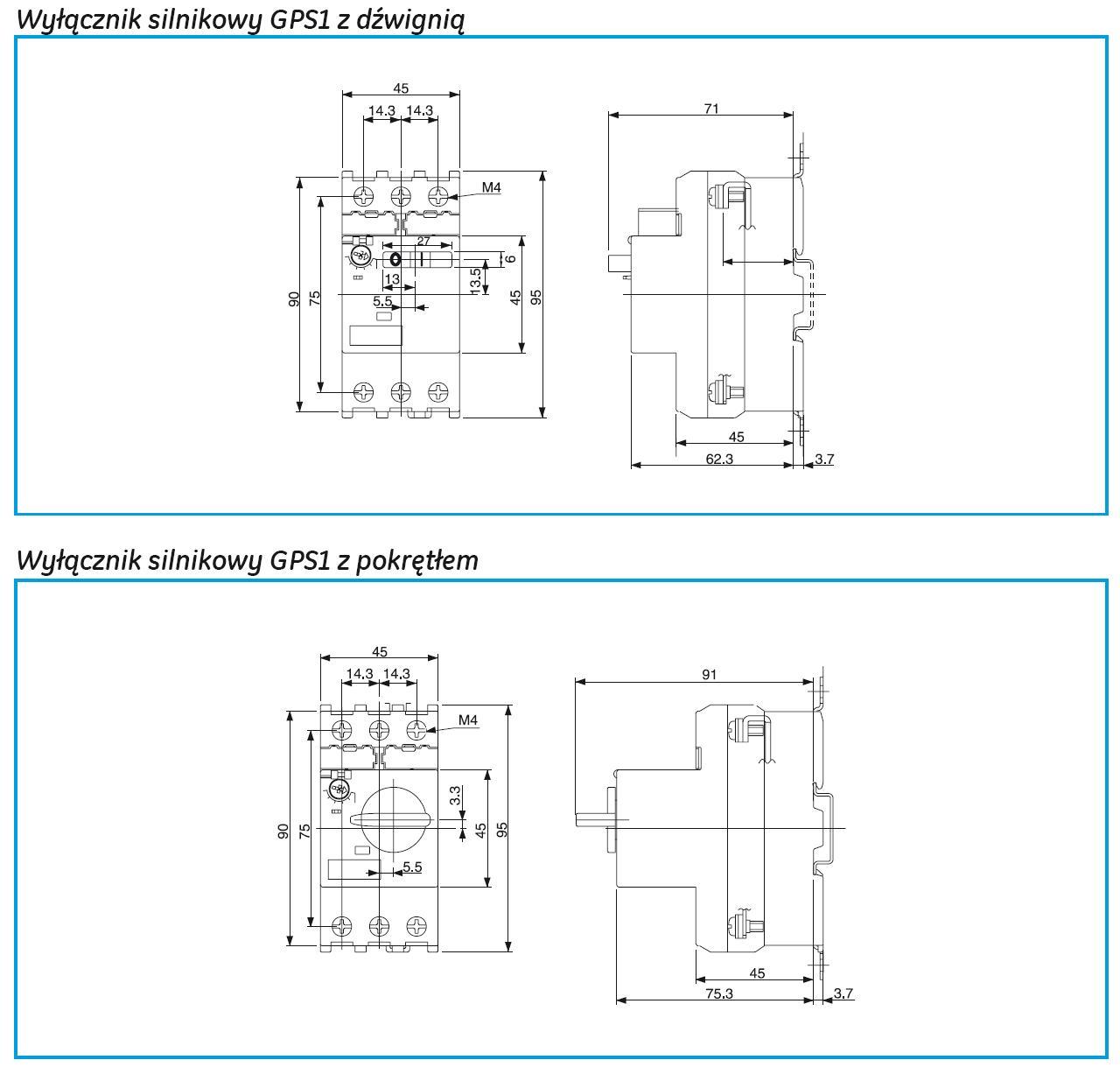

Wyłączniki mogą także być stosowane jako wyłączniki główne. Obudowy natablicowe GPESS5A i podtablicowe GPEF55A podnoszą stopień ochrony wyłaczników do IP 55.
Charakteryzują się dużą zdolnością wyłączania zwarć, niewielkimi wymiarami i masą.

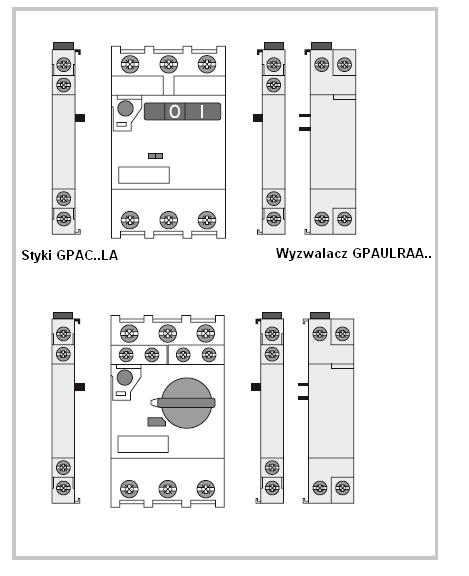

Dużą zaletą jest możliwość modyfikowania i rozbudowywania styków i wyzwalaczy pomocniczych, łączników, pokryw i osłon izolacyjnych itp.
Mocowanie do konstrukcji wsporczej przy użyciu wkrętów, lub szyn DIN 35 mm.
|
Znamionowe napięcie izolacji Ui [V] |
750 |
|
Znamionowe napięcie robocze Ue [V] |
690 |
|
Trwałoć mechaniczna (106operacji) |
>10 |
|
Znamionowy prąd termiczny (Ith) [A] |
16 |
|
Maksymalna ilość styków (MCR..)/dodatk. pomocniczych |
4 /6 |
Kategorie pracy:
|
V |
110 |
220/240 |
380/400 |
415 |
440 |
500 |
660/690 |
|
A |
6 |
6 |
4 |
4 |
3 |
2,5 |
1,5 |
|
V |
24 |
48 |
110 |
220 |
|
A |
5 |
3,5 |
1,2 |
0,6 |
| Symbol stycznika -obwody sterujące AC |
Symbol stycznika -obwody sterujące DC |
styki |
|
MCRA040AT * |
MCRC040AT* |
4NO |
|
MCRA031AT * |
MCRC031AT* |
3NC+1NC |
|
MCRA022AT * |
MCRC022AT* |
2NO+2NC |
|
MCRA013AT * |
MC1C301AT* |
1NC+3NC |
|
MCRA004AT * |
MC2C310AT* |
4NC |
|
* -symbol napięcia |
1 |
2 |
3 |
6 |
|
napięcie AC w [V] |
24 |
42 |
110 |
230 |
|
* -symbol napięcia |
D |
J |
N |
|
napięcie stałe DC [V] |
24 |
110 |
220 |
Stycznik MCR w wykonaniu standardowym wyposażony jest w zaciski śrubowe. Styczniki MCR posiadają bogatą listę akcesoriów pomocniczych takich jak: styki pomocnicze montowane na styczniku czołowo lub z boku, moduły czsowe elektroniczne MREBC... , blokady mechaniczne MMH0, ograniczniki przepięć. Szczegółowe dane dostępne są w katalogu głównym.
