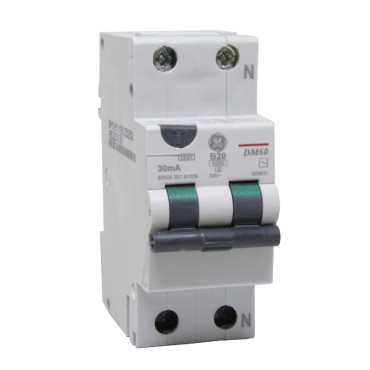

| Producent | General Electric |
| Seria | DM60 |
| Typ produktu | Wyłącznik różnicowo-nadprądowy |
| Prąd znamionowy In (A) | 6 do 40 A |
| Prąd różnicowy (mA) | 30, 300mA |
| Napięcie znamionowe Un (V) | 230V AC |
| Liczba biegunów | 1P+N |
Wyłączniki różnicowoprądowe z członem nadmiarowym (wyłączniki róznicowo- i nadprądowe) serii DM60... należą do linii aparatury modułowej Redline stanowiącej kompleksową ofertę aparatury modułowej firmy General Electric.
Uwaga: wyłączniki Redline serii G60 zostały wycofane z produkcji i dostępne są wyłącznie do wyczerpania stanów magazynowych.
| Prąd znamionowy In (A) | 4 do 40A |
| Prąd różnicowy (mA) | 10, 30, 100, 300 mA |
| Napięcie znamionowe AC Un (V) | 240 V |
| Czas zadziałania | poniżej 40 ms |
| Konfiguracja biegunów | 1+N |
| Obciążalność zwarciowa | 6 kA |
| Trwałość mechaniczna/łaczeniowa (cykle) | 20000/10000 |
| Temperatyra otoczenia | Typ AC: -5 do +40 Typ A: -25 do +40 |
| Szerokość modułu | 36mm |
| Prąd In | 30 mA | 300 mA | ||||
| [A] | Typ | Nr Kat. | Typ | Nr Kat. | ||
| Charakterystyka B ; 1P+N | ||||||
|
6 |
DM60B06/030 |
609807 |
DM60B06/300 |
609823 |
||
|
10 |
DM60B10/030 |
609808 |
DM60B06/300 |
609824 |
||
|
13 |
DM60B13/030 |
609809 |
DM60B06/300 |
609825 |
||
|
16 |
DM60B16/030 |
609810 |
DM60B06/300 |
609826 |
||
|
20 |
DM60B20/030 |
609811 |
DM60B06/300 |
609827 |
||
|
25 |
DM60B25/030 |
609812 |
DM60B06/300 |
609828 |
||
|
32 |
DM60B32/030 |
609813 |
DM60B06/300 |
609829 |
||
|
40 |
DM60B40/030 |
609814 |
DM60B06/300 |
609830 |
||
|
Charakterystyka C ; 1P+N |
||||||
|
4 |
DM60C04/030 |
609837 |
DM60C04/300 |
609855 |
||
|
6 |
DM60C06/030 |
609838 |
DM60C06/300 |
609856 |
||
|
10 |
DM60C10/030 |
609839 |
DM60C10/300 |
609857 |
||
|
13 |
DM60C13/030 |
609840 |
DM60C13/300 |
609858 |
||
|
16 |
DM60C16/030 |
609841 |
DM60C16/300 |
609859 |
||
|
20 |
DM60C20/030 |
609842 |
DM60C20/300 |
609860 |
||
|
25 |
DM60C25/030 |
609843 |
DM60C25/300 |
609861 |
||
|
32 |
DM60C32/030 |
609844 |
DM60C32/300 |
609862 |
||
|
40 |
DM60C40/030 |
609845 |
DM60C40/300 |
609863 |
||
| Prąd In | 30 mA | 300 mA | ||||
| [A] | Typ | Nr Kat. | Typ | Nr Kat. | ||
| Charakterystyka B ; 1P+N | ||||||
|
6 |
DMA60B06/030 |
609745 |
DMA60B06/300 |
609761 |
||
|
10 |
DMA60B10/030 |
609746 |
DMA60B06/300 |
609762 | ||
|
13 |
DMA60B13/030 |
609747 |
DMA60B06/300 |
609763 |
||
|
16 |
DMA60B16/030 |
609748 |
DMA60B06/300 |
609764 |
||
|
20 |
DMA60B20/030 |
609749 |
DMA60B06/300 |
609765 |
||
|
25 |
DMA60B25/030 |
609750 |
DMA60B06/300 |
609766 |
||
|
32 |
DMA60B32/030 |
609751 |
DMA60B06/300 |
609767 | ||
|
40 |
DMA60B40/030 |
609752 |
DMA60B06/300 |
609768 | ||
|
Charakterystyka C ; 1P+N |
||||||
|
4 |
DMA60C04/030 |
609775 |
DMA60C04/300 |
609793 |
||
|
6 |
DMA60C06/030 |
609776 |
DMA60C06/300 |
609794 |
||
|
10 |
DMA60C10/030 |
609777 |
DMA60C10/300 |
609795 |
||
|
13 |
DMA60C13/030 |
609778 |
DMA60C13/300 |
609796 |
||
|
16 |
DMA60C16/030 |
609779 |
DMA60C16/300 |
609797 |
||
|
20 |
DMA60C20/030 |
609780 |
DMA60C20/300 |
609798 |
||
|
25 |
DMA60C25/030 |
609781 |
DMA60C25/300 |
609799 |
||
|
32 |
DMA60C32/030 |
609782 |
DMA60C32/300 |
609800 |
||
|
40 |
DMA60C40/030 |
609783 |
DMA60C40/300 |
609801 |
||

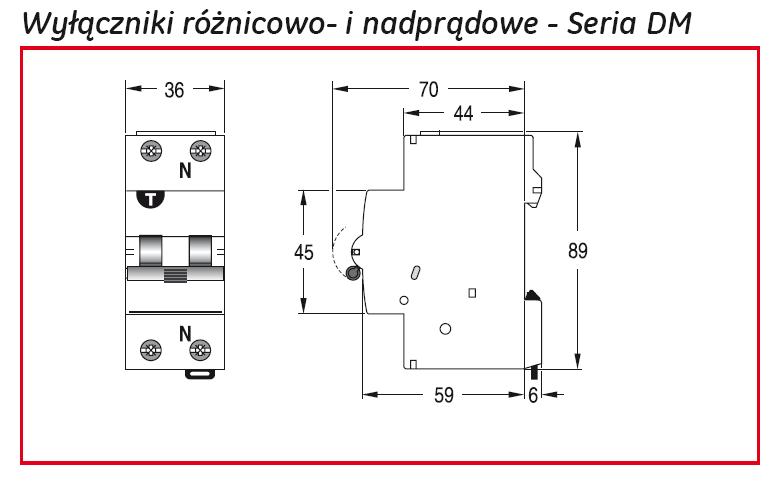

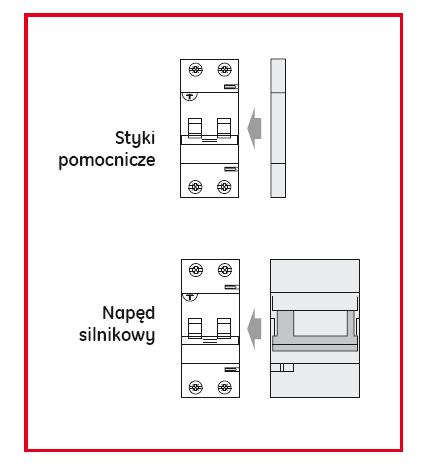

Wyłączniki różnicowoprądowe BPC, BDC, BPA, BPS, BPAi i BPSi można wyposażyć w:
-styki pomocnicze
-wyzwalacz wzrostowy
-wyzwalacz podnapięciowy
-łącznik krańcowy PBS
-napęd silnikowy
Szczegółowe dane techniczne w katalogu "Aparatura modułowa Redline"
| Symbol | Numer katalogowy | Iość biegunów | Prąd różnicowy (czułość) | Prąd znamionowy | Typ zabepieczenia | Charakterystyka |
|---|---|---|---|---|---|---|
| DMA60B10/030 | 609746 | 1P+N | 30mA | 10A | typ A | B |
| DMA60C20/030 | 609780 | 1P+N | 30mA | 20A | typ A | C |
| DM60B06/030 | 609807 | 1P+N | 30mA | 6A | typ AC | B |
| DM60B20/030 | 609811 | 1P+N | 30mA | 20A | typ AC | B |
| DM60B40/030 | 609814 | 1P+N | 30mA | 40B | typ AC | B |
| DM60C20/030 | 609842 | 1P+N | 30mA | 20A | typ AC | C |
| DM60C25/030 | 609843 | 1P+N | 30mA | 25A | typ AC | C |
Podstawy bezpiecznikowe SF... należą do linii aparatury modułowej Redline stanowiącej kompleksową ofertę aparatury modułowej firmy General Electric.
Podstawy bezpiecznikowe -seria SF służą do zabezpieczania instalacji, urządzeń elektrycznych przed skutkami zwarć i przeciążeń. Zapewniona widoczna przerwa izolacyjna po wyciągnięciu wkładki bezpiecznikowej. Podstawy przeznaczone do wkładek topikowych cylindrycznych 8x31, 10x38, 14x51 i 22x58.
| Kod podstawy |
In [A] |
Konfiguracja biegunów |
Ilość modułów |
Nr Kat. |
| Podstawy bezpiecznikowe SF do wkładek 8 x 31 do 25A | ||||
| SFN/8x31 | N | 1 | 676551 | |
| SF1/8x31 | 25 | 1 | 1 | 676552 |
| SF2/8x31 | 25 | 2 | 2 | 676554 |
| SF3/8x31 | 25 | 3 | 3 | 676555 |
| SF3N/8x31 | 25 | 3+N | 4 | 676901 |
| Podstawy bezpiecznikowe SF do wkładek 10 x 38 do 32A | ||||
| SFN/10X38 | N | 1 | 676557 | |
| SF1/10X38 | 32 | 1 | 1 | 676558 |
| SF2/10X38 | 32 | 2 | 2 | 676560 |
| SF3/10X38 | 32 | 3 | 3 | 676561 |
| SF3/N0X38 | 32 | 3+N | 4 | 676903 |
| Podstawy bezpiecznikowe SF do wkładek 14 X 51 do 50A | ||||
| SFN//14x51 | 50 | N | 1,5 | 676563 |
| SF1/14x51 | 50 | 1 | 1,5 | 676564 |
| SF2/14x51 | 50 | 2 | 3 | 676566 |
| SF3/14x51 | 50 | 3 | 4,5 | 676567 |
| SF3N/14x51 | 50 | 3+N | 6 | 676568 |
| Podstawy bezpiecznikowe SF do wkładek 22 x 58 do 125A | ||||
| SFN/22x58 | 125 | N | 1,5 | 676569 |
| SFN/22x58 | 125 | 1 | 1,5 | 676570 |
| SFN/22x58 | 125 | 2 | 3 | 676572 |
| SFN/22x58 | 125 | 3 | 4,5 | 676573 |
| SF3N/22x58 | 125 | 3+N | 8 | 676574 |
Podstawy sprzedawane bez wkładek bezpiecznikowych.
