Producent | General Electric |
Seria | BP/BD |
Typ produktu | Wyłącznik różnicowoprądowy |
Prąd znamionowy In (A) | 16 do 100 A |
Prąd różnicowy (mA) | 10, 30, 100, 300, 500, 1000 mA |
Napięcie znamionowe Un (V) | 2P - 240 V, 4P - 240/415V |
Czas zadziałania | poniżej 40 ms (bezzwłoczne) |
Liczba biegunów | 2, 4 |
Obciążalność zwarciowa | 10 kA (przy dobezpieczeniu) |
Trwałość mechaniczna/łaczeniowa (cykle) | 20000/10000 |
Temperatura otoczenia | Typ AC: -5 do +40, Typ A: -25 do +40 |

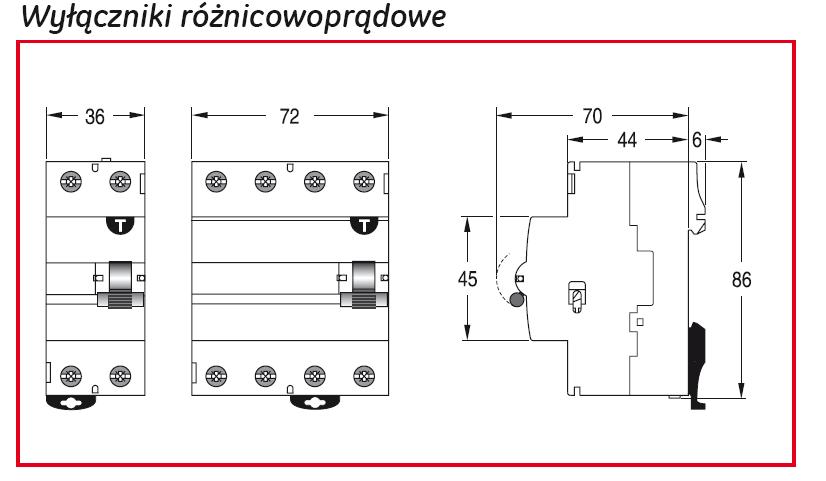

Szerokość modułu | 36mm (2P), 72mm (4P) |
Wyłączniki różnicowoprądowe serii BP/BD... należą do linii aparatury modułowej Redline stanowiącej kompleksową ofertę aparatury modułowej firmy General Electric.
Wyłączniki spełniają normę EN 61008.
Prąd znamionowy In (A) | 16, 25, 40, 63, 80, 100 A |
Prąd różnicowy (mA) | 10, 30, 100, 300, 500, 1000 mA |
Napięcie znamionowe Un (V) | 2P: 240 V 4P: 240/415V |
Czas zadziałania | poniżej 40 ms (bezzwłoczne) powyżej 150ms (selektywny) |
Liczba biegunów | 2; 4 |
Obciążalność zwarciowa | 10 kA (przy dobezpieczeniu) |
Trwałość mechaniczna/łaczeniowa (cykle) | 20000/10000 |
Temperatyra otoczenia | Typ AC: -5 do +40 Typ A: -25 do +40 |
Szerokość modułu | 36mm (2P); 72mm (4P) |
Prąd In | 30 mA | 300mA | ||||
[A] | Typ | Nr Kat. | Typ | Nr Kat. | ||
Wyłączniki 2P | ||||||
25 |
BDC225/030 |
607125 |
BDC225/300 |
607127 |
||
40 |
BDC240/030 |
607126 |
BDC240/300 |
607128 |
||
63 |
BPC263/030 |
606134 |
BPC263/300 |
606150 |
||
80 |
BPC280/030 |
606135 |
BPC280/300 |
606151 |
||
100 |
BPC2100/030 |
606136 |
BPC2100/300 |
606152 |
||
Wyłączniki 4P |
||||||
25 |
BPC425/030 |
606208 |
BPC425/300 |
606224 |
||
40 |
BPC440/030 |
606209 |
BPC440/300 |
606225 |
||
63 |
BPC463/030 |
606210 |
BPC463/300 |
606226 |
||
80 |
BPC480/030 |
606211 |
BPC480/300 |
606227 |
||
100 |
BPC4100/030 |
606212 |
BPC4100/300 |
606228 |
Prąd In | 30 mA | 300mA | ||||
[A] | Typ | Nr Kat. | Typ | Nr Kat. | ||
Wyłączniki 2P | ||||||
25 |
BPA225/030 |
606086 |
BPA225/300 |
606101 |
||
40 |
BPA240/030 |
606087 |
BPA240/300 |
606102 |
||
63 |
BPA263/030 |
606088 |
BPA263/300 |
606103 |
||
80 |
BPA280/030 |
606089 |
BPA280/300 |
606104 |
||
100 |
BPA2100/030 |
606090 |
BPA2100/300 |
606105 |
||
Wyłączniki 4P |
||||||
25 |
BPA425/030 |
606163 |
BPA425/300 |
606178 |
||
40 |
BPA440/030 |
606164 |
BPA440/300 |
606179 |
||
63 |
BPA463/030 |
606165 |
BPA463/300 |
606180 |
||
80 |
BPA480/030 |
606166 |
BPA480/300 |
606181 |
||
100 |
BPA4100/030 |
606167 |
BPA4100/300 |
606182 |
Typ Ai | Typ Si | |||||
Prąd In | 30 mA | 300mA | ||||
[A] | Typ | Nr Kat. | Typ | Nr Kat. | ||
Wyłączniki 2P | ||||||
25 |
BPAi225/030 |
606331 |
BPSi225/300 |
606337 |
||
40 |
BPAi240/030 |
606332 |
BPSi240/300 |
606338 |
||
63 |
BPAi263/030 |
606333 |
BPSi263/300 |
606339 |
||
80 |
- |
- |
BPSi280/300 |
606340 |
||
100 |
- |
- |
BPSi2100/300 |
606341 |
||
Wyłączniki 4P |
||||||
25 |
BPAi425/030 |
606334 |
BPSi425/300 |
606342 |
||
40 |
BPAi440/030 |
606335 |
BPSi440/300 |
606343 |
||
63 |
BPAi463/030 |
606336 |
BPSi463/300 |
606344 |
||
80 |
- |
- |
BPSi480/300 |
606345 |
||
100 |
- | - |
BPSi4100/300 |
606346 |
Wytrzymałość na prądy udarowe:
-BPA (typ AC), BPC (typ A) - 250A (8/20µs)
-BPS (typ S) - 3000A (8/20µs)
-BPAi (typ Ai) - 3000A (8/20µs)
-BPSi (typ Si) - 5000A (8/20µs)

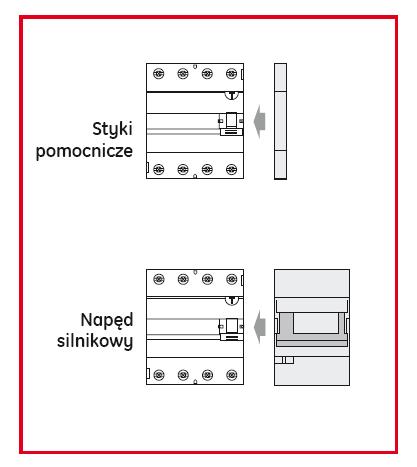

Wyłączniki różnicowoprądowe BPC, BDC, BPA, BPS, BPAi i BPSi można wyposażyć w:
-styki pomocnicze
-wyzwalacz wzrostowy
-wyzwalacz podnapięciowy
-łącznik krańcowy PBS
-napęd silnikowy
Szczegółowe dane techniczne (w tym wyłączniki selektywne BPS..) w katalogu "Aparatura modułowa Redline"
Symbol | Numer katalogowy | Iość biegunów | Prąd różnicowy (czułość) | Prąd znamionowy | Typ zabepieczenia | Zwłoka |
---|---|---|---|---|---|---|
BPA216/030 | 606085 | 2 | 30mA | 16A | typ A | bezzwłoczny |
BPA240/030 | 606087 | 2 | 30mA | 40A | typ A | bezzwłoczny |
BPC263/030 | 606134 | 2 | 30mA | 63C | typ AC | bezzwłoczny |
BPC263/300 | 606150 | 2 | 300mA | 63C | typ AC | bezzwłoczny |
BPA425/030 | 606163 | 4 | 30mA | 25A | typ A | bezzwłoczny |
BPA4100/030 | 606167 | 4 | 30mA | 100A | typ A | bezzwłoczny |
BPC425/030 | 606208 | 4 | 30mA | 25C | typ AC | bezzwłoczny |
BDC225/030 | 607125 | 2 | 30mA | 25C | typ AC | bezzwłoczny |
BDC240/030 | 607126 | 2 | 30mA | 40C | typ AC | bezzwłoczny |
