Wyłączniki różnicowo-prądowe

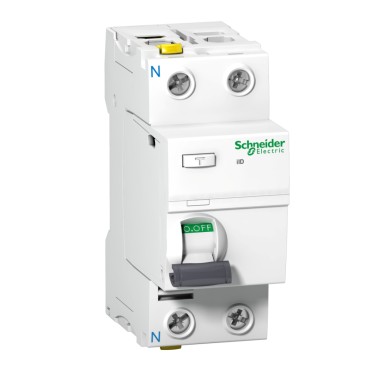

Acti9. Wyłączniki różnicowoprądowe iID

Producent: Schneider Electric
Przejdź do e-sklepu
Producent Schneider Electric
Seria iID
Typ wyłącznika Wyłacznik różnicowo-prądowy
Znamionowy warunkowy prąd zwarciowy 10kA
Napięcie znamionowe izolacji 500V
Stopień ochrony IP20
  • Opis
  • Załączniki
  • Tabela wykonań

Wyłączniki różnicowoprądowe serii iID z podwójnymi zaciskami są produkowane przez firmę Schneider Electric i stanowią jedną z podstawowych grup produktów instalacyjnej aparatury modułowej systemu Acti 9. Wyłączniki różnicowoprądowe iID spełniają funkcje:
 • izolowania, łączenia i ochrony obwodów elektrycznych przed prądem upływowym;
 • ochrony przeciwporażeniowej osób:
   -przed dotykiem pośrednim (30 lub 300mA),
   -uzupełnienia ochrony przed dotykiem bezpośrednim (30mA)
 • ochrony instalacji przed ryzykiem pożaru (300mA)



Prąd znamionowy In (A)  25, 40, 63, 80, 100 A
Prąd różnicowy (mA)  10, 30, 100, 300, 500 mA
Napięcie znamionowe Un (V)  2P: 230-240 V AC
 4P: 400-415 V AC
Liczba biegunów  2; 4
Trwałość łączeniowa  20 000 cykli
Temperatura otoczenia  Typ AC:       -5 do +60 'C
 Typ A i SI: -25 do +65 'C



Wyłączniki różnicowoprądowe seria iID - Typ AC

Wyłączniki 2P
Prąd 10 mA 30 mA 30 mA Typ G 100 mA 100 mA (s) 100 mA Typ G 300 mA 300 mA (s)
25A A9Z10225 A9Z11225 - - - - A9Z14225 -
40A - A9Z11240 ADZ76240 A9Z12240 - A9Z77240 A9Z14240 A9Z15240
63A - A9Z11263 A9Z76263 A9Z12263 - A9Z77263 A9Z14263 A9Z15263
80A - A9Z11280 - A9Z12280 - - A9Z14280 A9Z15280
100A   A9Z11291 - A9Z12291 -   A9Z14291 A9Z15291
Wyłączniki 4P
Prąd 10 mA 30 mA 30 mA Typ G 100 mA 100 mA (s) 100 mA Typ G 300 mA 300 mA (s)
25A - A9Z11425 - - - - A9Z14425 -
40A - A9Z11440 - A9Z12440 - - A9Z14440 A9Z15440
63A - A9Z11463 - A9Z12463 - - A9Z14463 A9Z15463
80A - A9Z11480 A9Z76480 A9Z12480 - A9Z77480 A9Z14480 A9Z15480
100A   A9Z11491 A9Z76491 A9Z12491 - A9Z77491 A9Z14491 A9Z15491
Wyłączniki 4P Typ THV
Prąd 10 mA 30 mA 30 mA Typ G 100mA 100 mA (s) 100 mA Typ G 300 mA 300 mA (s)
40A - A9Z71440 A9Z78440 A9Z72440 A9Z73440 A9Z79440 A9Z74440 A9Z75440
63A - A9Z71463 A9Z78463 A9Z72463 A9Z73463 A9Z79463 A9Z74463 A9Z75463



Wyłączniki różnicowoprądowe seria iID - Typ A

Wyłączniki 2P
Prąd 10 mA 30 mA 30mA TypG 100 mA 100 mA (s) 100mA TypG 300 mA 300 mA (s) 500 mA
16 A A9Z20216 - - - - - - - -
25A A9Z20225 A9Z21225 - - - - A9Z24225 - -
40A - A9Z21240 - A9Z22240 - - A9Z24240 A9Z25240 -
63A - A9Z21263 - ADZ22263 - - A9Z24263 A9Z25263 -
80A   A9Z21280 - ADZ22280 - - A9Z44280 A9Z25280 -
100A - A9Z21291 - A9Z22291 - - A9Z24291 A9Z25291 -
Wyłączniki 4P
Prąd 10 mA 30 mA 30mA TypG 100 mA 100 mA (s) 100mA TypG 300 mA 300 mA (s) 500 mA
25A - A9Z21425 - - - - A9Z24425 - A9Z26425
40A - A9Z21440 - A9Z22440 - - A9Z24440 A9Z25440 A9Z26440
63A - A9Z21463 - A9Z22463 - - A9Z24463 A9Z25463 A9Z26463
80A - A9Z21480 A9Z86480 A9Z22480     A9Z24480 A9Z25480 A9Z26480
100A   A9Z21491 A9Z86491 A9Z22491     A9Z24491 A9Z25491 A9Z26491
Wyłączniki 4P Typ THV
Prąd 10 mA 30 mA 30mA TypG 100 mA 100 mA (s) 100mA TypG 300 mA 300 mA (s) 500 mA
40A - A9Z81440 A9Z88440 A9Z82440 A9Z83440 A9Z89440 - - -
63A - A9Z81463 A9Z88463 A9Z82463 A9Z83463 A9Z89463 - - -



Wyłączniki różnicowoprądowe seria iID - Typ SI

Wyłączniki 2P
Prąd 10 mA 30 mA 100 mA 100 mA (s) 300 mA (s)
25A A9Z30225 A9Z31225 - - -
40A - A9Z31240 A9Z32240 - A9Z35240
63A - A9Z31263 A9Z32263 - A9Z35263
80A   A9Z31280 A9Z32280 - A9Z35280
100A   A9Z31291 A9Z32291   A9Z35291
Wyłączniki 4P
Prąd 10 mA 30 mA 100 mA 100 mA (s) 300 mA (s)
25A - A9Z31425 - - -
40A - A9Z31440 A9Z32440 - A9Z35440
63A - A9Z31463 A9Z32463 - A9Z35463
80A - A9Z31480 A9Z32480 - A9Z35480
100A   A9Z31491 A9Z32491   A9Z35491
Wyłączniki 4P Typ THV
Prąd 10mA 30 mA 100 mA 100 mA (s) 300 mA (s)
40A - - - A9Z 93440 A9Z95440
63A - - - A9Z 93463 A9Z95463

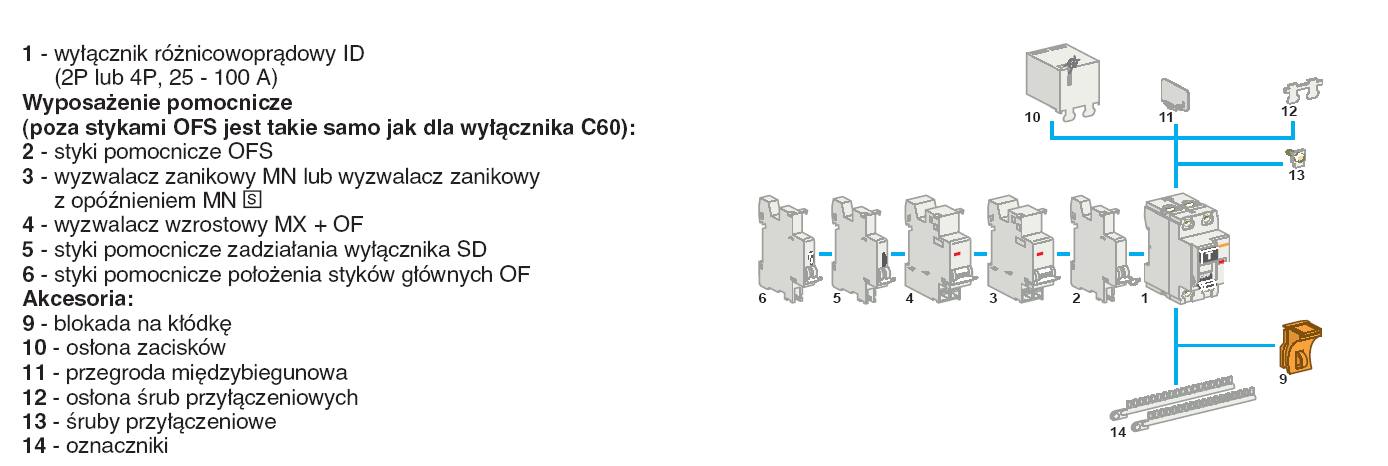

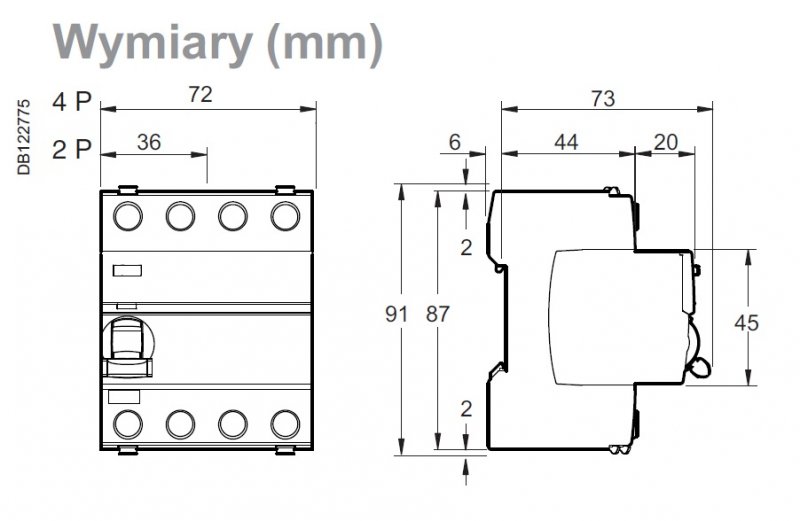

Wymiary
Schemat
Katalog
Symbol Numer katalogowy Ilość biegunów Prąd różnicowy (czułość) Prąd znamionowy Typ zabepieczenia Zwłoka
iID-25-2-10-AC A9Z10225 2 10mA 25A typ AC bezzwłoczny
iID-25-2-30-AC A9Z11225 2 30mA 25A typ AC bezzwłoczny
iID-40-2-30-AC A9Z11240 2 30mA 40A typ AC bezzwłoczny
iID-23-2-30-AC A9Z11263 2 30mA 63A typ AC bezzwłoczny
iID-25-4-30-AC A9Z11425 4 30mA 25A typ AC bezzwłoczny
iID-40-4-30-AC A9Z11440 4 30mA 40A typ AC bezzwłoczny
iID-63-4-30-AC A9Z11463 4 30mA 63A typ AC bezzwłoczny
iID-80-4-30-AC A9Z11480 4 30mA 80A typ AC bezzwłoczny
iID-100-4-30-AC A9Z11491 4 30mA 100A typ AC bezzwłoczny
iID-40-4-100-AC A9Z12440 4 100mA 40A typ AC bezzwłoczny
iID-63-4-100-AC A9Z12463 4 100mA 63A typ AC bezzwłoczny
iID-100-4-100-AC A9Z12491 4 100mA 100A typ AC bezzwłoczny
iID-40-2-300-AC A9Z14240 2 300mA 40A typ AC bezzwłoczny
iID-25-4-300-AC A9Z14425 4 300mA 25A typ AC bezzwłoczny
iID-40-4-300-AC A9Z14440 4 300mA 40A typ AC bezzwłoczny
iID-63-4-300-AC A9Z14463 4 300mA 63A typ AC bezzwłoczny
iID-80-4-300-AC A9Z14480 4 300mA 80A typ AC bezzwłoczny
iID-100-4-300-AC A9Z14491 4 300mA 100A typ AC bezzwłoczny
iID-25-2-10-A A9Z20225 2 10mA 25A typ A bezzwłoczny
iID-25-2-30-A A9Z21225 2 30mA 25A typ A bezzwłoczny
iID-40-2-30-A A9Z21240 2 30mA 40A typ A bezzwłoczny
iID-63-2-30-A A9Z21263 2 30mA 63A typ A bezzwłoczny
iID-25-4-30-A A9Z21425 4 30mA 25A typ A bezzwłoczny
iID-40-4-30-A A9Z21440 4 30mA 40A typ A bezzwłoczny
iID-63-4-30-A A9Z21463 4 30mA 63A typ A bezzwłoczny
iID-40-4-100-A A9Z22440 4 100mA 40A typ A bezzwłoczny
iID-63-4-100-A A9Z22463 4 100mA 63A typ A bezzwłoczny
iID-25-2-300-A A9Z24225 2 300mA 25A typ A bezzwłoczny
iID-40-2-300-A A9Z24240 2 300mA 40A typ A bezzwłoczny
iID-63-2-300-A A9Z24263 2 300mA 63A typ A bezzwłoczny
iID-25-4-300-A A9Z24425 4 300mA 25A typ A bezzwłoczny
iID-40-4-300-A A9Z24440 4 300mA 40A typ A bezzwłoczny
iID-63-4-300-A A9Z24463 4 300mA 63A typ A bezzwłoczny
iID-80-4-300-A A9Z24480 4 300mA 80A typ A bezzwłoczny
iID-40-4-300-A-S A9Z25440 4 300mA 40A typ A-S selektywny
iID-63-4-300-A-S A9Z25463 4 300mA 63A typ A-S selektywny
iID-100-4-300-A-S A9Z25491 4 300mA 100A typ A-S selektywny
iID-40-4-500-A A9Z26440 4 500mA 40A typ A bezzwłoczny
iID-63-4-500-A A9Z26463 4 500mA 63A typ A bezzwłoczny
iID-25-2-30-A-SI A9Z31225 2 30mA 25A typ A-SI bezzwłoczny
iID-40-2-30-A-SI A9Z31240 2 30mA 40A typ A-SI bezzwłoczny
iID-25-4-30-A-SI A9Z31425 4 30mA 25A typ A-SI bezzwłoczny
iID-40-4-30-A-SI A9Z31440 4 30mA 40A typ A-SI bezzwłoczny
iID-63-4-30-A-SI A9Z31463 4 30mA 63A typ A-SI bezzwłoczny
iID-40-4-100-A-SI A9Z32440 4 100mA 40A typ A-SI bezzwłoczny
iID-63-4-100-A-SI A9Z32463 4 100mA 63A typ A-SI bezzwłoczny
iID-40-4-300-A-SI A9Z35440 4 300mA 40A typ A-SI bezzwłoczny
iID-63-4-300-A-SI A9Z35463 4 300mA 63A typ A-SI bezzwłoczny
iID-40-4-30-G A9Z78440 4 30mA 40A typ G bezzwłoczny
iID-40-4-30-B-SI A9Z61440 4 30mA 40A typ B-SI bezzwłoczny

Produkty powiązane

Wyłączniki nadprądowe serii S200

Producent: ABB
Przejdź do e-sklepu
Producent ABB
Seria S200
Typ wyłącznika Wyłacznik nadprądowy
Napięcie znamionowe izolacji 440 V AC (międzyfazowe)
Znamionowa zwarciowa zdolność łączeniowa 6 kA
Stopień ochrony IP20, IP40 w obudowie z osłoną
Wytrzymałość elektryczna 6000 cykli
Wytrzymałość mechaniczna 20 000 cykli
Montaż Szyna DIN
  • Opis
  • Załączniki
  • Tabela wykonań

Wyłączniki instalacyjne nadmiarowo-prądowe chronią instalacje przed przeciążaniem i zwarciami, gwarantując niezawodność i bezpieczeństwo.  Seria S200 systemu pro M compact obejmuje zabezpieczenia przeciążeniowe oraz zwarciowe. Urządzenia te posiadają dwa różne mechanizmy wyzwalające: zwłoczny mechanizm wyzwalania termicznego chroniący przed przeciążeniami oraz mechanizm wyzwalania magnetycznego chroniący przed zwarciami.

Główne korzyści

  • Bogata oferta wyłączników instalacyjnych obejmuje różne zastosowania i rynki — niektóre słowa kluczowe powiązane z serią S200 to: bezgwintowe, domowe, zacisk pierścieniowy, UL, uniwersalny, prąd, prąd stały, przemysł morski, kolej
  • Zgodność z międzynarodowymi normami — tej samej technologii można używać na całym świecie na potrzeby prawie każdego zastosowania i typu instalacji
  • Wyłączniki instalacyjne z serii S200 uzupełnia szeroka oferta akcesoriów, które pozwalają rozbudować funkcje wyłączników MCB nie tylko jako urządzeń ochronnych, ale również urządzeń sterujących zdalnymi instalacjami i je monitorujących
  • Oszczędność miejsca i czasu dzięki unikalnemu stykowi pomocniczemu w dolnej części urządzenia
  • Opatentowane podwójne zaciski z krytymi śrubami : większa wygoda, bezpieczeństwo i elastyczność

Cechy charakterystyczne

  • Oferta wyłączników instalacyjnych obejmuje produkty o różnych charakterystykach (B, C, D, K, Z), konfiguracjach (1P, 1P+N, 2P, 3P, 3P+N, 4P), zdolności wyłączania (do 25 kA) oraz prądach znamionowych (do 63 A)
  • Zgodność ze wszystkimi międzynarodowymi normami produktowymi:
    • IEC/EN 60898-1
    • IEC/EN 60947-2
    • UL 1077
    • UL 489
    • CSA 22.2 No. 235
    • CSA 22.2 No. 5
    • co stwarza możliwość ich użycia w zastosowaniach domowych, komercyjnych i przemysłowych
  • Podwójne zaciski 35 mm2 i 10 mm2  z ruchomą tulejką przeznaczone do wymagających zastosowań przemysłowych. Okablowanie przelotowe można łatwo  zainstalować, wsuwając szyny zbiorcze do tylnej części zacisku, a kable przychodzące do przedniej części
  • Wskaźnik rzeczywistej pozycji styku bezpośrednio połączony ze stykiem ruchomym w celu zapewnienia wygody i bezpieczeństwa


Tabela wykonań:

 In (A) B C D
Typ Nr.Kat. Typ Nr.Kat. Typ Nr.Kat.
Seria S201, charakterystyki -B-C-D, 1P , 1 mod.
0,5 - - S201-C0,5 2CDS251001R0984 S201-D0,5 2CDS251001R0981
1 S201-B1 2CDS251001R0015 S201-C1 2CDS251001R0014 S201-D1 2CDS251001R0011
1,6 - - S201-C1,6 2CDS251001R0974 S201-D1,6 2CDS251001R0971
2 S201-B2 2CDS251001R0025 S201-C2 2CDS251001R0024 S201-D2 2CDS251001R0021
3 S201-B3 2CDS251001R0035 S201-C3 2CDS251001R0034 S201-D3 2CDS251001R0031
4 S201-B4 2CDS251001R0045 S201-C4 2CDS251001R0044 S201-D4 2CDS251001R0041
6 S201-B6 2CDS251001R0065 S201-C6 2CDS251001R0064 S201-D6 2CDS251001R0061
8 - - S201-C8 2CDS251001R0084 S201-D8 2CDS251001R0081
10 S201-B10 2CDS251001R0105 S201-C10 2CDS251001R0104 S201-D10 2CDS251001R0101
13 S201-B13 2CDS251001R0135 S201-C13 2CDS251001R0134 S201-D13 2CDS251001R0131
16 S201-B16 2CDS251001R1165 S201-C16 2CDS251001R0164 S201-D16 2CDS251001R0161
20 S201-B20 2CDS251001R0205 S201-C20 2CDS251001R0204 S201-D20 2CDS251001R0201
25 S201-B25 2CDS251001R0255 S201-C25 2CDS251001R0254 S201-D25 2CDS251001R0251
32 S201-B32 2CDS251001R0325 S201-C32 2CDS251001R0324 S201-D32 2CDS251001R0321
40 S201-B40 2CDS251001R0405 S201-C40 2CDS251001R0404 S201-D40 2CDS251001R0401
50 S201-B50 2CDS251001R0505 S201-C50 2CDS251001R0504 S201-D50 2CDS251001R0501
63 S201-B63 2CDS251001R0635 S201-C63 2CDS251001R0634 S201-D63 2CDS251001R0631
80 S201-B80 2CDS251001R0805 S201-C80 2CDS251001R0804 - -
100 S201-B100 2CDS251001R0825 S201-C100 2CDS251001R0824 - -
 In (A) B C D
Typ Nr.Kat. Typ Nr.Kat. Typ Nr.Kat.
Seria S202, charakterystyki -B-C-D, 2P , 2 mod.
0,5 - - S202-C0,5 2CDS252001R0984 S202-D0,5 2CDS252001R0981
1 S202-B1 2CDS252001R0015 S202-C1 2CDS252001R0014 S202-D1 2CDS252001R0011
1,6 - - S202-C1,6 2CDS252001R0974 S202-D1,6 2CDS252001R0971
2 S202-B2 2CDS252001R0025 S202-C2 2CDS252001R0024 S202-D2 2CDS252001R0021
3 - - S202-C3 2CDS252001R0034 S202-D3 2CDS252001R0031
4 S202-B4 2CDS252001R0045 S202-C4 2CDS252001R0044 S202-D4 2CDS252001R0041
6 S202-B6 2CDS252001R0065 S202-C6 2CDS252001R0064 S202-D6 2CDS252001R0061
8 S202-B8 2CDS252001R0085 S202-C8 2CDS252001R0084 S202-D8 2CDS252001R0081
10 S202-B10 2CDS252001R0105 S202-C10 2CDS252001R0104 S202-D10 2CDS252001R0101
13 S202-B13 2CDS252001R0135 S202-C13 2CDS252001R0134 S202-D13 2CDS252001R0131
16 S202-B16 2CDS252001R0165 S202-C16 2CDS252001R0164 S202-D16 2CDS252001R0161
20 S202-B20 2CDS252001R0205 S202-C20 2CDS252001R0204 S202-D20 2CDS252001R0201
25 S202-B25 2CDS252001R0255 S202-C25 2CDS252001R0254 S202-D25 2CDS252001R0251
32 S202-B32 2CDS252001R0325 S202-C32 2CDS252001R0324 S202-D32 2CDS252001R0321
40 S202-B40 2CDS252001R0405 S202-C40 2CDS252001R0404 S202-D40 2CDS252001R0401
50 S202-B50 2CDS252001R0505 S202-C50 2CDS252001R0504 S202-D50 2CDS252001R0501
63 S202-B63 2CDS252001R0635 S202-C63 2CDS252001R0634 S202-D63 2CDS252001R0631
80 S202-B80 2CDS252001R0805 S202-C80 2CDS252001R0804 - -
100 S202-B100 2CDS252001R0825 S202-C100 2CDS252001R0824 - -
 In (A) B C D
Typ Nr.Kat. Typ Nr.Kat. Typ Nr.Kat.
Seria S203, charakterystyki -B-C-D, 3P , 3 mod.
0,5 - - S203-C0,5 2CDS253001R0984 S203-D0,5 2CDS253103R0981
1 S203-B1 2CDS253001R0015 S203-C1 2CDS253001R0014 S203-D1 2CDS253103R0011
1,6 - - S203-C1,6 2CDS253001R0974 S203-D1,6 2CDS253103R0971
2 S203-B2 2CDS253001R0025 S203-C2 2CDS253001R0024 S203-D2 2CDS253103R0021
3 S203-B3 2CDS253001R0035 S203-C3 2CDS253001R0034 S203-D3 2CDS253103R0031
4 S203-B4 2CDS253001R0045 S203-C4 2CDS253001R0044 S203-D4 2CDS253103R0041
6 S203-B6 2CDS253001R0065 S203-C6 2CDS253001R0064 S203-D6 2CDS253103R0061
8 S203-B8 2CDS253001R0085 S203-C8 2CDS253001R0084 S203-D8 2CDS253103R0081
10 S203-B10 2CDS253001R0105 S203-C10 2CDS253001R0104 S203-D10 2CDS253103R0101
13 - - - - S203-D13 2CDS253103R0131
16 S203-B16 2CDS253001R0165 S203-C16 2CDS253001R0164 S203-D16 2CDS253103R0161
20 S203-B20 2CDS253001R0205 S203-C20 2CDS253001R0204 S203-D20 2CDS253103R0201
25 S203-B25 2CDS253001R0255 S203-C25 2CDS253001R0254 - -
32 S203-B32 2CDS253001R0325 S203-C32 2CDS253001R0324 S203-D32 2CDS253001R0321
40 S203-B40 2CDS253001R0405 S203-C40 2CDS253001R0404 S203-D40 2CDS253001R0401
50 S203-B50 2CDS253001R0505 S203-C50 2CDS253001R0504 S203-D50 2CDS253001R0501
63 S203-B63 2CDS253001R0635 S203-C63 2CDS253001R0634 S203-D63 2CDS253001R0631
80 S203-B80 2CDS253001R0805 S203-C80 2CDS253001R0804 - -
100 S203-B100 2CDS253001R0825 S203-C100 2CDS253001R0824 - -
 In (A) B C D
Typ Nr.Kat. Typ Nr.Kat. Typ Nr.Kat.
Seria S204, charakterystyki -B-C-D, 4P , 4 mod.
0,5 - - S204-C0,5 2CDS254001R0984 S204-D0,5 2CDS254001R0981
1 S204-B1 2CDS254001R0015 S204-C1 2CDS254001R0014 S204-D1 2CDS254001R0011
1,6 - - S204-C1,6 2CDS254001R0974 S204-D1,6 2CDS254001R0971
2 S204-B2 2CDS254001R0025 S204-C2 2CDS254001R0024 S204-D2 2CDS254001R0021
3 S204-B3 2CDS254001R0035 S204-C3 2CDS254001R0034 S204-D3 2CDS254001R0031
4 S204-B4 2CDS254001R0045 S204-C4 2CDS254001R0044 S204-D4 2CDS254001R0041
6 S204-B6 2CDS254001R0065 S204-C6 2CDS254001R0064 S204-D6 2CDS254001R0061
8 - - S204-C8 2CDS254001R0084 S204-D8 2CDS254001R0081
10 S204-B10 2CDS254001R0105 S204-C10 2CDS254001R0104 S204-D10 2CDS254001R0101
13 S204-B13 2CDS254001R0135 S204-C13 2CDS254001R0134 S204-D13 2CDS254001R0131
16 S204-B16 2CDS254001R0165 S204-C16 2CDS254001R0164 S204-D16 2CDS254001R0161
20 S204-B20 2CDS254001R0205 S204-C20 2CDS254001R0204 S204-D20 2CDS254001R0201
25 S204-B25 2CDS254001R0255 S204-C25 2CDS254001R0254 S204-D25 2CDS254001R0251
32 S204-B32 2CDS254001R0325 S204-C32 2CDS254001R0324 S204-D32 2CDS254001R0321
40 S204-B40 2CDS254001R0405 S204-C40 2CDS254001R0404 S204-D40 2CDS254001R0401
50 S204-B50 2CDS254001R0505 S204-C50 2CDS254001R0504 S204-D50 2CDS254001R0501
63 S204-B63 2CDS254001R0635 S204-C63 2CDS254001R0634 S204-D63 2CDS254001R0631
80 S204-B80 2CDS254001R0805 S204-C80 2CDS254001R0804 - -
100 S204-B100 2CDS254001R0825 S204-C100 2CDS254001R0824 - -



 In (A) K Z
Typ Nr.Kat. Typ Nr.Kat.
Seria S201, charakterystyki -K-Z, 1P , 1 mod.
0,5 S201-K0,5 2CDS251001R0157 S201-Z0,5 2CDS251001R0158
1 S201-K1 2CDS251001R0217 S201-Z1 2CDS251001R0218
1,6 S201-K1,6 2CDS251001R0257 S201-Z1,6 2CDS251001R0258
2 S201-K2 2CDS251001R0277 S201-Z2 2CDS251001R0278
3 S201-K3 2CDS251001R0317 S201-Z3 2CDS251001R0318
4 S201-K4 2CDS251001R0337 S201-Z4 2CDS251001R0338
5 S201-K5 2CDS251001R0357 - -
6 S201-K6 2CDS251001R0377 S201-Z6 2CDS251001R0378
8 S201-K8 2CDS251001R0407 - -
10 S201-K10 2CDS251001R0427 S201-Z10 2CDS251001R0428
13 S201-K13 2CDS251001R0447 - -
16 S201-K16 2CDS251001R0467 - -
20 S201-K20 2CDS251001R0487 - -
25 S201-K25 2CDS251001R0517 - -
32 S201-K32 2CDS251001R0537 - -
40 S201-K40 2CDS251001R0557 - -
50 S201-K50 2CDS251001R0577 - -
63 S201-K63 2CDS251001R0607 - -
 In (A) K Z
Typ Nr.Kat. Typ Nr.Kat.
Seria S202, charakterystyki -K-Z, 2P , 2 mod.
0,5 S202-K0,5 2CDS252001R0157 - -
1 S202-K1 2CDS252001R0217 - -
1,6 - - - -
2 S202-K2 2CDS252001R0277 S202-Z2 2CDS252001R0278
3 S202-K3 2CDS252001R0317 - -
4 S202-K4 2CDS252001R0337 S202-Z4 2CDS252001R0338
5 - - - -
6 S202-K6 2CDS252001R0377 - -
8 S202-K8 2CDS252001R0407 - -
10 S202-K10 2CDS252001R0427 - -
13 S202-K13 2CDS252001R0447 - -
16 S202-K16 2CDS252001R0447 - -
20 S202-K20 2CDS252001R0487 - -
25 S202-K25 2CDS252001R0517 - -
32 S202-K32 2CDS252001R0537 - -
40 S202-K40 2CDS252001R0557 - -
50 S202-K50 2CDS252001R0557 - -
63 S202-K63 2CDS252001R0607 - -
 In (A) K Z
Typ Nr.Kat. Typ Nr.Kat.
Seria S203, charakterystyki -K-Z, 3P , 3 mod.
0,5 S203-K0,5 2CDS253001R0157 S203-Z0,5 2CDS253001R0158
1 S203-K1 2CDS253001R0217 S203-Z1 2CDS253001R0218
1,6 S203-K1,6 2CDS253001R0257 S203-Z1,6 2CDS253001R0258
2 S203-K2 2CDS253001R0277 S203-Z2 2CDS253001R0278
3 S203-K3 2CDS253001R0317 S203-Z3 2CDS253001R0318
4 S203-K4 2CDS253001R0337 S203-Z4 2CDS253001R0338
5 - - - -
6 S203-K6 2CDS253001R0377 S203-Z6 2CDS253001R0378
8 S203-K8 2CDS253001R0407 - -
10 S203-K10 2CDS253001R0427 - -
13 S203-K13 2CDS253001R0447 - -
16 S203-K16 2CDS253001R0467 - -
20 S203-K20 2CDS253001R0487 - -
25 S203-K25 2CDS253001R0517 - -
32 S203-K32 2CDS253001R0537 - -
40 S203-K40 2CDS253001R0557 - -
50 S203-K50 2CDS253001R0577 - -
63 S203-K63 2CDS253001R0607 - -
 In (A) K Z
Typ Nr.Kat. Typ Nr.Kat.
Seria S204, charakterystyki -K-Z, 4P , 4 mod.
0,5 S204-K0,5 2CDS254001R0157 - -
1 S204-K1 2CDS254001R0217 - -
1,6 S204-K1,6 2CDS254001R0257 - -
2 S204-K2 2CDS254001R0277 - -
3 S204-K3 2CDS254001R0317 - -
4 S204-K4 2CDS254001R0337 - -
5 - - - -
6 S204-K6 2CDS254001R0377 - -
8 S204-K8 2CDS254001R0407 - -
10 S204-K10 2CDS254001R0427 - -
13 S204-K13 2CDS254001R0447 - -
16 S204-K16 2CDS254001R0467 - -
20 S204-K20 2CDS254001R0487 - -
25 S204-K25 2CDS254001R0517 - -
32 S204-K32 2CDS254001R0537 - -
40 S204-K40 2CDS254001R0557 - -
50 S204-K50 2CDS254001R0577 - -
63 S204-K63 2CDS254001R0607 - -



Wymiary
Schemat
Katalog
Symbol Numer katalogowy Ilość biegunów Charakterystyka Prąd znamionowy
S201-B1 2CDS251001R0015 1P B 1A
S201-B2 2CDS251001R0025 1P B 2A
S201-B3 2CDS251001R0035 1P B 3A
S201-B4 2CDS251001R0045 1P B 4A
S201-B6 2CDS251001R0065 1P B 6A
S201-B10 2CDS251001R0105 1P B 10A
S201-B13 2CDS251001R0135 1P B 13A
S201-B16 2CDS251001R1165 1P B 16A
S201-B20 2CDS251001R0205 1P B 20A
S201-B25 2CDS251001R0255 1P B 25A
S201-B32 2CDS251001R0325 1P B 32A
S201-B40 2CDS251001R0405 1P B 40A
S201-B50 2CDS251001R0505 1P B 50A
S201-B63 2CDS251001R0635 1P B 63A
S201-C0.5 2CDS251001R0984 1P C 0.5A
S201-C1 2CDS251001R0014 1P C 1A
S201-C1.6 2CDS251001R0974 1P C 1.6A
S201-C2 2CDS251001R0024 1P C 2A
S201-C3 2CDS251001R0034 1P C 3A
S201-C4 2CDS251001R0044 1P C 4A
S201-C6 2CDS251001R0064 1P C 6A
S201-C8 2CDS251001R0084 1P C 8A
S201-C10 2CDS251001R0104 1P C 10A
S201-C13 2CDS251001R0134 1P C 13A
S201-C16 2CDS251001R0164 1P C 16A
S201-C20 2CDS251001R0204 1P C 20A
S201-C25 2CDS251001R0254 1P C 25A
S201-C32 2CDS251001R0324 1P C 32A
S201-C40 2CDS251001R0404 1P C 40A
S201-C50 2CDS251001R0504 1P C 50A
S201-C63 2CDS251001R0634 1P C 63A
S202-B1 2CDS252001R0015 2P B 1A
S202-B2 2CDS252001R0025 2P B 2A
S202-B4 2CDS252001R0045 2P B 4A
S202-B6 2CDS252001R0065 2P B 6A
S202-B8 2CDS252001R0085 2P B 8A
S202-B10 2CDS252001R0105 2P B 10A
S202-B13 2CDS252001R0135 2P B 13A
S202-B16 2CDS252001R0165 2P B 16A
S202-B20 2CDS252001R0205 2P B 20A
S202-B25 2CDS252001R0255 2P B 25A
S202-B32 2CDS252001R0325 2P B 32A
S202-B40 2CDS252001R0405 2P B 40A
S202-B50 2CDS252001R0505 2P B 50A
S202-B63 2CDS252001R0635 2P B 63A
S202-C0.5 2CDS252001R0984 2P C 0.5A
S202-C1 2CDS252001R0014 2P C 1A
S202-C1.6 2CDS252001R0974 2P C 1.6A
S202-C2 2CDS252001R0024 2P C 2A
S202-C3 2CDS252001R0034 2P C 3A
S202-C4 2CDS252001R0044 2P C 4A
S202-C6 2CDS252001R0064 2P C 6A
S202-C8 2CDS252001R0084 2P C 8A
S202-C10 2CDS252001R0104 2P C 10A
S202-C13 2CDS252001R0134 2P C 13A
S202-C16 2CDS252001R0164 2P C 16A
S202-C20 2CDS252001R0204 2P C 20A
S202-C25 2CDS252001R0254 2P C 25A
S202-C32 2CDS252001R0324 2P C 32A
S202-C40 2CDS252001R0404 2P C 40A
S202-C50 2CDS252001R0504 2P C 50A
S202-C63 2CDS252001R0634 2P C 63A
S203-B1 2CDS253001R0015 3P B 1A
S203-B2 2CDS253001R0025 3P B 2A
S203-B3 2CDS253001R0035 3P B 3A
S203-B4 2CDS253001R0045 3P B 4A
S203-B6 2CDS253001R0065 3P B 6A
S203-B10 2CDS253001R0105 3P B 10A
S203-B16 2CDS253001R0165 3P B 16A
S203-B20 2CDS253001R0205 3P B 20A
S203-B25 2CDS253001R0255 3P B 25A
S203-B32 2CDS253001R0325 3P B 32A
S203-B40 2CDS253001R0405 3P B 40A
S203-B50 2CDS253001R0505 3P B 50A
S203-B63 2CDS253001R0635 3P B 63A
S203-C0.5 2CDS253001R0984 3P C 0.5A
S203-C1 2CDS253001R0014 3P C 1A
S203-C1.6 2CDS253001R0974 3P C 1.6A
S203-C2 2CDS253001R0024 3P C 2A
S203-C3 2CDS253001R0034 3P C 3A
S203-C4 2CDS253001R0044 3P C 4A
S203-C6 2CDS253001R0064 3P C 6A
S203-C8 2CDS253001R0084 3P C 8A
S203-C10 2CDS253001R0104 3P C 10A
S203-C16 2CDS253001R0164 3P C 16A
S203-C20 2CDS253001R0204 3P C 20A
S203-C25 2CDS253001R0254 3P C 25A
S203-C32 2CDS253001R0324 3P C 32A
S203-C40 2CDS253001R0404 3P C 40A
S203-C50 2CDS253001R0504 3P C 50A
S203-C63 2CDS253001R0634 3P C 63A
S204-B1 2CDS254001R0015 4P B 1A
S204-B2 2CDS254001R0025 4P B 2A
S204-B3 2CDS254001R0035 4P B 3A
S204-B4 2CDS254001R0045 4P B 4A
S204-B6 2CDS254001R0065 4P B 6A
S204-B10 2CDS254001R0105 4P B 10A
S204-B13 2CDS254001R0135 4P B 13A
S204-B16 2CDS254001R0165 4P B 16A
S204-B20 2CDS254001R0205 4P B 20A
S204-B25 2CDS254001R0255 4P B 25A
S204-B32 2CDS254001R0325 4P B 32A
S204-B40 2CDS254001R0405 4P B 40A
S204-B50 2CDS254001R0505 4P B 50A
S204-B63 2CDS254001R0635 4P B 63A
S204-C0.5 2CDS254001R0984 4P C 0.5A
S204-C1 2CDS254001R0014 4P C 1A
S204-C1.6 2CDS254001R0974 4P C 1.6A
S204-C2 2CDS254001R0024 4P C 2A
S204-C3 2CDS254001R0034 4P C 3A
S204-C4 2CDS254001R0044 4P C 4A
S204-C6 2CDS254001R0064 4P C 6A
S204-C8 2CDS254001R0084 4P C 8A
S204-C10 2CDS254001R0104 4P C 10A
S204-C13 2CDS254001R0134 4P C 13A
S204-C16 2CDS254001R0164 4P C 16A
S204-C20 2CDS254001R0204 4P C 20A
S204-C25 2CDS254001R0254 4P C 25A
S204-C32 2CDS254001R0324 4P C 32A
S204-C40 2CDS254001R0404 4P C 40A
S204-C50 2CDS254001R0504 4P C 50A
S204-C63 2CDS254001R0634 4P C 63A
S201-D0.5 2CDS251001R0981 1P D 0.5A
S201-D1 2CDS251001R0011 1P D 1A
S201-D1.6 2CDS251001R0971 1P D 1.6A
S201-D2 2CDS251001R0021 1P D 2A
S201-D3 2CDS251001R0031 1P D 3A
S201-D4 2CDS251001R0041 1P D 4A
S201-D6 2CDS251001R0061 1P D 6A
S201-D8 2CDS251001R0081 1P D 8A
S201-D10 2CDS251001R0101 1P D 10A
S201-D13 2CDS251001R0131 1P D 13A
S201-D16 2CDS251001R0161 1P D 16A
S201-D20 2CDS251001R0201 1P D 20A
S201-D25 2CDS251001R0251 1P D 25A
S201-D32 2CDS251001R0321 1P D 32A
S201-D40 2CDS251001R0401 1P D 40A
S201-D50 2CDS251001R0501 1P D 50A
S201-D63 2CDS251001R0631 1P D 63A
S202-D0.5 2CDS252001R0981 2P D 0.5A
S202-D1 2CDS252001R0011 2P D 1A
S202-D1.6 2CDS252001R0971 2P D 1.6A
S202-D2 2CDS252001R0021 2P D 2A
S202-D3 2CDS252001R0031 2P D 3A
S202-D4 2CDS252001R0041 2P D 4A
S202-D6 2CDS252001R0061 2P D 6A
S202-D8 2CDS252001R0081 2P D 8A
S202-D10 2CDS252001R0101 2P D 10A
S202-D13 2CDS252001R0131 2P D 13A
S202-D16 2CDS252001R0161 2P D 16A
S202-D20 2CDS252001R0201 2P D 20A
S202-D25 2CDS252001R0251 2P D 25A
S202-D32 2CDS252001R0321 2P D 32A
S202-D40 2CDS252001R0401 2P D 40A
S202-D50 2CDS252001R0501 2P D 50A
S202-D63 2CDS252001R0631 2P D 63A
S203-D0.5 2CDS253001R0981 3P D 0.5A
S203-D1 2CDS253001R0011 3P D 1A
S203-D1.6 2CDS253001R0971 3P D 1.6A
S203-D2 2CDS253001R0021 3P D 2A
S203-D3 2CDS253001R0031 3P D 3A
S203-D4 2CDS253001R0041 3P D 4A
S203-D6 2CDS253001R0061 3P D 6A
S203-D8 2CDS253001R0081 3P D 8A
S203-D10 2CDS253001R0101 3P D 10A
S203-D13 2CDS253001R0131 3P D 13A
S203-D16 2CDS253001R0161 3P D 16A
S203-D20 2CDS253001R0201 3P D 20A
S203-D32 2CDS253001R0321 3P D 32A
S203-D40 2CDS253001R0401 3P D 40A
S203-D50 2CDS253001R0501 3P D 50A
S203-D63 2CDS253001R0631 3P D 63A
S204-D0.5 2CDS254001R0981 4P D 0.5A
S204-D1 2CDS254001R0011 4P D 1A
S204-D1.6 2CDS254001R0971 4P D 1.6A
S204-D2 2CDS254001R0021 4P D 2A
S204-D3 2CDS254001R0031 4P D 3A
S204-D4 2CDS254001R0041 4P D 4A
S204-D6 2CDS254001R0061 4P D 6A
S204-D8 2CDS254001R0081 4P D 8A
S204-D10 2CDS254001R0101 4P D 10A
S204-D13 2CDS254001R0131 4P D 13A
S204-D16 2CDS254001R0161 4P D 16A
S204-D20 2CDS254001R0201 4P D 20A
S204-D25 2CDS254001R0251 4P D 25A
S204-D32 2CDS254001R0321 4P D 32A
S204-D40 2CDS254001R0401 4P D 40A
S204-D50 2CDS254001R0501 4P D 50A
S204-D63 2CDS254001R0631 4P D 63A
S201-K0.5 2CDS251001R0157 1P K 0.5A
S201-K1 2CDS251001R0217 1P K 1A
S201-K1.6 2CDS251001R0257 1P K 1.6A
S201-K2 2CDS251001R0277 1P K 2A
S201-K3 2CDS251001R0317 1P K 3A
S201-K4 2CDS251001R0337 1P K 4A
S201-K5 2CDS251001R0357 1P K 5A
S201-K6 2CDS251001R0377 1P K 6A
S201-K8 2CDS251001R0407 1P K 8A
S201-K10 2CDS251001R0427 1P K 10A
S201-K13 2CDS251001R0447 1P K 13A
S201-K16 2CDS251001R0467 1P K 16A
S201-K20 2CDS251001R0487 1P K 20A
S201-K25 2CDS251001R0517 1P K 25A
S201-K32 2CDS251001R0537 1P K 32A
S201-K40 2CDS251001R0557 1P K 40A
S201-K50 2CDS251001R0577 1P K 50A
S201-K63 2CDS251001R0607 1P K 63A
S202-K0.5 2CDS252001R0157 2P K 0.5A
S202-K1 2CDS252001R0217 2P K 1A
S202-K2 2CDS252001R0277 2P K 2A
S202-K3 2CDS252001R0317 2P K 3A
S202-K4 2CDS252001R0337 2P K 4A
S202-K6 2CDS252001R0377 2P K 6A
S202-K8 2CDS252001R0407 2P K 8A
S202-K10 2CDS252001R0427 2P K 10A
S202-K13 2CDS252001R0447 2P K 13A
S202-K20 2CDS252001R0487 2P K 20A
S202-K25 2CDS252001R0517 2P K 25A
S202-K32 2CDS252001R0537 2P K 32A
S202-K40 2CDS252001R0557 2P K 40A
S202-K63 2CDS252001R0607 2P K 63A
S203-K0.5 2CDS253001R0157 3P K 0.5A
S203-K1 2CDS253001R0217 3P K 1A
S203-K1.6 2CDS253001R0257 3P K 1.6A
S203-K2 2CDS253001R0277 3P K 2A
S203-K3 2CDS253001R0317 3P K 3A
S203-K4 2CDS253001R0337 3P K 4A
S203-K6 2CDS253001R0377 3P K 6A
S203-K8 2CDS253001R0407 3P K 8A
S203-K10 2CDS253001R0427 3P K 10A
S203-K13 2CDS253001R0447 3P K 13A
S203-K16 2CDS253001R0467 3P K 16A
S203-K20 2CDS253001R0487 3P K 20A
S203-K25 2CDS253001R0517 3P K 25A
S203-K32 2CDS253001R0537 3P K 32A
S203-K40 2CDS253001R0557 3P K 40A
S203-K50 2CDS253001R0577 3P K 50A
S203-K63 2CDS253001R0607 3P K 63A
S204-K0.5 2CDS254001R0157 4P K 0.5A
S204-K1 2CDS254001R0217 4P K 1A
S204-K1.6 2CDS254001R0257 4P K 1.6A
S204-K2 2CDS254001R0277 4P K 2A
S204-K3 2CDS254001R0317 4P K 3A
S204-K4 2CDS254001R0337 4P K 4A
S204-K6 2CDS254001R0377 4P K 6A
S204-K8 2CDS254001R0407 4P K 8A
S204-K10 2CDS254001R0427 4P K 10A
S204-K13 2CDS254001R0447 4P K 13A
S204-K16 2CDS254001R0467 4P K 16A
S204-K20 2CDS254001R0487 4P K 20A
S204-K25 2CDS254001R0517 4P K 25A
S204-K32 2CDS254001R0537 4P K 32A
S204-K40 2CDS254001R0557 4P K 40A
S204-K50 2CDS254001R0577 4P K 50A
S204-K63 2CDS254001R0607 4P K 63A
S201-Z0.5 2CDS251001R0158 1P Z 0.5A
S201-Z1 2CDS251001R0218 1P Z 1A
S201-Z1.6 2CDS251001R0258 1P Z 1.6A
S201-Z2 2CDS251001R0278 1P Z 2A
S201-Z3 2CDS251001R0318 1P Z 3A
S201-Z4 2CDS251001R0338 1P Z 4A
S201-Z6 2CDS251001R0378 1P Z 6A
S201-Z10 2CDS251001R0428 1P Z 10A
S201-Z2NA 2CDS251103R0278 1P+N Z 2A
S201-Z4NA 2CDS251103R0338 1P+N Z 4A
S202-Z1 2CDS252001R0218 2P Z 1A
S202-Z2 2CDS252001R0278 2P Z 2A
S202-Z4 2CDS252001R0338 2P Z 4A
S203-Z0.5 2CDS253001R0158 3P Z 0.5A
S203-Z1 2CDS253001R0218 3P Z 1A
S203-Z1.6 2CDS253001R0258 3P Z 1.6A
S203-Z2 2CDS253001R0278 3P Z 2A
S203-Z3 2CDS253001R0318 3P Z 3A
S203-Z4 2CDS253001R0338 3P Z 4A
S203-Z6 2CDS253001R0378 3P Z 6A
S203-C10NA 2CDS253103R0104 3P+N C 10A
S201-C16NA 2CDS251103R0164 1P+N C 16A
S201-C10NA 2CDS251103R0104 1P+N C 10A
S201-C6NA 2CDS251103R0064 1P+N C 6A
S201-B10NA 2CDS251103R0105 1P+N B 10A
S201-B6NA 2CDS251103R0065 1P+N B 6A
S203-C0.5NA 2CDS253103R0984 3P+N C 0.5A
S201-B16NA 2CDS251103R0165 1P+N B 16A
