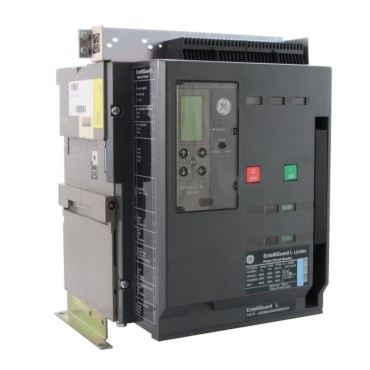

Charakterystyka serii:

• 400-4000A w dwóch wielkościach gabarytowych
• Zaprojektowane wg specyfikacji normy IEC 60947
• Wyłączniki 3- i 4-biegunowe w wersji wysuwnej i stacjonarnej
• Obciążalność zwarciowa 50kA lub 65kA
• Icu=Ics=Icw dla całego zakresu
• Napięcie znamionowe do 690V AC
• Selektywne i szybkie

Wyprodukowane w Polsce
Ich konstrukcja w wyjątkowy sposób łączy w sobie wysoką wytrzymałość zwarciową, krótkie czasy wyłączania oraz selektywne działanie. Wyłączniki są wyposażone w zaawansowane, bardzo precyzyjne wyzwalacze nadprądowe, zabezpieczające zarówno wyłącznik, jak i instalację elektryczną. Konstrukcja wyłączników umożliwia wielokrotne wyłączanie prądów zwarciowych. Przeznaczone są do pracy w sieciach prądu przemiennego o napięciu znamionowym do 690 V.

Selektywne i szybkie
Wyłączniki EntelliGuard łączą w sobie dużą szybkość wyłączania znacznych prądów zwarciowych w czasie około 40 ms lub krótszym przy jednoczesnym zachowaniu selektywności. W przypadku wystąpienia zwarcia konstrukcja wyłączników pozwala utrzymać je (krótkotrwale) w stanie zamkniętym. Czas w jakim wyłącznik pozostaje zamknięty wynika z nastawy wybranej przez użytkownika, jeśli wartość prądu zwarciowego nie przekracza zakresu zabezpieczenia zwarciowego krótkozwłocznego lub wynosi 15 ms, jeśli prąd zwarciowy osiąga wartość nastawy zabezpieczenia zwarciowego natychmiastowego. Zabezpieczenie bezzwłoczne może być zaprogramowane tak, że w normalnych warunkach czeka do zadziałania wyłącznika po stronie odbiorczej.

Bez kompromisów … Niezawodne
Wyłączniki EntelliGuard™ zostały opracowane w oparciu o wcześniejsze, ponad 50-letnie doświadczenie GE w produkcji wyłączników mocy. W rezultacie uzyskano serię aparatów o wysokiej wytrzymałości, trwałości elektrycznej i mechanicznej, niezależnej od rodzaju obsługi i sterowania: ręcznego, elektrycznego, z wykorzystaniem wyzwalacza napięciowego i/lub podnapięciowego.

Wysokie osiągi dla całej serii
Wyłączniki umożliwiają wielokrotne wyłączanie prądów zwarciowych. Dlatego sprawdzona i potwierdzona certyfikatami zwarciowa eksploatacyjna zdolność wyłączania jest we wszystkich przypadkach równa zwarciowej granicznej zdolności wyłączania.

Prądy znamionowe wyłączników w rozdzielnicach i obudowach
Konstrukcja wyłączników EntelliGuard cechuje się niewielkim rozpraszaniem energii (tj. wydzielaniem ciepła) oraz stosunkowo wysoką obciążalnością prądową przy relatywnie wysokich temperaturach otoczenia.

 Podstawowe wersje wyłączników w wykonaniu stacjonarnym
- Z podłączeniem poziomym z tyłu (inne opcje omówione są na stronie A.7 katalogu)
- Z zestawem styków pomocniczych 3NO i 3NC zestawem

(1) Czwarty biegun (neutralny) z lewej strony, zabezpieczenie nadprądowe ustawiane przez użytkownika na poziomie 0%, 50% lub 100% nastawy dla biegunów fazowych


Przy zamawianiu wyłączników wysuwnych należy z katalogu wybrać:
- część wysuwną (strona A.4 katalogu)
- podstawę dla wyłączników wysuwnych (w zależności od wymaganego sposobu podłączenia -strona A5. katalogu)
- wyposażenie wewnętrzne montowane fabrycznie

Wyłącznik podstawowy MUSI być wyposażony w wyzwalacz nadprądowy. Poniżej opcje wyzwalacza.

Każdy wyłącznik może być dodatkowo wyposażony w akcesoria wewnętrzne montowane fabrycznie (tabele poniżej) bądź montowane w miejscu instalacji (odrębne numery referencyjne).

Wyposażenie wewnętrzne montowane fabrycznie.
