Redline. Wyłączniki nadprądowe uniwersalne EP100 UC... AC/DC

Wyłączniki nadprądowe serii EP100UC... należą do linii aparatury modułowej Redline stanowiącej kompleksową ofertę aparatury modułowej firmy General Electric.
Przeznaczone są do zabezpieczania obwodów prądu stałego i zmiennego.

Uwaga: wyłączniki Redline serii G60 zostały wycofane z produkcji i dostępne są wyłącznie do wyczerpania stanów magazynowych.

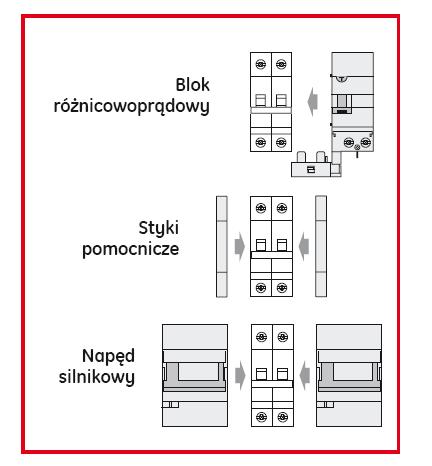

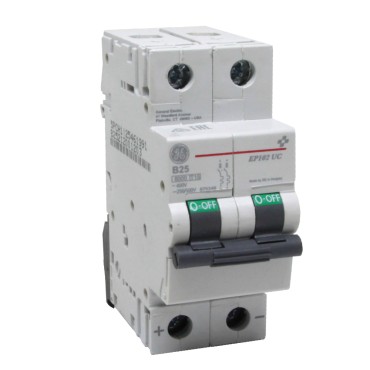

Uniwersalne wyłączniki EP100 UC (EP101UC, EP102UC) służą do zabezpieczania obwodów prądu stałego (Un 220/440 V DC) i zmiennego (Un 230/400 V AC). Dostępne są w wersji jedno- i dwubiegunowej, na prądy znamionowe 6 - 63 A (B) oraz 0,5 - 63 A (C).

Wyłączniki instalacyjne nadprądowe przeznaczone są do zabezpieczania przewodów i odbiorników energii elektrycznej przed skutkami zwarć i przeciążeń.
Wyłączniki nadprądowe wyposażone są w wyzwalacz elektromagnetyczny i termiczny.
Wyzwalacz elektromagnetyczny. W razie pojawienia się zwarcia elektromagnes działa bezpośrednio na mechanizm powodując natychmiastowe zadziałanie wyłącznika.
Wyzwalacz termiczny. Wyzwalanie zainicjowane jest przez element bimetalowy przez który przepływa prąd przeciążeniowy powodując jego nagrzewanie, a z upływem czasu odkształcenie.

Norma EN 60898 określa trzy typy charakterystyk wyłączników instalacyjnych: B, C i D.
Charakterystyka  B   - Icn = 3 do 5 x In
Charakterystyka  C   - Icn = 5 do 10 x In
Charakterystyka  D   - Icn = 10 do 20 x In
Wyłączniki nadprądowe uniwersalne (AC/DC) serii EP100 UC wykonywane są w charakterystyce B i C .
Norma EN/IEC 60947-2 pozostawia producentom dowolność w kalibracji wyzwalacza magnetycznego.
GE Power Protection oferuje dla tych charakterystyk następujące progi wyzwalania:
-B:  4 In
-C:  8,5 In (7,5 In dla 63A)

Szczegółowe dane  (w tym instalacja wyłączników nadprądowych serii EP100 UC w obwodach prądu stałego) dostępne w katalogu "Aparatura modułowa Redline ".
