| Producent | General Electric |
| Seria | Hti |
| Typ produktu | Wyłącznik nadprądowy |
| Znamionowa zwarciowa zdolność łączeniowa | 10kA |
| Montaż | Szyna DIN |

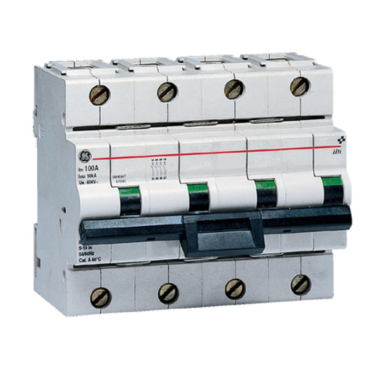

Wyłączniki nadprądowe serii Hti... należą do linii aparatury modułowej Redline stanowiącej kompleksową ofertę aparatury modułowej firmy General Electric.
Przeznaczone są do zabezpieczania obwodów prądu zmiennego w zakresie prądowym od 80 do 125 A.
Wyłączniki spełniaja normę IEC 60947-2.
Uwaga: wyłączniki Redline serii G60 zostały wycofane z produkcji i dostępne są wyłącznie do wyczerpania stanów magazynowych.
| Prąd znamionowy In (A) | 80, 100 i 125A |
| Napięcie znamionowe Un (V) | 240/415V AC |
| Konfiguracja biegunów | 1; 2; 3; 4 |
| Charakterystyki wyzwalania | 3-5 In (B) 5-10 In (C) 10-20 In (D) |
| Trwałość mechaniczna/łaczeniowa (cykle) | 10000/4000 |
| Obciążalność zwarciowa wg EN 60898 | 10kA |

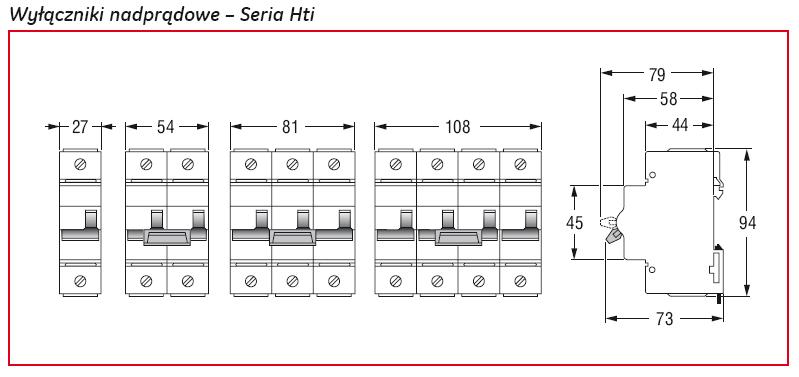

| Szerokość modułu | 27 mm |
Wyłączniki nadprądowe serii HTI -10kA, charakterystyki B, C, D
| Prąd In | char. B (3-5In) | char. C (5-10In) | char. D (10-20In) | |||
| [A] | Typ | Nr Kat. | Typ | Nr Kat. | Typ | Nr Kat. |
| Wyłączniki 1-polowe | ||||||
| 80 | Hti 101 B080 | 671504 | Hti 101 C080 | 671528 | Hti 101 D080 | 671552 |
| 100 | Hti 101 B100 | 671505 | Hti 101 C100 | 671529 | Hti 101 D100 | 671553 |
| 125 | Hti 101 B125 | 671506 | Hti 101 C125 | 671530 | Hti 101 D125 | 671554 |
| Wyłączniki 2-polowe | ||||||
| 80 | Hti 102 B080 | 671510 | Hti 102 C080 | 671534 | Hti 102 D080 | 671558 |
| 100 | Hti 102 B100 | 671511 | Hti 102 C100 | 671535 | Hti 102 D100 | 671559 |
| 125 | Hti 102 B125 | 671512 | Hti 102 C125 | 671536 | Hti 102 D125 | 671560 |
| Wyłączniki 3-polowe | ||||||
| 80 | Hti 103 B080 | 671516 | Hti 103 C080 | 671540 | Hti 103 D080 | 671564 |
| 100 | Hti 103 B100 | 671517 | Hti 103 C100 | 671541 | Hti 103 D100 | 671565 |
| 125 | Hti 103 B125 | 671518 | Hti 103 C125 | 671542 | Hti 103 D125 | 671566 |
| Wyłączniki 4-polowe | ||||||
| 80 | Hti 104 B080 | 671522 | Hti 104 C080 | 671546 | Hti 104 D080 | 671570 |
| 100 | Hti 104 B100 | 671523 | Hti 104 C100 | 671547 | Hti 104 D100 | 671571 |
| 125 | Hti 104 B125 | 671524 | Hti 104 C125 | 671548 | Hti 104 D125 | 671572 |
Wyłączniki instalacyjne nadprądowe Hti... przeznaczone są do zabezpieczania przewodów i odbiorników energii elektrycznej przed skutkami zwarć i przeciążeń w budownictwie i przemyśle. Wyłączniki nadprądowe wyposażone są w wyzwalacz elektromagnetyczny i termiczny.
Szczegółowe dane dostępne w katalogu "Aparatura modułowa Redline ".
| Symbol | Numer katalogowy | Ilość biegunów | Charakterystyka | Prąd znamionowy |
|---|---|---|---|---|
| Hti101 B100 | 671505 | 1P | B | 100A |
| Hti101 C100 | 671529 | 1P | C | 100A |
| Hti104 C080 | 671546 | 4P | C | 80A |
Przekaźniki termobimetalowe TA 200 DU... są to trójbiegunowe przekaźniki cieplne przeciążeniowe stanowiące podstawowe zabezpieczenie silnika. Przekaźniki służą do zabezpieczenia obwodów i silników prądu przemiennego przed przeciążeniem, zanikiem fazy i długim rozruchem. Występują w 6 podzakresach w zakresie od 66....200A . Przeznaczone są do współpracy ze stycznikami A/AF145...185. Klasa przekaźników: 10A
|
symbol |
Zakres nastaw w [A] |
kod katalogowy |
|
TA200 DU 90 |
66...90 |
1SAZ421201R1001 |
|
TA200 DU 110 |
80...110 |
1SAZ421201R1002 |
|
TA200 DU 135 |
100...135 |
1SAZ421201R1003 |
|
TA200 DU 150 |
110...150 |
1SAZ421201R1004 |
|
TA200 DU 175 |
130...175 |
1SAZ421201R1005 |
|
TA200 DU 200 |
150...200 |
1SAZ421201R1006 |
| Producent | General Electric |
| Seria | BP/BD |
| Typ produktu | Wyłącznik różnicowoprądowy |
| Prąd znamionowy In (A) | 16 do 100 A |
| Prąd różnicowy (mA) | 10, 30, 100, 300, 500, 1000 mA |
| Napięcie znamionowe Un (V) | 2P - 240 V, 4P - 240/415V |
| Czas zadziałania | poniżej 40 ms (bezzwłoczne) |
| Liczba biegunów | 2, 4 |
| Obciążalność zwarciowa | 10 kA (przy dobezpieczeniu) |
| Trwałość mechaniczna/łaczeniowa (cykle) | 20000/10000 |
| Temperatura otoczenia | Typ AC: -5 do +40, Typ A: -25 do +40 |
| Szerokość modułu | 36mm (2P), 72mm (4P) |
Wyłączniki różnicowoprądowe serii BP/BD... należą do linii aparatury modułowej Redline stanowiącej kompleksową ofertę aparatury modułowej firmy General Electric.
Wyłączniki spełniają normę EN 61008.
| Prąd znamionowy In (A) | 16, 25, 40, 63, 80, 100 A |
| Prąd różnicowy (mA) | 10, 30, 100, 300, 500, 1000 mA |
| Napięcie znamionowe Un (V) | 2P: 240 V 4P: 240/415V |
| Czas zadziałania | poniżej 40 ms (bezzwłoczne) powyżej 150ms (selektywny) |
| Liczba biegunów | 2; 4 |
| Obciążalność zwarciowa | 10 kA (przy dobezpieczeniu) |
| Trwałość mechaniczna/łaczeniowa (cykle) | 20000/10000 |
| Temperatyra otoczenia | Typ AC: -5 do +40 Typ A: -25 do +40 |
| Szerokość modułu | 36mm (2P); 72mm (4P) |
| Prąd In | 30 mA | 300mA | ||||
| [A] | Typ | Nr Kat. | Typ | Nr Kat. | ||
| Wyłączniki 2P | ||||||
|
25 |
BDC225/030 |
607125 |
BDC225/300 |
607127 |
||
|
40 |
BDC240/030 |
607126 |
BDC240/300 |
607128 |
||
|
63 |
BPC263/030 |
606134 |
BPC263/300 |
606150 |
||
|
80 |
BPC280/030 |
606135 |
BPC280/300 |
606151 |
||
|
100 |
BPC2100/030 |
606136 |
BPC2100/300 |
606152 |
||
|
Wyłączniki 4P |
||||||
|
25 |
BPC425/030 |
606208 |
BPC425/300 |
606224 |
||
|
40 |
BPC440/030 |
606209 |
BPC440/300 |
606225 |
||
|
63 |
BPC463/030 |
606210 |
BPC463/300 |
606226 |
||
|
80 |
BPC480/030 |
606211 |
BPC480/300 |
606227 |
||
|
100 |
BPC4100/030 |
606212 |
BPC4100/300 |
606228 |
||
| Prąd In | 30 mA | 300mA | ||||
| [A] | Typ | Nr Kat. | Typ | Nr Kat. | ||
| Wyłączniki 2P | ||||||
|
25 |
BPA225/030 |
606086 |
BPA225/300 |
606101 |
||
|
40 |
BPA240/030 |
606087 |
BPA240/300 |
606102 |
||
|
63 |
BPA263/030 |
606088 |
BPA263/300 |
606103 |
||
|
80 |
BPA280/030 |
606089 |
BPA280/300 |
606104 |
||
|
100 |
BPA2100/030 |
606090 |
BPA2100/300 |
606105 |
||
|
Wyłączniki 4P |
||||||
|
25 |
BPA425/030 |
606163 |
BPA425/300 |
606178 |
||
|
40 |
BPA440/030 |
606164 |
BPA440/300 |
606179 |
||
|
63 |
BPA463/030 |
606165 |
BPA463/300 |
606180 |
||
|
80 |
BPA480/030 |
606166 |
BPA480/300 |
606181 |
||
|
100 |
BPA4100/030 |
606167 |
BPA4100/300 |
606182 |
||
| Typ Ai | Typ Si | |||||
| Prąd In | 30 mA | 300mA | ||||
| [A] | Typ | Nr Kat. | Typ | Nr Kat. | ||
| Wyłączniki 2P | ||||||
|
25 |
BPAi225/030 |
606331 |
BPSi225/300 |
606337 |
||
|
40 |
BPAi240/030 |
606332 |
BPSi240/300 |
606338 |
||
|
63 |
BPAi263/030 |
606333 |
BPSi263/300 |
606339 |
||
|
80 |
- |
- |
BPSi280/300 |
606340 |
||
|
100 |
- |
- |
BPSi2100/300 |
606341 |
||
|
Wyłączniki 4P |
||||||
|
25 |
BPAi425/030 |
606334 |
BPSi425/300 |
606342 |
||
|
40 |
BPAi440/030 |
606335 |
BPSi440/300 |
606343 |
||
|
63 |
BPAi463/030 |
606336 |
BPSi463/300 |
606344 |
||
|
80 |
- |
- |
BPSi480/300 |
606345 |
||
|
100 |
- | - |
BPSi4100/300 |
606346 |
||
Wytrzymałość na prądy udarowe:
-BPA (typ AC), BPC (typ A) - 250A (8/20µs)
-BPS (typ S) - 3000A (8/20µs)
-BPAi (typ Ai) - 3000A (8/20µs)
-BPSi (typ Si) - 5000A (8/20µs)

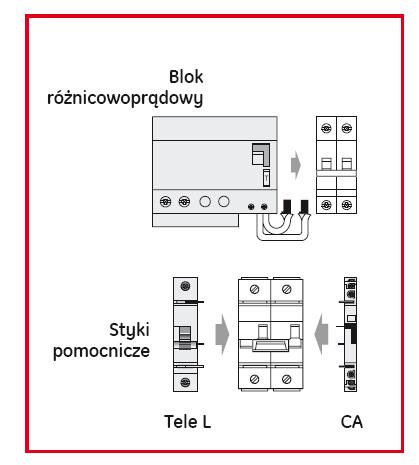

Wyłączniki różnicowoprądowe BPC, BDC, BPA, BPS, BPAi i BPSi można wyposażyć w:
-styki pomocnicze
-wyzwalacz wzrostowy
-wyzwalacz podnapięciowy
-łącznik krańcowy PBS
-napęd silnikowy
Szczegółowe dane techniczne (w tym wyłączniki selektywne BPS..) w katalogu "Aparatura modułowa Redline"
| Symbol | Numer katalogowy | Iość biegunów | Prąd różnicowy (czułość) | Prąd znamionowy | Typ zabepieczenia | Zwłoka |
|---|---|---|---|---|---|---|
| BPA216/030 | 606085 | 2 | 30mA | 16A | typ A | bezzwłoczny |
| BPA240/030 | 606087 | 2 | 30mA | 40A | typ A | bezzwłoczny |
| BPC263/030 | 606134 | 2 | 30mA | 63C | typ AC | bezzwłoczny |
| BPC263/300 | 606150 | 2 | 300mA | 63C | typ AC | bezzwłoczny |
| BPA425/030 | 606163 | 4 | 30mA | 25A | typ A | bezzwłoczny |
| BPA4100/030 | 606167 | 4 | 30mA | 100A | typ A | bezzwłoczny |
| BPC425/030 | 606208 | 4 | 30mA | 25C | typ AC | bezzwłoczny |
| BDC225/030 | 607125 | 2 | 30mA | 25C | typ AC | bezzwłoczny |
| BDC240/030 | 607126 | 2 | 30mA | 40C | typ AC | bezzwłoczny |
Przewody OLFLEX CLASSIC 100 to przewody sterownicze i przyłączeniowe o szerokim zakresie zastosowań wykonane w izolacji zewnętrznej PVC, z żyłami kolorowymi.
Budowa
- Linki z cienkich drucików z miedzi elektrolitycznej
- Izolacja żył z PVC, LAPP P8/1
- Żyły skręcone warstwowo
- Płaszcz zewnętrzny na bazie PVC, szary (RAL 7001)
Obszary zastosowań
- Fabryki produkcyjne, Maszyny przemysłowe, Instalacje wentylacji i klimatyzacji, Elektrownie
- Połączenia giętkie, nie do pracy ciągłej, nie przy wymuszonym prowadzeniu i obciążeniu mechanicznym
- Połączenia nieruchome
- Suche i wilgotne pomieszczenia, warunki przemysłowe, na zewnątrz tylko pod warunkiem ochrony przed promieniami UV i w podanym zakresie temperatur
Tabela wykonań (więcej szczegółów w załączonym katalogu pdf)
| Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
|
| OLFLEX CLASSIC 100; Uo/U: 300/500 V | OLFLEX CLASSIC 100; Uo/U: 300/500 V | |||||
| 00100004 | 2 X 0,5 | 4,8 | 00100414 | 2 X 1,0 | 5,7 | |
| 00100014 | 3 G 0,5 | 5,1 | 00100424 | 3 G 1,0 | 6,0 | |
| 00101224 | 3 X 0,5 | 5,1 | 00102034 | 3 X 1,0 | 6,0 | |
| 00100024 | 4 G 0,5 | 5,7 | 00100434 | 4 G 1,0 | 6,5 | |
| 00101234 | 4 X 0,5 | 5,7 | 00102044 | 4 X 1,0 | 6,5 | |
| 00100034 | 5 G 0,5 | 6,2 | 00100444 | 5 G 1,0 | 7,1 | |
| 00101244 | 5 X 0,5 | 6,2 | 00102054 | 5 X 1,0 | 7,1 | |
| 0010004 | 6 G 0,5 | 6,7 | 0010045 | 6 G 1,0 | 8,0 | |
| 0010005 | 7 G 0,5 | 6,7 | 0010046 | 7 G 1,0 | 8,0 | |
| 0010006 | 8 G 0,5 | 8,0 | 0010047 | 8 G 1,0 | 9,5 | |
| 0010007 | 10 G 0,5 | 8,6 | 0010049 | 10 G 1,0 | 10,2 | |
| 0010008 | 12 G 0,5 | 8,9 | 0010050 | 12 G 1,0 | 10,5 | |
| 0010009 | 14 G 0,5 | 9,5 | 0010052 | 16 G 1,0 | 11,8 | |
| 0010010 | 16 G 0,5 | 10,0 | 0010053 | 18 G 1,0 | 12,7 | |
| 0010011 | 21 G0,5 | 11,7 | 0010054 | 20 G 1,0 | 13,4 | |
| 0010012 | 24 G 0,5 | 12,4 | 0010056 | 25 G 1,0 | 14,7 | |
| 0010016 | 40 G 0,5 | 15,4 | 00100634 | 2 X 1,5 | 6,3 | |
| 00100214 | 2 X 0,75 | 5,4 | 00100644 | 3 G 1,5 | 6,7 | |
| 00100224 | 3 G 0,75 | 5,7 | 00101284 | 3 X 1,5 | 6,7 | |
| 00101254 | 3 X 0,75 | 5,7 | 00100654 | 4 G 1,5 | 7,2 | |
| 00100234 | 4 G 0,75 | 6,2 | 00101294 | 4 X 1,5 | 7,2 | |
| 00101264 | 4 X 0,75 | 6,2 | 00100664 | 5 G 1,5 | 8,1 | |
| 00100244 | 5 G 0,75 | 6,7 | 00101304 | 5 X 1,5 | 8,1 | |
| 00101274 | 5 X 0,75 | 6,7 | 0010068 | 7 G 1,5 | 8,9 | |
| 0010025 | 6 G 0,75 | 7,3 | 0010069 | 8 G 1,5 | 10,6 | |
| 0010026 | 7 G 0,75 | 7,3 | 0010071 | 12 G 1,5 | 12,0 | |
| 0010027 | 8 G 0,75 | 8,8 | 0010072 | 14 G 1,5 | 12,7 | |
| 0010028 | 9 G 0,75 | 9,4 | 0010074 | 18 G 1,5 | 14,4 | |
| 0010029 | 10 G 0,75 | 9,6 | 0010076 | 25 G 1,5 | 16,9 | |
| 0010030 | 12 G 0,75 | 9,9 | ||||
| 0010031 | 15 G 0,75 | 10,9 | ||||
| 0010032 | 18 G 0,75 | 11,7 | ||||
| 0010033 | 21 G 0,75 | 13,0 | ||||
| 0010034 | 25 G 0,75 | 13,8 | ||||
| 0010036 | 40 G 0,75 | 17,3 | ||||
| 0010037 | 50 G 0,75 | 19,2 | ||||
