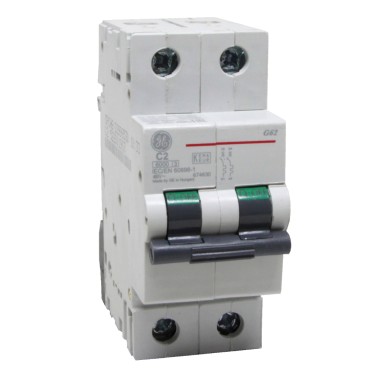

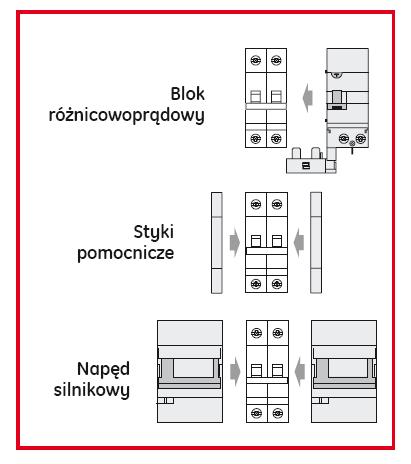

Redline. Wyłączniki nadprądowe G60... (6kA)

Linia aparatury modułowej Redline stanowi kompleksową ofertę aparatury modułowej General Electric, natomiast seria wyłączników nadprądowych G60... stanwi główny trzon oferty z linii Redline.

Uwaga: wyłączniki Redline serii G60 zostały wycofane z produkcji i dostępne są wyłącznie do wyczerpania stanów magazynowych.

Wyłączniki instalacyjne nadprądowe przeznaczone są do zabezpieczania przewodów i odbiorników energii elektrycznej przed skutkami zwarć i przeciążeń (głównie w budownictwie mieszkaniowym i komercyjnym). Zaprojektowane są tak aby mogły być obsługiwane przez nie wyszkolonych użytkowników. Wyłączniki nadprądowe wyposażone są w wyzwalacz elektromagnetyczny i termiczny.
Wyzwalacz elektromagnetyczny. W razie pojawienia się zwarcia elektromagnes działa bezpośrednio na mechanizm powodując natychmiastowe zadziałanie wyłącznika.
Wyzwalacz termiczny. Wyzwalanie zainicjowane jest przez element bimetalowy przez który przepływa prąd przeciążeniowy powodując jego nagrzewanie, a z upływem czasu odkształcenie

Norma EN 60898 określa trzy typy charakterystyk wyłączników instalacyjnych: B, C i D.
Charakterystyka  B   - Icn = 3 do 5 x In
Charakterystyka  C   - Icn = 5 do 10 x In
Charakterystyka  D   - Icn = 10 do 20 x In
Norma EN/IEC 60947-2 pozostawia producentom dowolność w kalibracji wyzwalacza magnetycznego.
GE Power Protection oferuje następujące progi wyzwalania:
-B:  4 In
-C:  8,5 In (7,5 In dla 63A)
-D:  14 In
-K:  10 In (6 In >2s)  Charakterystyka K zapobiega wyzwoleniu przy  rozruchu silników (prądy 6 In) przez minimum 2 sekundy. Charakterystyki B, C i D tego nie zagwarantują.

Szczegółowe dane dostępne w katalogu "Aparatura modułowa Redline ".
