| Producent | Schneider Electric |
| Seria | iC60N |
| Typ produktu | Wyłącznik nadprądowy |
| Napięcie znamionowe | 400V AC |
| Napięcie izolacji Ui (międzyfazowe) | 500V AC |
| Montaż | szyna DIN |
| Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1 | 6kA |
| 10kA |

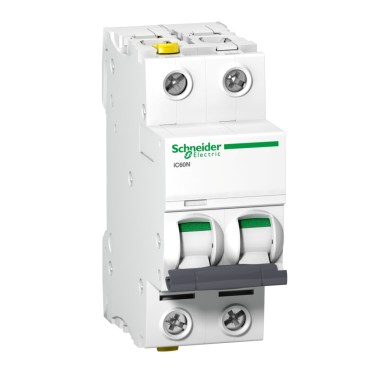

Wyłączniki nadprądowe serii iC60N z podwójnymi zaciskami (charakterystyka B,C,D) są produkowane przez firmę Schneider Electric i stanowią podstawową grupę produktów instalacyjnej aparatury modułowej systemu Acti 9. Wyłączniki nadprądowe iC60N służą do zabezpieczania obwodów przed przeciążeniami i zwarciami w instalacjach domowych i przemysłowych. Zgodność z normą IEC/EN 60947-2 .
Dodatkowe informacje oraz szczegółowe dane techniczne znaleźć można w załączonym katalogu.
Zapraszamy również do naszego sklepu internetowego: e-polimet.com.pl
| Prąd znamionowy In (A) | 0,5 - 63 A |
| Napięcie znamionowe Un (V) | 230/400V AC |
| Konfiguracja biegunów | 1; 2; 3; 4; |
| Charakterystyki wyzwalania | B, C, D |
| Trwałość mechaniczna/łączeniowa | 20000 cykli |
| Obciążalność zwarciowa | 6kA (char. B i C) |
Wyłączniki nadprądowe serii C60N - 6kA, charakterystyki B,C,D
| Wyłączniki 1P | |||
| Prąd znamionowy (In) | Charakterystyka B | Charakterystyka C | Charakterystyka D |
| 0.5 A | - | A9F04170 | A9F05170 |
| 1A | A9F03101 | A9F04101 | A9F05101 |
| 2A | A9F03102 | A9F04102 | A9F05102 |
| 3A | - | A9F04103 | A9F05103 |
| 4A | A9F03104 | A9F04104 | A9F05104 |
| 6A | A9F03106 | A9F04106 | A9F05106 |
| 10A | A9F03110 | A9F04110 | A9F05110 |
| 13A | A9F03113 | A9F04113 | A9F05113 |
| 16A | A9F03116 | A9F04116 | A9F05116 |
| 20A | A9F03120 | A9F04120 | A9F05120 |
| 25A | A9F03125 | A9F04125 | A9F05125 |
| 32A | A9F03132 | A9F04132 | A9F05132 |
| 40A | A9F03140 | A9F04140 | A9F05140 |
| 50A | A9F03150 | A9F04150 | A9F05150 |
| 63A | A9F03163 | A9F04163 | A9F05163 |
| Wyłączniki 1P+N | |||
| Prąd znamionowy (In) | Char. B | Char. C | Char. D |
| 0.5 A | - | A9F04670 | - |
| 1A | - | A9F04601 | - |
| 2A | - | A9F04602 | - |
| 3A | - | A9F04603 | - |
| 4A | - | A9F04604 | - |
| 6A | A9F03606 | A9F04606 | - |
| 10A | A9F03610 | A9F04610 | - |
| 13A | A9F03613 | A9F04613 | - |
| 16A | A9F03616 | A9F04616 | - |
| 20A | A9F03620 | A9F04620 | - |
| 25A | A9F03625 | A9F04625 | - |
| 32A | A9F03632 | A9F04632 | - |
| 40A | A9F03640 | A9F04640 | - |
| 50A | A9F03650 | A9F04650 | - |
| 63A | A9F03663 | A9F04663 | - |
| Wyłączniki 2P | |||
| Prąd znamionowy (In) | Char. B | Char. C | Char. D |
| 0.5 A | - | A9F04270 | A9F05270 |
| 1A | - | A9F04201 | A9F05201 |
| 2A | A9F03202 | A9F04202 | A9F05202 |
| 3A | - | A9F04203 | A9F0S203 |
| 4A | A9F03204 | A9F04204 | A9F05204 |
| 6A | A9F03206 | A9F04206 | A9F05206 |
| 10A | A9F03210 | A9F04210 | A9F05210 |
| 13A | A9F03213 | A9F04213 | A9F05213 |
| 16A | A9F03216 | A9F04216 | A9F0S216 |
| 20A | A9F03220 | A9F04220 | A9F05220 |
| 25A | A9F03225 | A9F04225 | A9F05225 |
| 32A | A9F03232 | A9F04232 | A9F05232 |
| 40A | A9F03240 | A9F04240 | A9F05240 |
| 50A | A9F03250 | A9F04250 | A9F05250 |
| 63A | A9F03263 | A9F04263 | A9F05263 |
| Wyłączniki 3P | |||
| Prąd znamionowy (In) | Char. B | Char. C | Char. D |
| 0.5 A | - | A9F04370 | A9F05370 |
| 1A | - | A9F04301 | A9F05301 |
| 2A | A9F03302 | A9F04302 | A9F05302 |
| 3A | - | A9F04303 | A9F05303 |
| 4A | - | A9F04304 | A9F05304 |
| 6A | A9F03306 | A9F04306 | A9F05306 |
| 10A | A9F03310 | A9F04310 | A9F05310 |
| 13A | A9F03313 | A9F04313 | A9F05313 |
| 16A | A9F03316 | A9F04316 | A9F05316 |
| 20A | A9F03320 | A9F04320 | A9F05320 |
| 25A | A9F03325 | A9F04325 | A9F05325 |
| 32A | ADF03332 | A9F04332 | A9F05332 |
| 40A | A9F03340 | A9F04340 | A9F05340 |
| 50A | A9F03350 | A9F04350 | A9F05350 |
| 63A | A9F03363 | A9F04363 | A9F05363 |
| Wyłączniki 3P+N | |||
| Prąd znamionowy (In) | Char. B | Char. C | Char. D |
| 0.5 A | - | A9F04770 | - |
| 1A | - | A9F04701 | - |
| 2A | - | A9F04702 | - |
| 3A | - | A9F04703 | - |
| 4A | - | A9F04704 | - |
| 6A | A9F03706 | A9F04706 | - |
| 10A | A9F03710 | A9F04710 | - |
| 13A | A9F03713 | A9F04713 | - |
| 16A | A9F03716 | A9F04716 | - |
| 20A | A9F03720 | A9F04720 | - |
| 25A | A9F03725 | A9F04725 | - |
| 32A | A9F03732 | A9F04732 | - |
| 40A | A9F03740 | A9F04740 | - |
| 50A | A9F03750 | A9F04750 | - |
| 63A | A9F03763 | A9F04763 | - |
| Wyłączniki 4P | |||
| Prąd znamionowy (In) | Char. B | Char. C | Char. D |
| 0.5 A | - | A9F04470 | A9F05470 |
| 1A | - | A9F04401 | A9F05401 |
| 2A | - | A9F04402 | A9F05402 |
| 3A | - | A9F04403 | A9F05403 |
| 4A | - | A9F04404 | A9F05404 |
| 6A | A9F03406 | A9F04406 | A9F05406 |
| 10A | A9F03410 | A9F04410 | A9F05410 |
| 13A | A9F03413 | A9F04413 | A9F05413 |
| 16A | A9F03416 | A9F04416 | A9F05416 |
| 20A | A9F03420 | A9F04420 | A9F05420 |
| 25A | A9F03425 | A9F04425 | A9F05425 |
| 32A | A9F03432 | A9F04432 | A9F05432 |
| 40A | A9F03440 | A9F04440 | A9F05440 |
| 50A | A9F03450 | A9F04450 | A9F05450 |
| 63A | A9F03463 | A9F04463 | A9F05463 |
