Wkładki topikowe cylindryczne

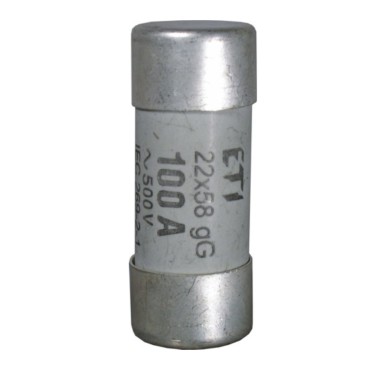

Wkładki topikowe cylindryczne 22x58 typu CH, char. gG, aM

Producent: ETI
Producent ETI
Seria CH22x58
Typ produktu Wkładka topikowa cylindryczna
Wielkość CH22
Charakterystyka gG, aM, aR, gR
  • Opis
  • Załączniki
  • Tabela wykonań

Wkładki topikowe cylindryczne CH

Zastosowanie - Wkładki topikowe cylindryczne CH ( z charakterystykami gG i aM ) służą do zabezpieczania urządzeń i instalacji elektrycznych, przed skutkami zwarć i przeciążeń. Wkładki topikowe cylindryczne nie posiadają wskaźnika zadziałania.

Dane techniczne:
Napięcia
znamionowe		 400VAC,500VAC,690AC
Prądy
znamionowe		 CH8 1-25A/400V
CH10 0,5 - 16A / 500V (20 - 32A / 400V
CH14 2-25A / 690V, 32 - 50A/500V
CH22 16-40A/690V, 50-100A/500V, (50A/690V aM)
Częstotliwość
znamionowa		 50 Hz
Zwarciowa
zdolność wyłączania		 CH8 50kA
CH10 100kA
CH14 2-25A/80kA,32-50A/120kA
CH22 16 - 40A/80kA (50A/80kA aM, 50-100A/120kA
Charakterystyki gG,aM
Materiał korpusu Porcelana C110, C410
Materiał styków Cu Zn 28, Gal.Ag



Tabela wykonań:

22 x 58 gG, aM - bez wskaźnika zadziałania wkładki
In
(A)		 Typ Nr kodowy
gG		 Typ Nr kodowy
aM		 Un (V) Pakowanie
(szt.)		 Waga
(g)
16 СН22x58 qG 16A 002640009 CH22x58 aM 16A 002641009 690 10/480 51
20 СН22x58 qG 20A 002640011 CH22x58 aM 20A 002641011 690 10/480 51
25 СН22x58 qG 25A 002640013 CH22x58 aM 25A 002641013 690 10/480 51
32 СН22x58 qG 32A 002640015 CH22x58 aM 32A 002641015 690 10/480 51
40 CH22x58 qG 40A 002640017 CH22x58 aM 40A 002641017 690 10/480 51
50 CH22x58 qG 50A 002640019 CH22x58 aM 50A 002641019 500VqG
/690VaM		 10/480 51
63 СН22x58 qG 63A 002640021 CH22x58 aM 63A 002641021 500 10/480 51
80 СН22x58 qG 80A 002640023 CH22x58 aM 80A 002641023 500 10/480 51
100 СН22x58 qG 100A 002640025 CH22x58 aM 100A 002641025 500 10/180 51



Katalog
Symbol Numer katalogowy Charakterystyka Prąd znamionowy Napięcie znamionowe AC
CH22x58 gG 16A/690V 002640009 gG 16A 690V AC
CH22x58 gG 20A/690V 002640011 gG 20A 690V AC
CH22x58 gG 25A/690V 002651044 gG 25A 690V AC
CH22x58 gG 32A/690V 002651045 gG 32A 690V AC
CH22x58 gG 40A/690V 002640017 gG 40A 690V AC
CH22x58 gG 50A/500V 002651047 gG 50A 500V AC
CH22x58 gG 63A/500V 002651048 gG 63A 500V AC
CH22x58 gG 80A/500V 002651049 gG 80A 500V AC
CH22x58 gG 100A/500V 002651050 gG 100A 500V AC
CH22x58 gG 125A/500V 002643027 gG 125A 500V AC
CH22x58 aM 16A / 690V 002641009 aM 16A -
CH22x58 aM 20A/690V 002641011 aM 20A 690V AC
CH22x58 aM 25A/690V 002641013 aM 25A 690V AC
CH22x58 aM 32A/690V 002641015 aM 32A 690V AC
CH22x58 aM 40A/690V 002641017 aM 40A 690V AC
CH22x58 aM 50A/690V 002641019 aM 50A 690V AC
CH22x58 aM 63A/500V 002641021 aM 63A 500V AC
CH22x58 aM 80A/500V 002641023 aM 80A 500V AC
CH22x58 aM 100A/500V 002641025 aM 100A 500V AC
CH22x58 aR 20A/690V 002645011 aR 20A 690V AC
CH22x58 aR 25A/690V 002645013 aR 25A 690V AC
CH22x58 aR 32A/690V 002645015 aR 32A 690V AC
CH22x58 aR 40A/690V 002645017 aR 40A 690V AC
CH22x58 aR 50A/690V 002645019 aR 50A 690V AC
CH22x58 aR 63A/690V 002645021 aR 63A 690V AC
CH22x58 aR 80A/600V 002645023 aR 80A 600V AC
CH22x58 aR 100A/500V 002645025 aR 100A 500V AC
AQS22UQ/20A/690V 002645147 gR 20A 690V AC
AQS22UQ/25A/690V 002645148 gR 25A 690V AC
AQS22UQ/32A/690V 002645149 gR 32A 690V AC
AQS22UQ/40A/690V 002645150 gR 40A 690V AC
AQS22UQ/50A/690V 002645151 gR 50A 690V AC
AQS22UQ/63A/690V 002645152 gR 63A 690V AC
AQS22UQ/80A/690V 002645153 gR 80A 690V AC
AQS22UQ/100A/690V 002645154 gR 100A 690V AC
