Wkładki topikowe cylindryczne

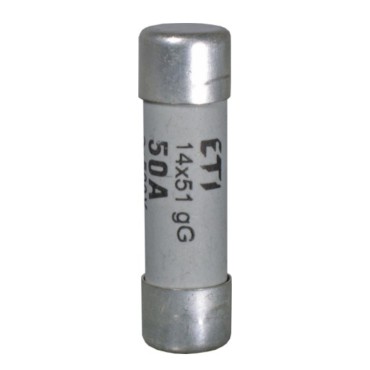

Wkładki topikowe cylindryczne 14x51 typu CH, char. gG, aM

Producent: ETI
Producent ETI
Seria CH14x51
Typ produktu Wkładka topikowa cylindryczna
Wielkość CH14
Charakterystyka gG, aM, aR, gR
  • Opis
  • Załączniki
  • Tabela wykonań

Wkładki topikowe cylindryczne CH

Zastosowanie - Wkładki topikowe cylindryczne CH ( z charakterystykami gG i aM ) służą do zabezpieczania urządzeń i instalacji elektrycznych, przed skutkami zwarć i przeciążeń. Wkładki topikowe cylindryczne nie posiadają wskaźnika zadziałania.

Dane techniczne:
Napięcia
znamionowe		 400VAC,500VAC,690AC
Prądy
znamionowe		 CH8 1-25A/400V
CH10 0,5 - 16A / 500V (20 - 32A / 400V
CH14 2-25A / 690V, 32 - 50A/500V
CH22 16-40A/690V, 50-100A/500V, (50A/690V aM)
Częstotliwość
znamionowa		 50 Hz
Zwarciowa
zdolność wyłączania		 CH8 50kA
CH10 100kA
CH14 2-25A/80kA,32-50A/120kA
CH22 16 - 40A/80kA (50A/80kA aM, 50-100A/120kA
Charakterystyki gG,aM
Materiał korpusu Porcelana C110, C410
Materiał styków Cu Zn 28, Gal.Ag



Tabela wykonań:

14x51 gG, aM - bez wskaźnika zadziałania wkładki
In (A) Typ Nr kodowy gG Typ Nr kodowy aM Un (V) Pakowanie (szt.) Waga (q)
2 CH14x51 gG 2A 002630001 CH14x51 aM 2A 002631001 690 10/200 18,6
4 CH14x51 gG 4A 002630003 CH14x51 aM 4A 002631003 690 10/200 18,6
6 CH14x51 gG 6A 002630005 CH14x51 aM 6A 002631005 690 10/200 18,6
8 CH14x51 gG 8A 002630006 CH14x51 aM 8A 002631006 690 10/200 18,6
10 CH14x51 gG 10A 002630007 CH14x51 aM 10A 002631007 690 10/200 18,6
12 CH14x51 gG 12A 002630008 CH14x51 aM 12A 002631008 690 10/200 18,6
16 CH14x51 gG 16A 002630009 CH14x51 aM 16A 002631009 690 10/200 18,6
20 CH14x51 gG 20A 002630011 CH14x51 aM 20A 002631011 690 10/200 18,6
25 CH14x51 gG 25A 002630013 CH14x51 aM 25A 002631013 690 10/200 18,6
32 CH14x51 gG 32A 002630015 CH14x51 aM 32A 002631015 500 10/200 18,6
40 CH14x51 gG 40A 002630017 CH14x51 aM 40A 002631017 500 10/200 18,6
50 CH14x51 gG 50A 002630019 CH14x51 aM 50A 002631019 500 10/200 18,6



Katalog
Symbol Numer katalogowy Charakterystyka Prąd znamionowy Napięcie znamionowe AC
CH14x51 gG 2A/690V 002630001 gG 2A 690V AC
CH14x51 gG 4A/690V 002630003 gG 4A 690V AC
CH14x51 gG 6A/690V 002630005 gG 6A 690V AC
CH14x51 gG 8A/690V 002630006 gG 8A 690V AC
CH14x51 gG 10A/690V 002651028 gG 10A 690V AC
CH14x51 gG 12A/690V 002630008 gG 12A 690V AC
CH14x51 gG 16A/690V 002651030 gG 16A 690V AC
CH14x51 gG 20A/690V 002651031 gG 20A 690V AC
CH14x51 gG 25A/690V 002651032 gG 25A 690V AC
CH14x51 gG 32A/500V 002651033 gG 32A 500V AC
CH14x51 gG 40A/500V 002651034 gG 40A 500V AC
CH14x51 gG 50A/500V 002651035 gG 50A 500V AC
CH14x51 aM 2A/690V 002631001 aM 2A 690V AC
CH14x51 aM 4A/690V 002631003 aM 4A 690V AC
CH14x51 aM 6A/690V 002631005 aM 6A 690V AC
CH14x51 aM 8A/690V 002631006 aM 8A 690V AC
CH14x51 aM 10A/690V 002631007 aM 10A 690V AC
CH14x51 aM 12A/690V 002631008 aM 12A 690V AC
CH14x51 aM 16A/690V 002631009 aM 16A 690V AC
CH14x51 aM 20A/690V 002631011 aM 20A 690V AC
CH14x51 aM 25A/690V 002631013 aM 25A 690V AC
CH14x51 aM 32A/500V 002631015 aM 32A 500V AC
CH14x51 aM 40A/500V 002631017 aM 40A 500V AC
CH14x51 aM 50A/500V 002631019 aM 50A 500V AC
CH14x51 aR 10A/690V 002635007 aR 10A 690V AC
CH14x51 aR 12A/690V 002635008 aR 12A 690V AC
CH14x51 aR 16A/690V 002635009 aR 16A 690V AC
CH14x51 aR 20A/690V 002635011 aR 20A 690V AC
CH14x51 aR 25A/690V 002635013 aR 25A 690V AC
CH14x51 aR 32A/690V 002635015 aR 32A 690V AC
CH14x51 aR 40A/600V 002635017 aR 40A 600V AC
CH14x51 aR 50A/500V 002635019 aR 50A 500V AC
AQS14UQ/6A/690V 002645137 gR 6A 690V AC
AQS14UQ/8A/690V 002645138 gR 8A 690V AC
AQS14UQ/10A/690V 002645139 gR 10A 690V AC
AQS14UQ/12A/690V 002645140 gR 12A 690V AC
AQS14UQ/16A/690V 002645141 gR 16A 690V AC
AQS14UQ/20A/690V 002645142 gR 20A 690V AC
AQS14UQ/25A/690V 002645143 gR 25A 690V AC
AQS14UQ/32A/690V 002645144 gR 32A 690V AC
AQS14UQ/40A/690V 002645145 gR 40A 690V AC
AQS14UQ/50A/690V 002645146 gR 50A 690V AC
