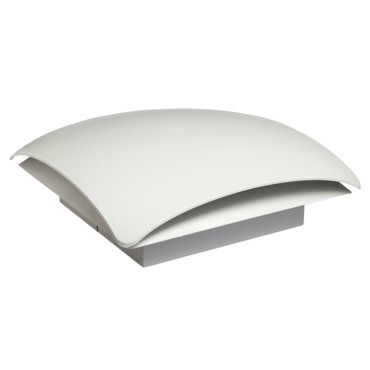

Wentylator dachowy RFP018 znajduje zastosowanie w szafach rozdzielczych, z których wskutek intensywnego powstawania strat cieplnych musi być odprowadzone podgrzane powietrze. Zapobiega to przegrzaniu zamontowanych w szafie komponentów. Włóknina filtrująca powietrze może być łatwo wymieniana bez użycia narzędzi. Wentylator ten zapewnia również wentylację pasywną.
Podstawowe cechy:
| Wentylator osiowy ułożyskowany | żywotność min. 50 000h przy +25°C ramka aluminiowa, wirnik z tworzywa sztucznego |
| Zaciski | zacisk trójbiegunowy 2,5mm², siła dokręcania 0.8Nm max. |
| Materiał obudowy | tworzywo sztuczne UL94 V-0, jasnoszare odporne na warunki atmosferyczne i prom. UV |
| Wkład filtru | G3 według DIN EN 779, przeciętny stopień oczyszczania 85% |
| Materiał filtrujący | włókno sztuczne o budowie progresywnej, odporne na temperaturę do +100°C do wielokrotnego zastosowania - czyszczenie przez płukanie, natrysk i trzepanie |
| Stopień i klasa ochrony | IP32 |
|
Nr katalogowy |
Napięcie |
Ilość powietrza |
|
Głębokość | Wykrój montażowy |
Temperatura pracy |
| 01860.0-00 |
230V AC
|
300m³/h | 68W |
52mm
|
250 x 250mm + 0,4 | -10 do +70°C |
| 01861.0-00 |
230V AC
|
500m³/h
|
64W |
107mm
|
250 x 250mm + 0,4 | -25 do +70°C |
Obudowy Harting do złącz wielostykowych , rozmiar 16 B , jeden rygiel
| Zdjęcia | Nazwa | Numer katalogowy |
Opis |
 |
Han 16B-gs-R-M25 | 19 30 016 1541 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
| |
Han 16B-gs-R-M32 | 19 30 016 1542 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
 |
Han 16B-gs-R-M32 | 19 30 016 0547 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
| |
Han 16B-gs-R-M40 | 19 30 016 0548 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
 |
Han 16B-gg-R-M25 | 19 30 016 1441 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
|
Han 16B-gg-R-M32 | 19 30 016 1442 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
 |
Han 16B-gg-R-M32 | 19 30 016 0447 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
| |
Han 16B-gg-R-M40 | 19 30 016 0448 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
 |
Han 16B-g-R | 09 30 016 0803 | górna część obudowy z metrycznym gwintem przyłączeniowym bez wyprowadzenia kabla |
| Zdjęcia | Nazwa | Numer katalogowy | Opis |
 |
Han 16B-agg-LB | 09 30 016 0307 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na przegrodach |
 |
Han 16B-agg-LB-K | 09 30 016 0306 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na przegrodach z plastikową pokrywą |
|
Han 16B-agg-LB-K (pokrywa aluminiowa) |
09 30 016 0318 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na przegrodach z metalową pokrywą |
 |
Han 16B-asg1-LB-M25 | 19 30 016 1251 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z jednym wejściem kablowym |
|
Han 16B-asg2-LB-M25 | 19 30 016 1291 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z dwoma wejściami kablowymi |
 |
Han 16B-asg1-LB-M32 | 19 30 016 0252 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z jednym wejściem kablowym |
|
Han 16B-asg2-LB-M25 | 19 30 016 0291 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z dwoma wejściami kablowymi |
|
Han 16B-asg2-LB-M32 | 19 30 016 0292 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z dwoma wejściami kablowymi |
 |
Han 16B-asg1-LB-K-M25 | 19 30 016 1256 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z plastikową pokrywą z jednym wejściem kablowym |
|
Han 16B-asg2-LB-K-M25 | 19 30 016 1296 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z plastikową pokrywą z dwoma wejściami kablowymi |
|
Han 16B-asg2-LB-K-M25 (pokrywa Aluminiowa) |
19 30 016 2296 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z metalową pokrywą z dwoma wejściami kablowymi |
 |
Han 16B-asg2-LB-K-M32 | 19 30 016 0297 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z plastikową pokrywą z dwoma wejściami kablowymi |
|
Han 16B-asg2-LB-K-M32 (pokrywa Aluminiowa) |
19 30 016 7297 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z metalową pokrywą z dwoma wejściami kablowymi |
Higroterma ETF012 z zewnętrznym sensorem to elektroniczna higroterma które kontroluje temperaturę i wilgotność względną w szafach i obudowach układów elektrycznych i elektronicznych. Przy osiągnięciu zadanych wartości, załącza ogrzewanie lub wentylację. Zapobiega w ten sposób tworzeniu się kondensatu na podzespołach elektronicznych. Szeroki zakres zasilania pozwala na zastosowanie urządzenia na całym świecie. Zewnętrzny czujnik może być umiejscowiony w dowolnym miejscu w szafie aby precyzyjnie dokonywać pomiarów temperatury i wilgotności.
res napięcia zasilania| Różnica przełączania (temperatura) | 2K (±1K tolerancji) przy +25°C (+77°F), 50% RH |
| Różnica przełączania (wilgotność) | 4% RH (±1% tolerancji) przy +25°C (+77°F), 50% RH |
| Czas reakcji (wilgotność) | ok. 5s |
| Rodzaj kontaktu | przełączny CO (przekaźnik) |
| Max. prąd łączenia (wyjście przekaźnikowe) | AC 240V, 10 (1,6) A DC 60V, 0,6A |
| Max. prąd rozruchowy | AC 30A przez 10 s |
| Wskaźnik działania | LED |
| Podłączenie | 5-polowe zaciski, siła dokręcania 0,5Nm |
| Montaż | klamra mocująca na szynach DIN 35mm, EN 60715 |
| Obudowa | tworzywo sztuczne UL94 V-0, jasnoszare |
| Wymiary | 77 x 60 x 43mm |
| Pozycja pracy | pionowa |
| Temperatura pracy | -40 do +60°C |
| Stopień ochrony | IP20 |
|
Nr katalogowy |
Nr katalogowy |
Napięcie pracy |
Zakres |
Zakres wilgotności |
| 01231.0-00 | 01231.0-01 | 100-240V AC, (min. 90V AC, max. 265V AC) |
0 do +60°C | 50 do 90% RH |
| 01231.1-00 | 01231.1-01 | 24-48V DC (min. 20V DC, max. 60V DC) |
0 do +60°C | 50 do 90% RH |
