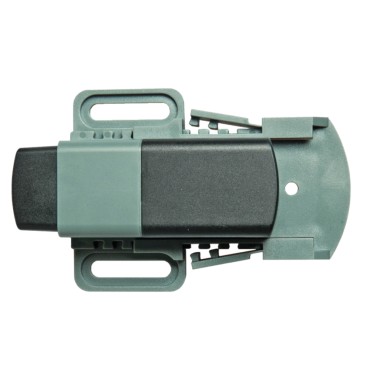

Wyłącznik drzwiowy DS013 monitoruje pozycję drzwi szafy i jest dostępny w trzech wersjach. Przykładowo, może być stosowany do włączania lampy w rozdzielni podczas otwierania drzwi (NC) lub do wyłączenia wentylatora w czasie otwartych drzwi (NO). Wersja ze stykiem przełącznym (CO) może być używana jako normalnie zamknięty i / lub normalnie otwarty kontakt. Szeroki zakres regulacji mechanicznej wyłącznika drzwiowego DS 013 oferuje wszechstronne obszary zastosowań: element wykonawczy ze stykiem jest regulowany w zakresie 35mm, natomiast element mocujący z otworami na śruby oferuje dodatkowe 21mm. Skok głowicy przełączającej styk to następne 8mm.
Podstawowe cechy:
| Max. prąd łączenia | AC 250V, 10 (1,5) A |
| Podłączenie | zaciski 4-polowe z uchwytem odciążającym, siła dokręcania 0,5Nm max. |
| Obudowa | tworzywo sztuczne UL94 V-0, szare/czarne |
| Montaż | śruby (M5) |
| Wymiary | 87 x 64 x 30mm |
| Pozycja pracy | dowolna |
| Stopień i klasa ochrony | IP20 |
|
Nr katalogowy |
Model |
Podłączenie |
| 01350.0-00 | Styk przełączny (CO) | Kabel okrągły, giętki (z końcówką kablową) 0,75mm² do 1,0mm² |
| 01351.0-00 | Normalnie zamknięty (NC) | Kabel okrągły, giętki (z końcówką kablową) 0,75mm² do 1,5mm² |
| 01352.0-00 | Normalnie otwarty (NO) | Kabel okrągły, giętki (z końcówką kablową) 0,75mm² do 1,5mm² |
Wsuwki izolowane WI , z długą tuleją miedzianą, do podwójnego zaciskania
Materiał: mosiądz.
Pokrycie: cynowane galwanicznie.
Izolacja: polichlorek winylu (PCV ).
Temp. pracy: -5 ÷ +60 ºC
Opakowanie: 100 sztuk
Tabela wykonań:
| Typ | Art. nr | Przekrój [mm2] |
Wymiary [mm] | Rozmiar | Kolor | ||
| d | L1 | L2 | |||||
| WI 2,8-1/0,5 PCV | E10KN-03020101901 | 0,5-1 | 1,7 | 18 | 6,2 | 2,8x0,5 | Czerwony |
| WI 2,8-1/0,8 PCV | E10KN-03020102001 | 18,9 | 6,5 | 2,8x0,8 | |||
| WI 4,8-1/0,5 PCV | E10KN-03020102101 | 19 | 4,8x0,5 | ||||
| WI 4,8-1/0,8 PCV | E10KN-03020102201 | 19,9 | 6,7 | 4,8x0,8 | |||
| WI 6,3-1/0,8 PCV | E10KN-03020102501 | 21,8 | 7,7 | 6,3x0,8 | |||
| WI 4,8-2,5/0,5 PCV | E10KN-03020102301 | 1,5-2,5 | 2,3 | 18 | 6,2 | 4,8x0,5 | Niebieski |
| WI 4,8-2,5/0,8 PCV | E10KN-03020102401 | 18,9 | 6,5 | 4,8x0,8 | |||
| WI 6,3-2,5/0,8 PCV | E10KN-03020102601 | 21,8 | 7,7 | 6,3x0,8 | |||
| WI 6,3-6/0,8 PCV | E10KN-03020102701 | 2,5-6 | 3,4 | 24 | 7,7 | 6,3x0,8 | Żółty |
Wsuwki izolowane typu WI ... B , bez dodatkowej tuleji, do pojedynczego zaciskania
Materiał: mosiądz.
Pokrycie: cynowane galwanicznie.
Izolacja: polichlorek winylu (PCV ).
Temp. pracy: -5 ÷ +60 ºC
Opakowanie: 100 sztuk
Tabela wykonań:
| Typ | Art. nr | Przekrój [mm2] |
Wymiary [mm] | Rozmiar | Kolor | ||
| d | L1 | L2 | |||||
| WI 2,8-170,5 BPCV | E10KN-03020200101 | 0,5-1 | 1,7 | 18,5 | 6,5 | 2,8x0,5 | Czerwony |
| WI 2,8-1/0,8 BPCV | E10KN-03020200201 | 2,8x0,8 | |||||
| WI 4,8-1/0,5 BPCV | E10KN-03020200301 | 19 | 4,8x0,5 | ||||
| WI 4,8-1/0,8 BPCV | E10KN-03020200401 | 6,7 | 4,8x0,8 | ||||
| WI 6,3-1/0,8 BPCV | E10KN-03020200701 | 21 | 7,7 | 6,3x0,8 | |||
| WI 4,8-2,5/0,5 BPCV | E10KN-03020200501 | 1,5-2,5 | 2,3 | 19 | 6,2 | 4,8x0,5 | Niebieski |
| WI 4,8-2,5/0,8 BPCV | E10KN-03020200601 | 6,5 | 4,8x0,8 | ||||
| WI 6,3-2,5/0,8 BPCV | E10KN-03020200801 | 21 | 7,7 | 6,3x0,8 | |||
| WI 6,3-6/0,8 BPCV | E10KN-03020200901 | 2,5-6 | 3,4 | 24 | 7,7 | 6,3x0,8 | Żółty |
