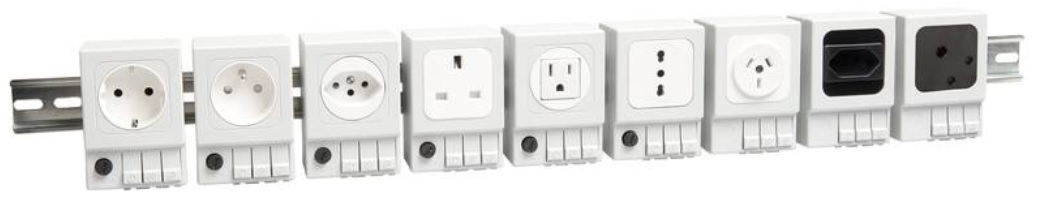

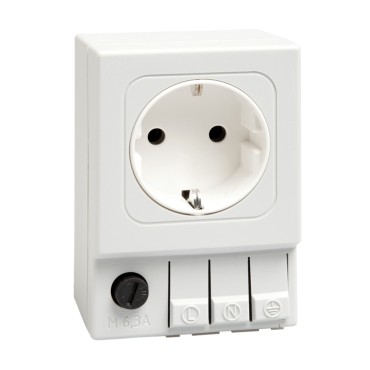

Gniazdka zasilające SD025 mocowane są na szynach DIN 35mm i podłączane za pomocą zacisków bezśrubowych (szybkozłączki). Dostarczane są z bezpiecznikiem lub bez oraz produkowane są we wszystkich rozpowszechnionych standardach.
Podstawowe cechy:
| Podłączenie | 3 zaciski dla przewodów licowych z końcówką kablową lub przewodów drutowych 0,5 - 2,5mm² |
| Montaż | klamra mocująca na szynach DIN 35mm , EN 60715 |
| Obudowa | tworzywo sztuczne UL94 V-0, jasnoszare |
| Wymiary | 92 x 62 x 48mm |
| Pozycja pracy | dowolna |
| Temperatura pracy | 45 do +70°C |
| Stopień i klasa ochrony | IP20 / I (z przewodem ochronnym) |
|
Nr katalogowy |
Napięcie pracy |

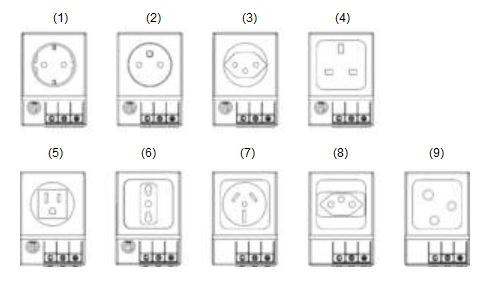

Standard gniazda |
Model |
Prąd nominalny |
|
03500.0-00
|
250V AC
|
Niemcy / Rosja (1) |
z bezpiecznikiem¹
|
6,3A
|
|
03500.0-01
|
250V AC
|
Niemcy / Rosja (1)
|
bez bezpiecznika
|
16,0A
|
|
03501.0-00
|
250V AC
|
Francja / Polska (2)
|
z bezpiecznikiem¹
|
6,3A
|
|
03501.0-01
|
250V AC
|
Francja / Polska (2)
|
bez bezpiecznika
|
16,0A
|
|
03502.0-00
|
250V AC | Szwajcaria (3) |
z bezpiecznikiem¹
|
6,3A
|
|
03502.0-01
|
250V AC
|
Szwajcaria (3) |
bez bezpiecznika
|
10,0A |
| 03503.0-00 |
250V AC
|
Wielka Brytania / Irlandia (4) |
z bezpiecznikiem¹
|
6,3A
|
|
03503.0-01
|
250V AC
|
Wielka Brytania / Irlandia (4) |
bez bezpiecznika
|
13,0A
|
|
03504.0-00
|
AC 125V
|
USA / Kanada (5) |
z bezpiecznikiem¹
|
6,3A
|
|
03504.0-01
|
AC 125V
|
USA / Kanada (5)
|
bez bezpiecznika
|
15,0A
|
|
03505.0-00
|
AC 250V
|
Włochy (6)
|
z bezpiecznikiem¹
|
6,3A
|
| 03505.0-01 |
AC 250V
|
Włochy (6)
|
bez bezpiecznika
|
16,0A
|
|
03507.0-01
|
AC 240V | Australia (7) |
bez bezpiecznika
|
10,0A
|
| 03508.0-01 |
AC 240V
|
Brazylia (8) |
bez bezpiecznika
|
13,0A |
¹ bezpiecznik rurkowy Ø 5 x 20 mm
Końcówki tulejkowe izolowane typu HI 2X
Materiał: Cu.
Pokrycie: cynowane.
Izolacja: poliamid 6.6
Temp. pracy: -30 ÷ +95 ºC
Wykonanie: DIN 46228/4
(dotyczy tylko części
miedzianej końcówki).
Zastosowanie:
utrzymania razem dwóch
przewodów wielodrutowych.
Końcówki HI 2X dostępne są u nas
w opakowaniach po 100 szt.
Tabela wykonań, "kolor niemiecki' (N)
| Typ | Numer katalogowy | Przekrój | Wymiary [mm] | ||||||
| [mm2] | AWG | L1 | L2 | d1 | C x B | S1 | S2 | ||
| HI 2X0,5/8 1) | E08KH-02020103901 | 2x0,5 | 2x20 | 15,0 | 8 | 1,4 | 2,5x4,7 | 0,15 | 0,25 |
| HI 2X0,75/8 | E08KH-02020104121 | 2x0,75 | 2x20 | 15,0 | 8 | 1,7 | 2,8x5 | 0,15 | 0,25 |
| HI 2X0,75/10 | E08KH-02020104401 | 17,0 | 10 | ||||||
| HI 2X1/8 1) | E08KH-02020104721 | 2x1 | 2x18 | 15,0 | 8 | 1,95 | 3,4x5,4 | 0,15 | 0,3 |
| HI 2X1/10 1) | E08KH-02020104921 | 17,0 | 10 | ||||||
| HI 2X1,5/8 1) | E08KH-02020105121 | 2x1,5 | 2x16 | 16,0 | 8 | 2,2 | 3,6x6,6 | 0,15 | 0,3 |
| HI 2X1,5/12 1) | E08KH-02020105301 | 20,0 | 12 | ||||||
| HI 2X2,5/10 2) | E08KH-02020105521 | 2x2,5 | 2x14 | 18,5 | 10 | 2,8 | 4,2x7,8 | 0,2 | 0,3 |
| HI 2X2,5/13 2) | E08KH-02020105701 | 21,5 | 13 | ||||||
| HI 2X4/12 2) | E08KH-02020102101 | 2x4 | 2x12 | 23,0 | 12 | 3,7 | 4,9x8,9 | 0,2 | 0,4 |
| HI 2X6/14 | E08KH-02020102301 | 2x6 | 2x10 | 26,0 | 14 | 4,8 | 6,9x10,0 | 0,2 | 0,4 |
| HI 2X10/14 | E08KH-02020102601 | 2x10 | 2x8 | 26,0 | 14 | 6,4 | 7,2x13 | 0,2 | 0,4 |
| HI 2X16/14 (50szt) |
E08KH-02020102901 | 2x16 | 2x6 | 30,0 | 14 | 8,2 | 9,6x18,4 | 0,2 | 0,4 |
1) Dla tych przekrojów kolor izolacji „F” jest taki sam jak kolor wg DIN
w związku z tym występuje wyłącznie wykonanie „DIN”.
2) Dla tych przekrojów niemiecki kolor izolacji jest taki sam jak kolor wg DIN
w związku z tym występuje wyłącznie wykonanie „N”.
Końcówki widełkowe izolowane KWI
Materiał: Cu.
Pokrycie: cynowane galwanicznie.
Izolacja:
poliamid 6.6;
poliwęglan – wyróżnik PC.
Temp. pracy:
-30 ÷ +95 ºC – poliamid 6.6;
-50 ÷ +120 ºC – poliwęglan.
Wykonanie: DIN 46237 – dotyczy tylko części rurkowej.
Tabela wykonań
| Poliamid 6.6 | Poliwęglan | Przekrój [mm2] |
Wymiary [mm] | Rys. | Kolor | Zacisk | ||||||
| Typ | Art. nr | Typ | Art. nr | d | s | a | E | W | ||||
| KWI 0,5/2 | E09K0-02030100101 | - | - | 0,1-0,5 | 1,0 | 0,5 | 4 | 14,0 | 5,0 | A | Żółty | M 2 |
| KWI 0,5/3 | E09K0-02030100301 | - | - | M 3 | ||||||||
| KWI 0,5/3,5 | E09K0-02030100401 | - | - | 16,0 | 6,0 | M 3,5 | ||||||
| KWI 0,5/4 | E09K0-02030100501 | - | - | 6,5 | M 4 | |||||||
| KWI 0,5/5 | E09K0-02030100601 | - | - | 8,0 | M 5 | |||||||
| KWI 1/2,5 | E09K0-02030100700 | KWI 1/2,5 PC | E09K0-02030300100 | 0,75-1 | 1,6 | 0,8 | 5 | 16,0 | 6,0 | A | Czerw. | M 2,5 |
| KWI 1/3 | E09K0-02030100800 | KWI 1/3 PC | E09K0-02030300200 | M 3 | ||||||||
| KWI 1/3,5 | E09K0-02030100900 | KWI 1/3,5 PC | E09K0-02030300300 | M 3,5 | ||||||||
| KWI 1/4 | E09K0-02030101000 | KWI 1/4 PC | E09K0-02030300400 | 17,0 | 8,0 | M 4 | ||||||
| KWI 1/4 W | E09K0-02030200100 | KWI 1/4 W PC | E09K0-02030200200 | 6,9 | ||||||||
| KWI 1/5 | E09K0-02030101100 | KWI 1/5 PC | E09K0-02030300500 | 18,0 | 10,0 | M 5 | ||||||
| KWI 1/6 | E09K0-02030101200 | KWI 1/6 PC | E09K0-02030300600 | M 6 | ||||||||
| KWI 1/8 | E09K0-02030101300 | KWI 1/8 PC | E09K0-02030300700 | 19,2 | 14,0 | B | M 8 | |||||
| KWI 1/10 | E09K0-02030101400 | KWI 1/10 PC | E09K0-02030300800 | 22,3 | 18,0 | M 10 | ||||||
| KWI 2,5/3 | E09K0-02030101500 | KWI 2,5/3 PC | E09K0-02030300900 | 1,5-2,5 | 2,3 | 0,8 | 5 | 17,0 | 6,0 | A | Nieb. | M 3 |
| KWI 2,5/3,5 | E09K0-02030101600 | KWI 2,5/3,5 PC | E09K0-02030301000 | M 3,5 | ||||||||
| KWI 2,5/4 | E09K0-02030101700 | KWI 2,5/4 PC | E09K0-02030301100 | 18,0 | 8,0 | M 4 | ||||||
| KWI 2,5/4 W | E09K0-02030200400 | KWI 2,5/4 W PC | E09K0-02030200500 | 6,9 | ||||||||
| KWI 2,5/5 | E09K0-02030101800 | KWI 2,5/5 PC | E09K0-02030301200 | 20,0 | 10,0 | M 5 | ||||||
| KWI 2,5/6 | E09K0-02030101900 | KWI 2,5/6 PC | E09K0-02030301300 | 22,0 | 11,0 | M 6 | ||||||
| KWI 2,5/8 | E09K0-02030102000 | KWI 2,5/8 PC | E09K0-02030301400 | 20,2 | 14,0 | B | M 8 | |||||
| KWI 2,5/10 | E09K0-02030102100 | KWI 2,5/10 PC | E09K0-02030301500 | 23,3 | 18,0 | M 10 | ||||||
| KWI 2,5/12 | E09K0-02030102200 | KWI 2,5/12 PC | E09K0-02030301600 | 25,7 | M 12 | |||||||
| KWI 6/3,5 | E09K0-02030102300 | KWI 6/3,5 PC | E09K0-02030301700 | 4-6 | 3,6 | 1,0 | 6 | 20,0 | 8,0 | A | Żółty | M 3,5 |
| KWI 6/4 | E09K0-02030102400 | KWI 6/4 PC | E09K0-02030301800 | M 4 | ||||||||
| KWI 6/5 | E09K0-02030102500 | KWI 6/5 PC | E09K0-02030301900 | 21,0 | 10,0 | M 5 | ||||||
| KWI 6/6 | E09K0-02030102600 | KWI 6/6 PC | E09K0-02030302000 | 22,0 | 11,0 | M 6 | ||||||
| KWI 6/8 | E09K0-02030102700 | KWI 6/8 PC | E09K0-02030302100 | 25,0 | 14,0 | M 8 | ||||||
| KWI 6/10 | E09K0-02030102800 | KWI 6/10 PC | E09K0-02030302200 | 27,0 | 18,0 | B | M 10 | |||||
| KWI 10/5 | E09K0-02030102900 | KWI 10/5 PC | E09K0-02030302300 | 10 | 4,5 | 1,1 | 8 | 24 | 10 | B | Czerw. | M 5 |
| KWI 10/6 | E09K0-02030103000 | KWI 10/6 PC | E09K0-02030302400 | 25 | 11 | M 6 | ||||||
| KWI 10/8 | E09K0-02030103100 | KWI 10/8 PC | E09K0-02030302500 | 28 | 14 | M 8 | ||||||
| KWI 10/10 | E09K0-02030103200 | KWI 10/10 PC | E09K0-02030302600 | 29 | 18 | M 10 | ||||||
| KWI 16/5 | E09K0-02030103300 | KWI 16/5 PC | E09K0-02030302700 | 16 | 5,8 | 1,2 | 10 | 30 | 11 | B | Nieb. | M 5 |
| KWI 16/6 | E09K0-02030103400 | KWI 16/6 PC | E09K0-02030302800 | M 6 | ||||||||
| KWI 16/8 | E09K0-02030103500 | KWI 16/8 PC | E09K0-02030302900 | 34 | 18 | M 8 | ||||||
| KWI 16/10 | E09K0-02030103600 | KWI 16/10 PC | E09K0-02030303000 | M 10 | ||||||||
