| Producent | Breve |
| Seria | TTS |
| Typ produktu | Transformator toroidalne |
| Obudowa | bez obudowy |
| Zakres mocy | 20-2500VA |
| Zakres napięć PRI | 110-500V AC |
| Zakres napięć SEC | 6-250V AC |
| Stopień ochrony | IP00 |
| Max. Temperatura otoczenia | 40°C |
| Klasa cieplna izolacji | B (130°C) |
| Wykonanie zgodnie z normą | EN 61558-2-4, EN 61558-2-6. |

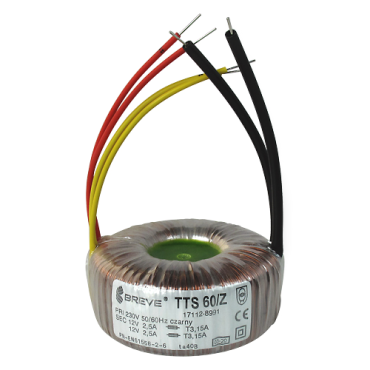

Transformator TTS to transformator toroidalny przeznaczony do wbudowania w układach zasilających urządzeń elektronicznych oraz zasilania niskonapięciowych systemów oświetleniowych. Charakteryzuje się małymi gabarytami i masą, małymi stratami mocy oraz małym rozproszeniem magnetycznym.
Wykonanie w II klasie izolacji oraz stopniu ochrony IP00,
max temperatura otoczenia 40oC, klasa cieplna izolacji B (130oC).
Wykonanie zgodnie z EN 61558-2-4, EN 61558-2-6.
|
Zakres mocy |
20-1000 VA |
|
Zakres napięć PRI (uzwojenie pierwotne) |
110-500 V 50/60 Hz |
| Zakres napieć SEC (uzwojenie wtórne) | 6-250 V |
| Nazwa | Moc [VA] |
Nr kat. Breve |
|
TTS 20/Z 230/12V |
20 | 17112-9996 |
|
TTS 20/Z 230/24V |
20 | 17124-9984 |
|
TTS 35/Z 230/12V |
35 | 17112-9994 |
|
TTS 50/Z 230/12V |
50 | 17112-9999 |
|
TTS 50/Z 230/17V |
50 |
17118-9999 |
|
TTS 50/Z 230/24V |
50 | 17124-9998 |
|
TTS 60/Z 230/12V |
60 |
17112-9983 |
|
TTS 60/Z 230/17V |
60 |
17118-9995 |
|
TTS 60/Z 230/24V |
60 |
17124-9990 |
|
TTS 100/Z 230/12V |
100 |
17112-9998 |
|
TTS 100/Z 230/17V |
100 |
17118-9998 |
|
TTS 100/Z 230/24V |
100 |
17124-9997 |
|
TTS 150/Z 230/12V |
150 |
17112-9993 |
|
TTS 150/Z 230/24V |
150 |
17124-9994 |
|
TTS 200/Z 230/12V |
200 |
17112-9992 |
|
TTS 200/Z 230/24V |
200 |
17124-9989 |
|
TTS 250/Z 230/12V |
250 |
17112-9991 |
|
TTS 300/D 230/12V |
300 |
17112-9986 |
|
TTS 300/D 230/24V |
300 |
17124-9992 |
|
TTS 450/D 230/12V |
450 |
17112-9985 |
|
TTS 450/D 230/24V |
450 |
17124-9991 |
|
TTS 600/D 230/12V |
600 |
17112-9984 |
|
TTS 600/D 230/24V |
600 |
17124-9993 |
|
TTS 1000/D 230/24V |
1000 |
17124-9980 |
Jako produkty "typowe" producent określa: produkty dostępne z magazynu w określonych ilościach lub wykonywane na zamówienie w orientacyjnym terminie około 10 dni roboczych.
W/w lista nie obejmuje wszystkich wyrobów z tej grupy.
