| Producent | Breve |
| Seria | TTH |
| Typ produktu | Transformator toroidalne |
| Obudowa | bez obudowy |
| Zakres mocy | 50-300VA |
| Zakres napięć PRI | 230V AC |
| Zakres napięć SEC | 11.5V AC |
| Stopień ochrony | IP00 |
| Max. Temperatura otoczenia | 40°C |
| Klasa cieplna izolacji | B (130°C) |
| Wykonanie zgodnie z normą | EN61558-2-6 |

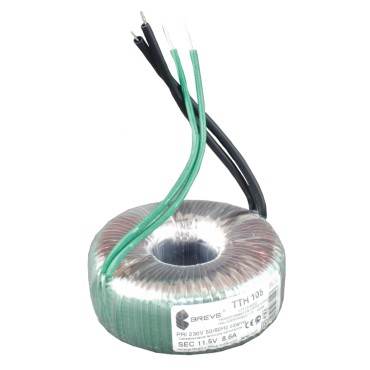

Transformator TTH oraz PVH są zaprojektowane specjalnie do zasilania halogenowych 12V systemów oświetleniowych (zabezpieczone przed zwarciem i przeciążeniem). Typy TTH i PVH charakteryzują się małymi gabarytami, masą i małymi stratami mocy przy zachowaniu korzystnej ceny. PVH polecane są do stosowania w systemach oświetleniowych montowanych w sufitach podwieszanych, gdyż pozwalają na montaż przez otwory lamp (średnica poniżej 60 mm).
Wykonanie w II klasie izolacji oraz stopniu ochrony odpowiednio ZHA -IP00 i PVH -IP30,
max temperatura otoczenia 40oC, klasa cieplna izolacji B (130oC).
Wykonanie zgodnie z EN 61558-2-6
|
Zakres mocy |
50 - 300 VA dla TTH |
|
Zakres napięć PRI (uzwojenie pierwotne) |
230 V 50/60 Hz |
| Zakres napieć SEC (uzwojenie wtórne) | 11,5 V |
| Nazwa | Moc [VA] |
Nr kat. Breve |
|
PVH 40 230/11,5V |
40 | 16012-9961 |
|
PVH 50 230/11,5V |
50 | 16012-9963 |
|
PVH 60 230/11,5V |
60 | 16012-9962 |
|
TTH 50 230/11,5V |
50 | 17112-9500 |
|
TTH 60 230/11,5V |
60 | 17112-9501 |
|
TTH 105 230/11,5V |
105 | 17112-9502 |
|
TTH 120 230/11,5V |
120 |
17112-9503 |
|
TTH 150 230/11,5V |
150 |
17112-9504 |
|
TTH 200 230/11,5V |
200 |
17112-9505 |
|
TTH 250 230/11,5V |
250 |
17112-9506 |
|
TTH 300 230/11,5V |
300 |
17112-9507 |
Jako produkty "typowe" producent określa: produkty dostępne z magazynu w określonych ilościach lub wykonywane na zamówienie w orientacyjnym terminie około 10 dni roboczych.
W/w lista nie obejmuje wszystkich wyrobów z tej grupy.
| Symbol | Numer katalogowy | Moc | Napięcie pierwotne (PRI) | Napięcie wtórne (SEC) |
|---|---|---|---|---|
| TTH 50 230/11.5V | 17112-9500 | 50VA | 230V AC | 11.5V AC |
| TTH 60 230/11.5V | 17112-9501 | 60VA | 230V AC | 11.5V AC |
| TTH 105 230/11.5V | 17112-9502 | 105VA | 230V AC | 11.5V AC |
| TTH 120 230/11.5V | 17112-9503 | 120VA | 230V AC | 11.5V AC |
| TTH 150 230/11.5V | 17112-9504 | 150VA | 230V AC | 11.5V AC |
| TTH 200 230/11.5V | 17112-9505 | 200VA | 230V AC | 11.5V AC |
| TTH 250 230/11.5V | 17112-9506 | 250VA | 230V AC | 11.5V AC |
| TTH 300 230/11.5V | 17112-9507 | 300VA | 230V AC | 11.5V AC |
