| Producent | Breve |
| Seria | PTM |
| Typ produktu | Transformator na szynę DIN |
| Obudowa | tworzywo |
| Zakres mocy | 100-320VA |
| Zakres napięć PRI | 110-400V 50/60Hz |
| Zakres napięć SEC | 6-250V |
| Stopień ochrony | IP20 |
| max. Temperatura otoczenia | 40°C |
| Klasa cieplna izolacji | B (130°C) |
| Wykonanie zgodnie z normą | EN61558-2-4, EN61558-2-6 |

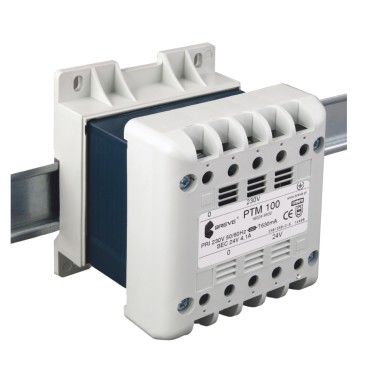

PTM - Transformator na szynę T-35. Transformatory obudowane bezpieczeństwa lub separacyjne przeznaczone głównie do montażu w urządzeniach wykorzystujących szynę T-35. Estetyczna obudowa ze sprężystym uchwytem w znaczny sposób ułatwia i przyśpiesza mocowanie. Wykonanie w I klasie izolacji oraz stopniu ochrony IP21, max temperatura otoczenia 40 C, klasa cieplna izolacji B(130 C). Wykonanie zgodnie z PN-EN 61558-2-4, PN-EN 61558-2-6.
|
Zakres mocy |
100-320 VA |
|
Zakres napięć PRI (uzwojenie pierwotne) |
110-400 V 50/60 Hz |
| Zakres napieć SEC (uzwojenie wtórne) | 6 - 250 V |
| Nazwa | Moc [VA] |
Nr kat. Breve |
| PTM 100 230/ 24V | 100 | 16024-9930 |
| PTM 100 230/230V | 100 | 16052-9953 |
| PTM 120 230/ 24V | 120 | 16024-9929 |
| PTM 120 230/230V | 120 | 16052-9952 |
| PTM 250 230/ 24V | 250 | 16024-9928 |
| PTM 250 230/230V | 250 | 16052-9951 |
| PTM 320 230/ 24V | 320 | 16024-9927 |
| PTM 320 230/230V | 320 | 16052-9950 |
Jako produkty "typowe" producent określa: produkty dostępne z magazynu w określonych ilościach lub wykonywane na zamówienie w orientacyjnym terminie około 10 dni roboczych.
W/w lista nie obejmuje wszystkich wyrobów z tej grupy.
| Symbol | Numer katalogowy | Moc | Napięcie pierwotne (PRI) | Napięcie wtórne (SEC) |
|---|---|---|---|---|
| PTM 100 230/24V | 16024-9930 | 100VA | 230V AC | 24V AC |
| PTM 100 230/230V | 16052-9953 | 100VA | 230V AC | 230V AC |
| PTM 100 400/230V | 16052-9949 | 100VA | 400V AC | 230V AC |
| PTM 120 230/24V | 16024-9929 | 120VA | 230V AC | 24V AC |
| PTM 120 230/230V | 16052-9952 | 120VA | 230V AC | 230V AC |
| PTM 250 230/24V | 16024-9928 | 250VA | 230V AC | 24V AC |
| PTM 250 230/230V | 16052-9951 | 250VA | 230V AC | 230V AC |
| PTM 320 230/12V | 16012-9919 | 320VA | 230V AC | 12V AC |
| PTM 320 230/24V | 16024-9927 | 320VA | 230V AC | 24V AC |
| PTM 320 230/230V | 16052-9950 | 320VA | 230V AC | 230V AC |
