| Producent | Breve |
| Seria | PSZ |
| Typ produktu | Transformator na szynę DIN |
| Obudowa | tworzywo PA |
| Zakres mocy | 100-200VA |
| Zakres napięć PRI | 110-500V 50/60Hz |
| Zakres napięć SEC | 6-250V |
| Stopień ochrony | IP30 |
| max. Temperatura otoczenia | 40°C |
| Klasa cieplna izolacji | B (130°C) |
| Wykonanie zgodnie z normą | EN61558-2-4, EN61558-2-6 |

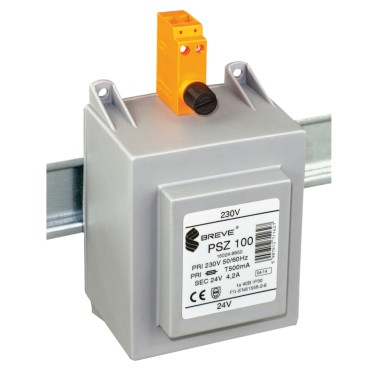

Transformator PSZ to obudowany transformator ochronny przeznaczony do montażu na szynę TS-35. Estetyczna obudowa ze sprężystym uchwytem w znaczny sposób ułatwia i przyśpiesza mocowanie.
Wykonanie w II klasie izolacji oraz stopniu ochrony IP30, max temperatura otoczenia 40oC, klasa cieplna izolacji B (130oC).
Wykonanie zgodnie z EN 61558-2-4, EN 61558-2-6.
|
Zakres mocy |
100-200 VA |
|
Zakres napięć PRI (uzwojenie pierwotne) |
110 - 500 V 50/60 Hz |
| Zakres napieć SEC (uzwojenie wtórne) | 6 - 250 V |
| Nazwa | Moc [VA] |
Nr kat. Breve |
|
PSZ 100 230/12V |
100 | 16012-9960 |
|
PSZ 100 230/24V |
100 | 16024-9950 |
|
PSZ 100 230/42V |
100 | 16030-9978 |
|
PSZ 100 230/110V |
100 | 16045-9974 |
|
PSZ 100 230/230V |
100 | 16052-9959 |
|
PSZ 100 400/230V |
100 | 16052-9963 |
|
PSZ 100 500/230V |
100 |
16052-9962 |
|
PSZ 160 230/12V |
160 |
16012-9959 |
|
PSZ 160 230/24V |
160 |
16024-9952 |
|
PSZ 160 230/42V |
160 |
16030-9977 |
|
PSZ 160 230/110V |
160 |
16045-9976 |
|
PSZ 160 230/230V |
160 |
16052-9967 |
|
PSZ 160 400/24V |
160 |
16024-9941 |
|
PSZ 160 400/230V |
160 |
16052-9964 |
|
PSZ 160 500/230V |
160 |
16052-9961 |
|
PSZ 200 230/12V |
200 |
16012-9958 |
|
PSZ 200 230/24V |
200 |
16024-9951 |
|
PSZ 200 230/42V |
200 |
16030-9976 |
|
PSZ 200 230/110V |
200 |
16045-9975 |
|
PSZ 200 230/230V |
200 |
16052-9966 |
|
PSZ 200 400/230V |
200 |
16052-9965 |
|
PSZ 200 500/230V |
200 |
16052-9960 |
Jako produkty "typowe" producent określa: produkty dostępne z magazynu w określonych ilościach lub wykonywane na zamówienie w orientacyjnym terminie około 10 dni roboczych.
W/w lista nie obejmuje wszystkich wyrobów z tej grupy.
