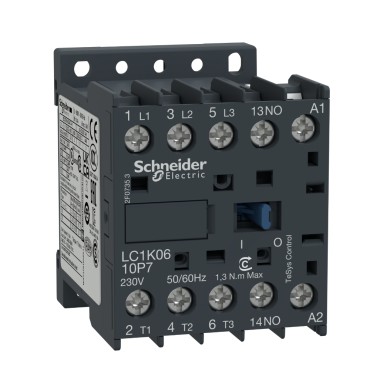

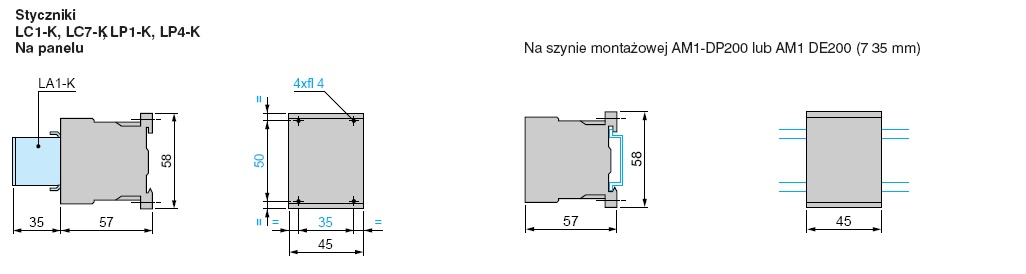

Styczniki serii K produkowane przez firmę Schneider Electric, należą do systemu TeSys sterowania i zabezpieczenia silników. Stycznik LC1K służą do sterowania silnikami od 6 do 16A w kategorii użytkowania AC-3. Mocowanie na listwie 35 mm lub za pomocą śrub ø4.
Symbol stycznika |
Maks. obciążenie bezindukc. AC-1 [A] |
Maks. prąd rob. silnika (Ue<=440V) AC-3 [A] |
Dopuszcz. |
Wbudowane styki pomocnicze |
|
LC1K0610 •• |
20 |
6 |
2,2 |
1NO |
|
LC1K0601 •• |
20 |
6 |
2,2 |
1NC |
|
LC1K0910 •• |
20 |
9 |
4 |
1NO |
|
LC1K0901 •• |
20 |
9 |
4 |
1NC |
|
LC1K1210 •• |
20 |
12 |
5,5 |
1NO |
|
LC1K1201 •• |
20 |
12 |
5,5 |
1NC |
|
LC1K1610 •• |
20 |
16 |
7,5 |
1NO |
|
LC1K1601 •• |
20 |
16 |
7,5 |
1NC |
Podstawowy numer katalogowy uzupełniamy oznaczeniem napięcia obwodu sterowania stycznika ( •• w symbolu stycznika oznacza napięcie cewki).
|
•• -kod napięcia 50/60Hz |
B7 |
D7 |
E7 |
F7 |
P7 |
Q7 |
|
napięcie AC w [V] |
24 |
42 |
48 |
110 |
230 |
380/400 |
Przykładowe oznaczenie stycznika z cewką na 230V prądu zmiennego: np.LC1K0610P7
|
|
Maks. |
Maks. prąd |
Dopuszcz. |
|
|
LP1K0610•• |
20 |
6 |
2,2 |
1NO |
|
LP1K0601•• |
20 |
6 |
2,2 |
1NC |
|
LP1K0910•• |
20 |
9 |
4 |
1NO |
|
LP1K0901•• |
20 |
9 |
4 |
1NC |
|
LP1K1210•• |
20 |
12 |
5,5 |
1NO |
|
LP1K1201•• |
20 |
12 |
5,5 |
1NC |
|
•• -kod napięcia stałego |
JD |
BD |
ED |
FD |
MD |
|
napięcie DC w [V] |
12 |
24 |
48 |
110 |
220 |
W przypadku potrzeby zastosowania styczników o małym poborze mocy producent poleca styczniki LP4K. Styczniki te są kompatybilne z wyjściami sterownika programowalnego.
Posiadają szeroki zakres napięć sterowania (0,7...1,30 Uc), moduł przeciwzakłóceniowy cewki dołączony standardowo, pobór mocy 1,8W.
Symbol stycznika |
Maks. obciążenie bezindukc. AC-1 [A] |
Maks. prąd rob. silnika (Ue<=440V) AC-3 [A] |
Dopuszcz. |
Wbudowane styki pomocnicze |
|
LP4K0610•• |
20 |
6 |
2,2 |
1NO |
|
LP4K0601•• |
20 |
6 |
2,2 |
1NC |
|
LP4K0910•• |
20 |
9 |
4 |
1NO |
|
LP4K0901•• |
20 |
9 |
4 |
1NC |
|
LP4K1210•• |
20 |
12 |
5,5 |
1NO |
|
LP4K1201•• |
20 |
12 |
5,5 |
1NC |
|
•• -kod napięcia stałego |
JW3 |
BW3 |
EW3 |
FW3 |
|
napięcie DC w [V] |
12 |
24 |
48 |
110 |
Stycznik LC1K i stycznik LP1K w wykonaniu standardowym wyposażone są w zaciski śrubowe. Styczniki dostępne są również w wersjii 4 biegunowej oraz jako styczniki nawrotne. Styczniki K posiadają bogatą listę akcesoriów pomocniczych takich jak: styki pomocnicze montowane na styczniku czołowo, elektroniczne bloki zwłocznych zestyków pomocniczych LA2-KT2.. , moduły przeciwzakłóceniowe LA4-K.. z wbudowana diodą LED oraz inne wyposażenie do połączeń.
Do współpracy ze stycznikami serii K Schneider Electric oferuje przekaźniki termobimetalowe LR2-K...
Przekaźniki termobimetalowe LR9-D... są to trójbiegunowe przekaźniki cieplne przeciążeniowe stanowiące podstawowe zabezpieczenie silnika. Przekaźnik LR9D zaprojektowano z myślą o ochronie obwodów i silników prądu przemiennego przed przeciążeniem, zanikiem fazy i długim rozruchem. Występują one w 2 podzakresach w zakresie od 60...150A.
|
Symbol |
Zakres nastaw w [A] |
Do zastosowania ze stycznikiem LC1- ... |
|
LR9D5367 |
60...100 |
LC1-D115 i LC1-D150 |
|
LR9D5369 |
90...150 |
LC1-D115 i LC1-D150 |
|
Symbol |
Zakres nastaw w [A] |
Do zastosowania ze stycznikiem LC1-... |
|
LR9D5567 |
60...100 |
LC1-D115 i LC1-D150 |
|
LR9D5569 |
90...150 |
LC1-D115 i LC1-D150 |
(1), (2) Norma IEC 947-4-1określa czas wyzwalania przy krotności 7,2 prądu nastawczego na:
klasa 10: 4 do 10 s,
klasa 10A: 2 do 10 s,
klasa 20: 6 do 20 s.

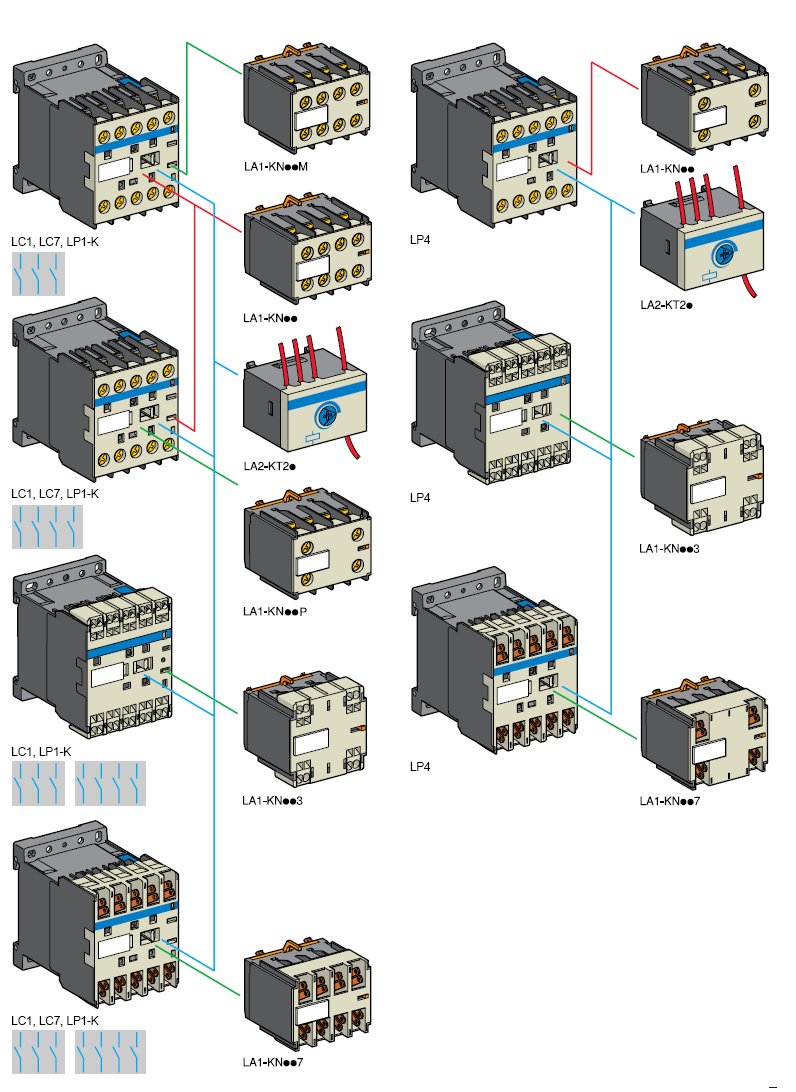

Bloki bezzwłocznych styków pomocniczych LA1-K... przeznaczone są do zastosowań standardowych do styczników serii K. Mocowanie zatrzaskowe. Zaciski śrubowe.
Jeden blok na stycznik.
|
symbol styku |
układ styków |
Użycie na |
|
LA1-KN20 |
2NO |
wszystkie (z zac. śrub) |
|
LA1-KN02 |
2NC |
wszystkie (z zac. śrub) |
|
LA1-KN11 |
1NO + 1NC |
wszystkie (z zac. śrub) |
|
LA1-KN40 |
4NO |
wszystkie oprócz o małym pob. mocy |
|
LA1-KN31 |
3NO + 1NC |
wszystkie oprócz o małym pob. mocy |
|
LA1-KN22 |
2NO + 2NC |
wszystkie oprócz o małym pob. mocy |
|
LA1-KN13 |
1NO + 3NC |
wszystkie oprócz o małym pob. mocy |
|
LA1-KN04 |
4NC |
wszystkie oprócz o małym pob. mocy |
