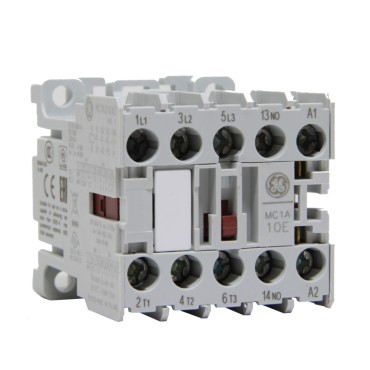

3 i 4 biegunowe styczniki MC.. 6, 9 i 12A (AC-3) 20A (AC-1) stanowią uzupełnienie podstawowej grupy styczników CL/CK produkcji General Electric.
|
Znamionowe napięcie izolacji Ui [V] |
750 |
| Znamionowe napięcie robocze Ue [V] | 690 |
| Trwałoć mechaniczna (106operacji) | >10 |
| Znamionowy prąd termiczny (Ith) [A] | 20 |
| Maksymalna ilość dodatkowych styków pomocniczych |
6 |
|
|
|
Maks. prąd |
Dopuszcz. |
|
|
MC0A310AT* |
MC0C310AT* |
6 |
2,2 |
1NO |
|
MC0A301AT* |
MC0C301AT* |
6 |
2,2 |
1NC |
|
MC1A310AT* |
MC1C310AT* |
9 |
4,0 |
1NO |
|
MC1A301AT* |
MC1C301AT* |
9 |
4,0 |
1NC |
|
MC2A310AT* |
MC2C310AT* |
12 |
5,5 |
1NO |
|
MC2A301AT* |
MC2C301AT* |
12 |
5,5 |
1NC |
|
|
|
Maks. prąd |
Dopuszcz. |
styki |
|
MC0A400AT* |
MC0C400AT* |
6 |
2,2 |
4NO |
|
MC0AB00AT* |
MC0CB00AT* |
6 |
2,2 |
2NO+2NC |
|
MC1A400AT* |
MC0C400AT* |
9 |
4,0 |
4NO |
|
MC1AB00AT* |
MC0CB00AT* |
9 |
4,0 |
2NO+2NC |
|
MC2A400AT* |
MC0C400AT* |
12 |
5,5 |
4NO |
|
MC2AB00AT* |
MC0CB00AT* |
12 |
5,5 |
2NO+2NC |
*na końcu symbolu stycznika oznacza napięcie cewki stycznika .
W celu uzyskania kompletnego symbolu stycznika należy zamienić znak * w sybolu stycznika literą lub cyfrą odpowiadającą żądanemu napięciu sterowania.
Poniżej podano oznaczenia typowych napięć:
|
* -symbol napięcia |
1 |
2 |
3 |
6 |
|
napięcie AC w [V] |
24 |
42 |
110 |
230 |
|
* -symbol napięcia |
D |
J |
N |
|
napięcie stałe DC [V] |
24 |
110 |
220 |

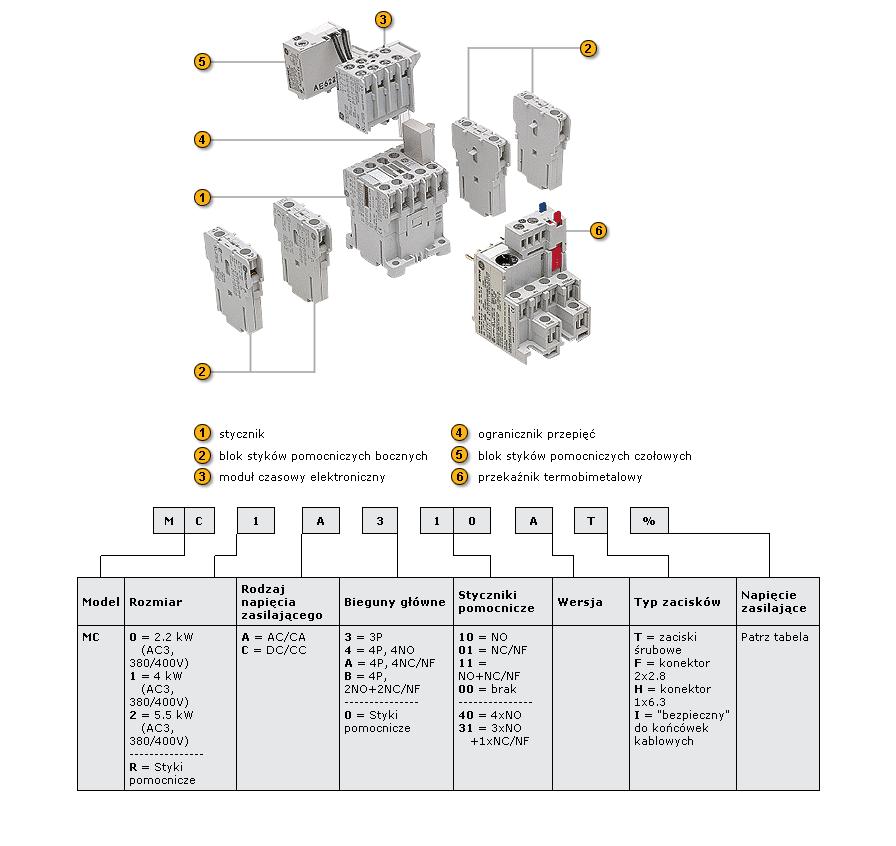

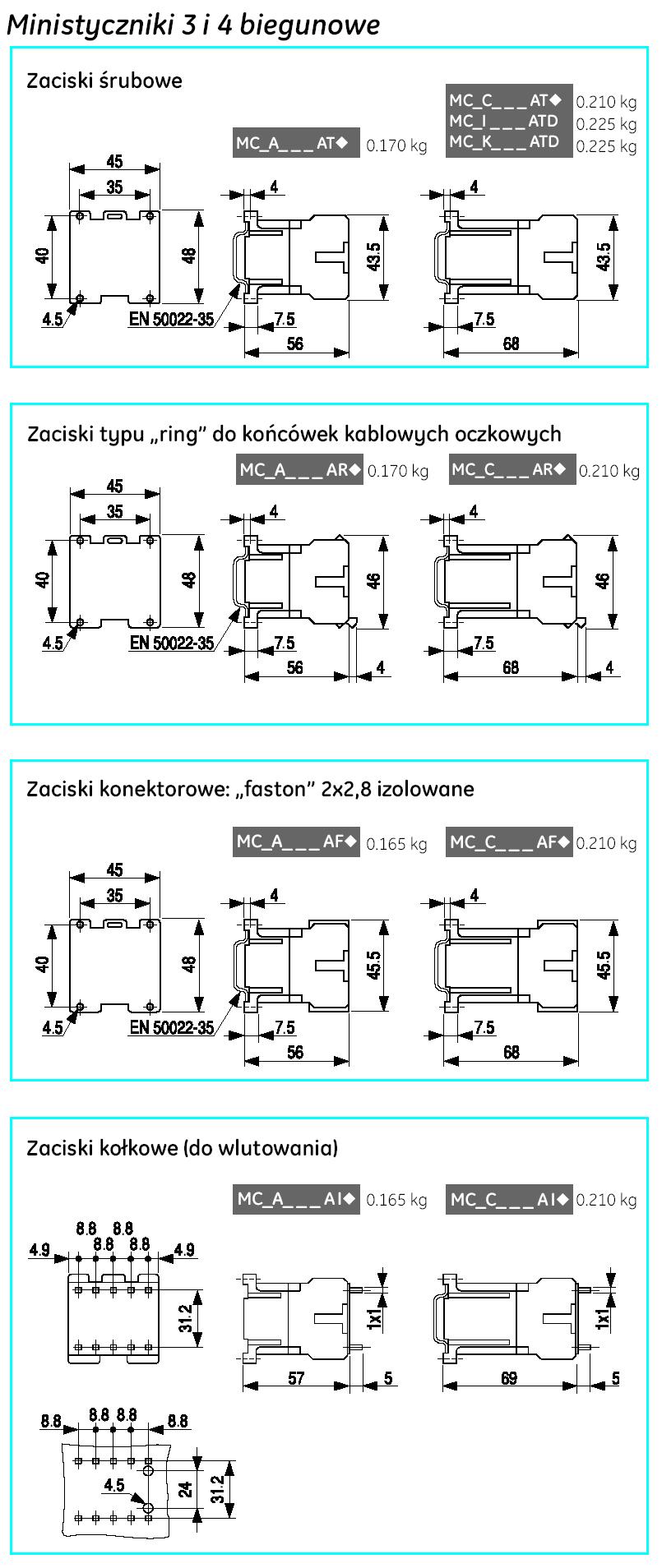

Stycznik MC w wykonaniu standardowym wyposażone jest w zaciski śrubowe. Styczniki MC posiadają bogatą listę akcesoriów pomocniczych takich jak: styki pomocnicze montowane na styczniku czołowo lub z boku, moduły czsowe elektroniczne MREBC... , blokady mechaniczne, ograniczniki przepięć. Szczegółowe dane dostępne są w katalogu głównym. Do współpracy ze stycznikami MC ... Genaral Electric oferuje przekaźniki termobimetalowe MT03...
Styczniki A145...AF1650 uzupełniają podstawową grupę styczników ABB w zakresie powyżej 55 kW. Styczniki A145...AF1650 służą do sterowania silnikami o mocy od 75...560 kW w zakresie 145...1050A przy 400V w kategorii użytkowania AC-3.
Obwody sterowania: prąd przemienny.
Symbol stycznika |
Maks. obciążenie bezindukc. AC-1 [A] |
Maks.prąd rob. silnika (Ue<=440V) AC-3[A] |
Dopuszcz. obciążenie w AC-3 przy 400V [kW] |
Wbudowane styki pomocnicze |
| A145-30-11 ••• | 250 | 145 | 75 | 1NO + 1NC |
| A185-30-11 ••• | 275 | 185 | 90 | 1NO + 1NC |
| A210-30-11 ••• | 350 | 210 | 110 | 1NO + 1NC |
| A260-30-11 ••• | 400 | 260 | 140 | 1NO + 1NC |
| A300-30-11 ••• | 500 | 305 | 160 | 1NO + 1NC |
| AF400-30-11 ••• | 600 | 400 | 200 | 1NO + 1NC |
| AF460-30-11 ••• | 700 | 460 | 250 | 1NO + 1NC |
| AF580-30-11 ••• | 800 | 580 | 315 | 1NO + 1NC |
| AF750-30-11 ••• | 1050 | 750 | 400 | 1NO + 1NC |
| AF1350-30-11 ••• | 1350 | 860 | 475 | 1NO + 1NC |
| AF1650-30-11 ••• | 1650 | 110 | 560 | 1NO + 1NC |
••• oznacza napięcie sterowania cewki.
Typowe napięcia cewki prądu zmiennego 50Hz:
24V; 48V; 110V; 220..230V; 380..400V
Przekaźniki termobimetalowe TA 25 DU... są to trójbiegunowe przekaźniki cieplne przeciążeniowe stanowiące podstawowe zabezpieczenie silnika. Przekaźniki służą do zabezpieczenia obwodów i silników prądu przemiennego przed przeciążeniem, zanikiem fazy i długim rozruchem. Występują w 18 podzakresach w zakresie od 0,10....32A. Przeznaczone są do bezpośredniego montażu pod styczniki A9...A40.
|
Symbol |
Zakres nastaw w [A] |
Kod katalogowy |
|
TA25 DU 0,16 |
0,10...0,16 |
1SAZ211201R1005 |
|
TA25 DU 0,25 |
0,16...0,25 |
1SAZ211201R1009 |
|
TA25 DU 0,4 |
0,25...0,40 |
1SAZ211201R1013 |
|
TA25 DU 0,63 |
0,40...0,63 |
1SAZ211201R1017 |
|
TA25 DU 1,0 |
0,63...1,0 |
1SAZ211201R1021 |
|
TA25 DU 1,4 |
1...1,4 |
1SAZ211201R1023 |
|
TA25 DU 1,8 |
1,3...1,8 |
1SAZ211201R1025 |
|
TA25 DU 2,4 |
1,7...2,4 |
1SAZ211201R1028 |
|
TA25 DU 3,1 |
2,2...3,1 |
1SAZ211201R1031 |
|
TA25 DU 4,0 |
2,8...4,0 |
1SAZ211201R1033 |
|
TA25 DU 5,0 |
3,5...5,0 |
1SAZ211201R1035 |
|
TA25 DU 6,5 |
4,5...6,5 |
1SAZ211201R1038 |
|
TA25 DU 8,5 |
6,0...8,5 |
1SAZ211201R1040 |
|
TA25 DU 11 |
7,5...11 |
1SAZ211201R1043 |
|
TA25 DU 14 |
10...14 |
1SAZ211201R1045 |
|
TA25 DU 19 |
13...19 |
1SAZ211201R1047 |
|
TA25 DU 25 |
18...25 |
1SAZ211201R1051 |
|
TA25 DU 32 |
24...32 |
1SAZ211201R1053 |
