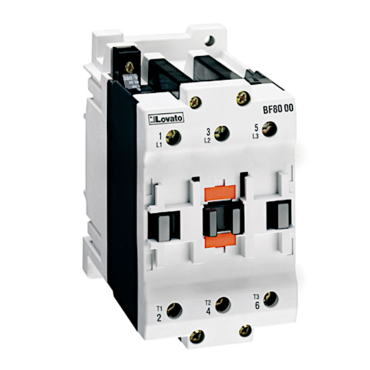

Stycznik BF to rozwiązanie idealne dla wielu zastosowań w przemyśle i infrastrukturze.
Podstawowe cechy i wykonania styczników BF09... BF38:
- Styczniki trzypolowe od 9 do 38A (AC3)
- Styczniki czteropolowe od 25 do 60A (AC1)
- Wersje z czterema torami głównymi 2NO+2NC lub 4NC
- Wykonania do aplikacji fotowoltaicznych
- Wysoko przewodzące zestyki pomocnicze
- Zasilanie pomocnicze AC lub DC
- Wersje z niskim poborem mocy od 9 do 38A (AC3)
Tabela dostępnych wykonań styczników BF09...BF38
| Trzypolowe | Czteropolowe | |||||||
| Ie (AC3) | AC | DC | DC (*) | Ith (AC1) | AC | DC | DC (*) | |
| BF09 | 9A | • | • | • | 25A | • | • | • |
| BF12 | 12A | • | • | • | 28A | • | — | — |
| BF18 | 18A | • | • | • | 32A | • | • | • |
| BF25 | 25A | • | • | • | — | — | — | — |
| BF26 | 26A | • | • | • | 45A | • | • | • |
| BF32 | 32A | • | • | • | — | — | — | — |
| BF38 | 38A | • | • | • | 56A | • | • | • |
(*) Cewki o niskim poborze mocy
|
|
Maks. |
Maks. prąd |
Dopuszcz. |
|
|
BF0901A *
|
25
|
9
|
4,2
|
1NC
|
|
BF0910A *
|
25
|
9
|
4,2
|
1NO
|
|
BF1201A *
|
28
|
12
|
5,7
|
1NC
|
|
BF1210A *
|
28
|
12
|
5,7
|
1NO
|
|
BF1801A *
|
32
|
18
|
7,5
|
1NC
|
|
BF1810A *
|
32
|
18
|
7,5
|
1NO
|
|
BF2501A *
|
32
|
25
|
12,5
|
1NC
|
|
BF2510A *
|
32
|
25
|
12,5
|
1NO
|
|
BF2600A *
|
45
|
26
|
13
|
-
|
|
BF3200A *
|
56
|
32
|
16
|
-
|
|
BF3800A *
|
60
|
38
|
18,5
|
-
|
* w symbolu stycznika oznacza napięcie cewki. Należy uzupełnić kod zamówienia o wartość napięcia cewki.
Standardowe napięcia:
- AC 50-60Hz 024, 048, 110, 230, 400 V
Przykład: BF0910A230 (stycznik BF09 z 1 zestykiem NO zasilany 230VAC 50/60Hz)
|
|
Maks. |
Maks. prąd |
Dopuszcz. |
|
|
BF0901D *
|
25
|
9
|
4,2
|
1NC
|
|
BF0910D *
|
25
|
9
|
4,2
|
1NO
|
|
BF1201D *
|
28
|
12
|
5,7
|
1NC
|
|
BF1210D *
|
28
|
12
|
5,7
|
1NO
|
|
BF1801D *
|
32
|
18
|
7,5
|
1NC
|
|
BF1810D *
|
32
|
18
|
7,5
|
1NO
|
|
BF2501D *
|
32
|
25
|
12,5
|
1NC
|
|
BF2510D *
|
32
|
25
|
12,5
|
1NO
|
|
BF2600D *
|
45
|
26
|
13
|
-
|
|
BF3200D *
|
56
|
32
|
16
|
-
|
|
BF3800A *
|
60
|
38
|
18,5
|
-
|
* w symbolu stycznika oznacza napięcie cewki. Należy uzupełnić kod zamówienia o wartość napięcia cewki.
Standardowe napięcia:
- DC: 012, 024, 048, 060, 110, 125, 220 V
Przykład: BF0910D024 (stycznik BF09 z 1 zestykiem NO zasilany 24V DC)
Styczniki BF09...BF38 posiadają już wbudowany filtr TVS
Tabela wykonania styczników BF09... BF38 z cewką DC o niskim poborze mocy znajduje się w załączonym katalogu. W stycznikach o niskim poborze mocy nie można montować zestyków pomocniczych ani blokady mechanicznej.
|
|
Maks. |
Dopuszcz. |
|
|
BF09T4A *
|
25
|
16
|
-
|
|
BF12T4A *
|
28
|
18
|
-
|
|
BF18T4A *
|
32
|
21
|
-
|
|
BF26T4A *
|
45
|
30
|
-
|
|
BF38T4A *
|
56
|
36
|
-
|
* w symbolu stycznika oznacza napięcie cewki. Należy uzupełnić kod zamówienia o wartość napięcia cewki.
Standardowe napięcia:
- AC 50-60Hz 024, 048, 110, 230, 400 V

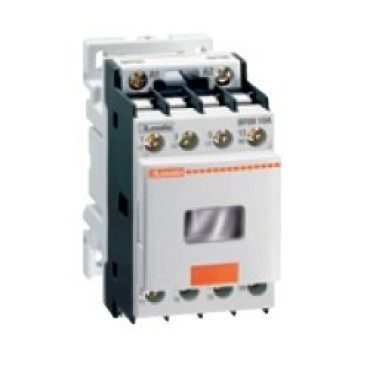

Przykład: BF09T4A230 (stycznik BF09 czteropolowy zasilany 230VAC 50/60Hz.)
|
|
Maks. |
Dopuszcz. |
|
|
BF09T4D *
|
25
|
16
|
-
|
|
BF18T4D *
|
32
|
21
|
-
|
|
BF26T4D *
|
45
|
30
|
-
|
|
BF38T4D *
|
56
|
36
|
-
|
* w symbolu stycznika oznacza napięcie cewki. Należy uzupełnić kod zamówienia o wartość napięcia cewki.
Standardowe napięcia:
- DC: 012, 024, 048, 060, 110, 125, 220 V
Przykład: BF09T4D024 (stycznik BF09 czteropolowy zasilany 24V DC)
|
|
Znamionowy prąd |
|
|
BF09T2A *
|
25
|
-
|
|
BF18T2A *
|
32
|
-
|
|
BF26T2A *
|
45
|
-
|
|
BF38T2A *
|
56
|
-
|
* w symbolu stycznika oznacza napięcie cewki. Należy uzupełnić kod zamówienia o wartość napięcia cewki.
Standardowe napięcia:
- AC 50-60Hz 024, 048, 110, 230, 400 V
Przykład: BF09T4A230 (stycznik BF09 czteropolowy zasilany 230VAC 50/60Hz.
|
|
Znamionowy prąd |
|
|
BF18T2D *
|
32
|
-
|
|
BF26T2D *
|
45
|
-
|
|
BF38T2D *
|
56
|
-
|
* w symbolu stycznika oznacza napięcie cewki. Należy uzupełnić kod zamówienia o wartość napięcia cewki.
Standardowe napięcia:
- DC: 012, 024, 048, 060, 110, 125, 220 V
Przykład: BF18T2D024 (stycznik BF18 czteropolowy, styki główne 2NO+2NC, zasilany 24V DC)
