Styczniki bezpieczeństwa

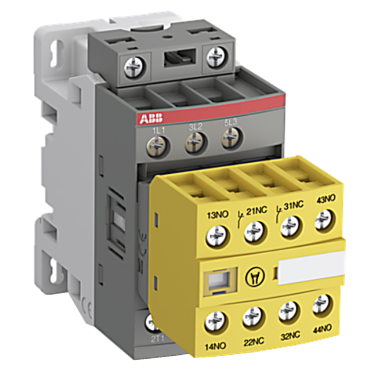

Styczniki bezpieczeństwa AFS

Producent: ABB
Przejdź do e-sklepu
Producent ABB
Seria AFS
Typ stycznika Stycznik bezpieczeństwa 3-biegunowy
Montaż szyna DIN/płyta
Wyprowadzenia zaciski śrubowe
Konfiguracja styków 3NO
Styki pomocnicze 2NO + 2NC
Temperatura pracy -25...60°C
  • Opis
  • Załączniki
  • Tabela wykonań

Styczniki bezpieczeństwa AFS z montowanymi od frontu blokami styków pomocniczych.
Przeznaczone do aplikacji związanych z bezpieczeństwem.

Styczniki AFS przeznaczone do zastosowań związanych z bezpieczeństwem maszyn mają od frontu na stałe zamontowany blok styków pomocniczych, dzięki czemu idealnie nadają się do obwodów sterowania i nadzoru. Połączone mechanicznie ze stykami lustrzanymi znacznie zwiększają niezawodność aplikacji.


Tabela wykonań (dane do zamówienia):

IEC
Znamionowe parametry:

moc                prąd

 400 V           Ɵ<=40°C
  AC-3               AC-1

 Znamionowe napięcie
obwodu sterowania
Uc min ... Uc maks.		 Wbudowane
styki
pomocnicze		 Typ Kod
zamówieniowy
 [kW]  [A] V 50/60 Hz V DC NO NC
4 25 24...60 20...60 (1) 2 2 AFS09-30-22-11 1SBL137082R1122
4 25 100...250 100...250 2 2 AFS09-30-22-13 1SBL137082R1322
5,5 28 24...60 20...60 (1) 2 2 AFS12-30-22-11 1SBL157082R1122
5,5 28 100...250 100...250 2 2 AFS12-30-22-13 1SBL157082R1322
7,5 30 24...60 20...60 (1) 2 2 AFS16-30-22-11 1SBL177082R1122
7,5 30 100...250 100...250 2 2 AFS16-30-22-13 1SBL177082R1322
11 45 24...60 20...60 (1) 2 2 AFS26-30-22-11 1SBL237082R1122
11 45 100...250 100...250 2 2 AFS26-30-22-13 1SBL237082R1322
15 50 24...60 20...60 (1) 2 2 AFS30-30-22-11 1SBL277082R1122
15 50 100...250 100...250 2 2 AFS30-30-22-13 1SBL277082R1322
18,5 50 24...60 20...60 (1) 2 2 AFS38-30-22-11 1SBL297082R1122
18,5 50 100...250 100...250 2 2 AFS38-30-22-13 1SBL297082R1322
18,5 70 24...60 20...60 (1) 2 2 AFS40-30-22-11 1SBL347082R1122
18,5 70 100...250 100...250 2 2 AFS40-30-22-13 1SBL347082R1322
22 100 24...60 20...60 (1) 2 2 AFS52-30-22-11 1SBL367082R1122
22 100 100...250 100...250 2 2 AFS52-30-22-13 1SBL367082R1322
30 105 24...60 20...60 (1) 2 2 AFS65-30-22-11 1SBL387082R1122
30 105 100...250 100...250 2 2 AFS65-30-22-13 1SBL387082R1322
37 125 24...60 20...60 (1) 2 2 AFS80-30-22-11 1SBL397082R1122
37 125 100...250 100...250 2 2 AFS80-30-22-13 1SBL397082R1322
45 130 24...60 20...60 (1) 2 2 AFS96-30-22-11 1SBL407082R1122
45 130 100...250 100...250 2 2 AFS96-30-22-13 1SBL407082R1322
(1) AFS..-30-..-11 nie są przeznaczone do bezpośredniego sterowania
poprzez wyjścia tranzystorowe sterowników PLC i przekaźników bezpieczeństwa.


Najważniejsze cechy charakteryzujące stycznik AFS:

– Bezpieczeństwo i zabezpieczenia
– Ciągłość pracy
– Szybsza realizacja projektów
– Pewny i jednoznaczny status styczników
– Łatwa identyfikacja układów bezpieczeństwa
– Zapobieganie przypadkowym operacjom
– Ułatwienie kalkulacji poziomu bezpieczeństwa układu
– Sterowanie przez sterowniki bezpieczeństwa PLC lub przekaźniki bezpieczeństwa
– Szybka reakcja dla zwiększenia poziomu bezpieczeństwa
– Zmniejszenie rozmiaru rozdzielnicy
– Wbudowane zabezpieczenie przeciwprzepięciowe


Parametry bezpieczeństwa dla styczników bezpieczeństwa AFS
zgodnie z normami zharmonizowanymi EN:
– EN ISO 13849
– EN 62061

Katalog
Symbol Numer katalogowy Moc (AC3) Prąd (AC1) Napięcie cewki Us Styki pomocnicze
AFS09-30-22-11 1SBL137082R1122 4kW 25A 24-60V AC / 20-60V DC 2NO+2NC
AFS09-30-22-13 1SBL137082R1322 4kW 25A 100-250V AC/DC 2NO+2NC
AFS12-30-22-11 1SBL157082R1122 5.5kW 28A 24-60V AC / 20-60V DC 2NO+2NC
AFS12-30-22-13 1SBL157082R1322 5.5kW 28A 100-250V AC/DC 2NO+2NC
AFS16-30-22-11 1SBL177082R1122 7.5kW 30A 24-60V AC / 20-60V DC 2NO+2NC
AFS16-30-22-13 1SBL177082R1322 7.5kW 30A 100-250V AC/DC 2NO+2NC
AFS26-30-22-11 1SBL237082R1122 11kW 45A 24-60V AC / 20-60V DC 2NO+2NC
AFS26-30-22-13 1SBL237082R1322 11kW 45A 100-250V AC/DC 2NO+2NC
AFS30-30-22-11 1SBL277082R1122 15kW 50A 24-60V AC / 20-60V DC 2NO+2NC
AFS30-30-22-13 1SBL277082R1322 15kW 50A 100-250V AC/DC 2NO+2NC
AFS38-30-22-11 1SBL297082R1122 18.5kW 50A 24-60V AC / 20-60V DC 2NO+2NC
AFS38-30-22-13 1SBL297082R1322 18.5kW 50A 100-250V AC/DC 2NO+2NC
AFS40-30-22-11 1SBL347082R1122 18.5kW 70A 24-60V AC / 20-60V DC 2NO+2NC
AFS40-30-22-13 1SBL347082R1322 18.5kW 70A 100-250V AC/DC 2NO+2NC
AFS52-30-22-11 1SBL367082R1122 22kW 100A 24-60V AC / 20-60V DC 2NO+2NC
AFS52-30-22-13 1SBL367082R1322 22kW 100A 100-250V AC/DC 2NO+2NC
AFS65-30-22-11 1SBL387082R1122 30kW 105A 24-60V AC / 20-60V DC 2NO+2NC
AFS65-30-22-13 1SBL387082R1322 30kW 105A 100-250V AC/DC 2NO+2NC
AFS80-30-22-11 1SBL397082R1122 37kW 125A 24-60V AC / 20-60V DC 2NO+2NC
AFS80-30-22-13 1SBL397082R1322 37kW 125A 100-250V AC/DC 2NO+2NC
AFS96-30-22-11 1SBL407082R1122 45kW 130A 24-60V AC / 20-60V DC 2NO+2NC
AFS96-30-22-13 1SBL407082R1322 45kW 130A 100-250V AC/DC 2NO+2NC
