| Producent | ABB |
| Seria | PSR |
| Napięcie sterowania | 100…240V AC / 24V AC/DC |
| Napięcie zasilania | 208…600V AC |
| Prąd znamionowy | 3.9…105A |
| Klasa obudowy | IP10, IP20 |
| Stycznik obejściowy | Wbudowany |
| Sterowanie | Dwufazowe |
| Temperatura pracy | -25…+60 °C |

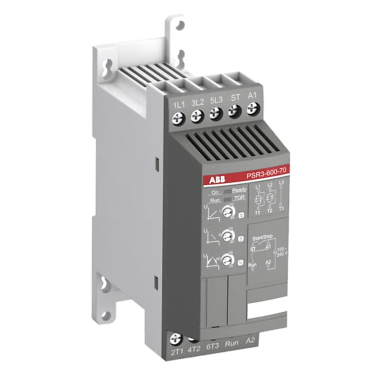

Softstart typu PSR3...PSR45
Przeznaczony do łagodnego rozruchu i zatrzymania silników to kompleksowe rozwiązanie dla małych jednostek napędowych. Przeznaczone są do współpracy z silnikami o prądach od 3 do 105A.
Softstarty kompaktowe PSR to najnowsze rozwiązanie w rodzinie softstartów firmy ABB. Charakteryzują się kompaktowym wykonaniem, są łatwe do instalacji i regulacji. Od przodu zapewniony dostęp do złączy i regulatorów. Urządzenie przeznaczone jest do montażu na szynę DIN. Istnieje możliwość komunikacji komputerowej FBP i zwiększenie zdolności rozruchowej przez zamontowanie jako opcji wentylatora PSR-FAN. Wykonanie standardowe softstartów PSR dopuszcza do 10 rozruchów na godzinę, natomiast w przypadku dodatkowego wentylatora chłodzącego zdolność rozruchowa wzrasta do 20 rozruchów na godzinę.
Cechy i parametry techniczne:
• Prądy znamionowe: 3....105A
• Napięcie silnika: 208...600V
• Napięcie sterowania: 24V DC lub 100...240V AC
• Montaż na szynie DIN
• Zintegrowane styki obejściowe (by-passu)
 |
Ograniczenie naprężeń elektrycznych i ochrona silnika dzięki MMS Softstart PSR ogranicza prąd rozruchowy silnika. Opcja podłączenia softstartu do ręcznego rozrusznika silnika pozwala budować zwarte i kompletne rozwiązania rozruchowe z ochroną przed przeciążeniem i zwarciem. |
 |

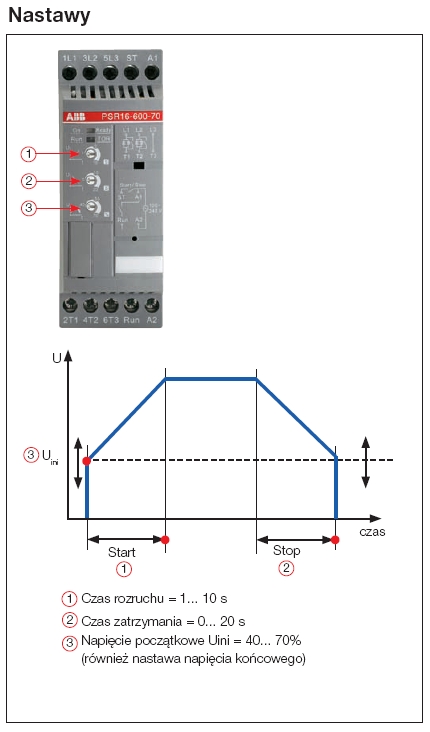

Oszczędność czasu i kosztów W softstartach PSR stycznik obejściowy jest wbudowany i sprawdzany przez firmę ABB, co oszczędza czas instalacji i miejsce w rozdzielnicy. Konfiguracja odbywa się przy użyciu trzech potencjometrów, przez co jest ona bardzo szybka i prosta. |
 |
Zmniejszenie naprężeń mechanicznych silnika Płynny rozruch i zatrzymywanie silnika dzięki softstartowi PSR zmniejszają mechaniczne zużycie silnika i zwiększają jego dostępność oraz czas pracy. |
| Symbol rozrusznika |
Moc |
Prąd |
Kod zamówieniowy |
| [kW] | [A] | ||
|
Napięcie znamionowe pracy: 208...600V |
|||
|
PSR3-600-70 |
1,5 |
3,9 |
1SFA896103R7000 |
|
PSR6-600-70 |
3 |
6,8 |
1SFA896104R7000 |
|
PSR9-600-70 |
4 |
9 |
1SFA896105R7000 |
|
PSR12-600-70 |
5,5 |
12 |
1SFA896106R7000 |
|
PSR16-600-70 |
7,6 |
16 |
1SFA896107R7000 |
|
PSR25-600-70 |
11 |
25 |
1SFA896108R7000 |
|
PSR30-600-70 |
15 | 30 | 1SFA896109R7000 |
|
PSR37-600-70 |
18,5 | 37 | 1SFA896110R7000 |
|
PSR45-600-70 |
22 | 45 | 1SFA896111R7000 |
|
PSR60-600-70 |
30 |
60 | 1SFA896112R7000 |
|
PSR72-600-70 |
37 | 72 | 1SFA896113R7000 |
|
PSR85-600-70 |
45 | 85 | 1SFA896114R7000 |
|
PSR105-600-70 |
55 | 105 | 1SFA896115R7000 |
|
Napięcie znamionowe pracy: 208...600V |
|||
| PSR3-600-81 | 1,5 | 3,9 | 1SFA896103R8100 |
| PSR6-600-81 | 3 | 6,8 | 1SFA896104R8100 |
| PSR9-600-81 | 4 | 9 | 1SFA896105R8100 |
| PSR12-600-81 | 5,5 | 12 | 1SFA896106R8100 |
| PSR16-600-81 | 7,6 | 16 | 1SFA896107R8100 |
| PSR25-600-81 | 11 | 25 | 1SFA896108R8100 |
| PSR30-600-81 | 15 | 30 | 1SFA896109R8100 |
| PSR37-600-81 | 18,5 | 37 | 1SFA896110R8100 |
| PSR45-600-81 | 22 | 45 | 1SFA896111R8100 |
