Softstarty

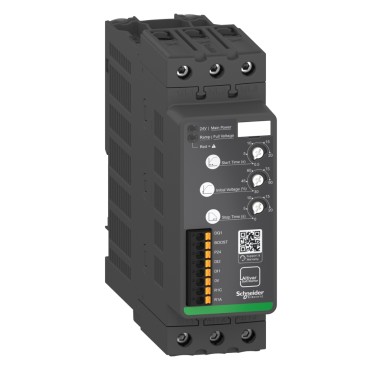

Softstarty serii Altivar ATS130

Producent: Schneider Electric
Przejdź do e-sklepu
Producent Schneider Electric
Seria Altivar Soft Starter ATS130
Typ produktu Softstart (układ łagodnego rozruchu)
Sterowanie dwufazowe
Stycznik obejściowy wbudowany
Napięcie robocze 200-480V AC
  • Opis
  • Załączniki
  • Tabela wykonań

Softstarty Altivar ATS130 to nowa seria softstartów firmy Schneider Electric, przeznaczona do prostych maszyn o mocy od 11 do 55 kW. Altivar ATS130 to prosty i kompaktowy, sterowany w dwóch fazach softstart, z czterema tyrystorami, wykorzystujący rampę napięcia do sterowania przyspieszaniem i zwalnianiem trójfazowych silników asynchronicznych klatkowych. Zintegrowany bypass ogranicza rozpraszanie ciepła, gdy silnik pracuje w stanie ustalonym. Softstart ATS130 rozszerza zakres mocy ATS01, zapewniając jednocześnie zwiększoną elastyczność i wydajność operacyjną oraz zoptymalizowane zarządzanie silnikiem. Układy łagodnego rozruchu ATS130 przeznaczone są do silników asynchronicznych o mocy od 11 do 55 kW pracujących w zakresie napięcia roboczego 200-480V AC. Napięcie sterowania wynosi 24V.

Funkcje:
Zakres produktu
  • Zakres znamionowego napięcia roboczego: od 200 do 480V
  • Typ silnika: silniki asynchroniczne
  • Zakres mocy: 11 do 55kW
  • Napięcie zasilania sterowania: 24 V DC
  • Zakres znamionowego prądu roboczego: 38 do 105 A
  • Sterowanie silnikiem: sterowanie napięciowe, 2-fazowe
  • Obejście: zintegrowane
  • Cykl pracy: Normalna praca (praca serwisowa S1 lub S4)
Funkcje wbudowane
  • Tryb zatrzymania wolnego biegu
  • Tryb zatrzymania rampy napięcia
  • Monitorowanie przegrzania ATS130
  • Boost
Softstart silnikowy ATS130
  • Przetestowana kombinacja
  • Łatwy montaż przy użyciu wyłącznika Tesys Deca, ATS130 i zestawu mocującego
  • Wszystkie funkcje rozrusznika silnikowego: łagodny rozruch/miękkie zatrzymanie, odłączenie, izolacja, zabezpieczenie przed zwarciem i zabezpieczenie silnika przed przeciążeniem
  • Kompaktowy i przetestowany montaż
Opcje
  • Zestaw mocujący do wyłącznika TeSys Deca Frame 3
  • Zestaw mocujący dla wyłącznika TeSys Deca Frame 4
  • Wentylator chłodzący zwiększający liczbę uruchomień na godzinę



Korzyści:
Optymalizacja projektu panelu sterowania
  • Elastyczność mechaniczna: montaż na płycie tylnej lub szynie DIN, obok siebie
  • Elastyczność elektryczna: połączenie z wyłącznikami silnikowymi TeSys Deca lub bezpiecznikami, stycznikiem, przekaźnikiem przeciążeniowym
  • Softstart silnikowy ATS130, alternatywa dla silników o rozruchu bezpośrednim
Szybka i łatwa instalacja
  • Sprężynowe zaciski sterujące
  • Łatwe mocowanie wyłącznika na górze ATS130
  • Montaż na szynie DIN
Kompaktowe produkty i rozwiązania
  • Kompatybilny z szafą o głębokości 200 mm
  • Taka sama szerokość jak wyłącznik TeSys Deca frame 3 lub 4
  • Softstart silnikowy ATS130
  • Montaż obok siebie
Brak konieczności konserwacji zapobiegawczej
  • Brak wentylatora w standardzie: brak zatykania, brak zużycia, brak wymiany, mniej przestojów
  • Brak konieczności corocznego dokręcania zacisków dzięki zaciskom zasilania Everlink i sprężynowym zaciskom sterującym



Zastosowania: pompa, wentylator, sprężarki, HVAC-R, żywność i napoje
