| Producent | Schneider Electric |
| Seria | Altistart ATS48 |
| Komunikacja | Modbus |
| Sterowanie | w trzech fazach |
| Stycznik obejściowy | wbudowany |

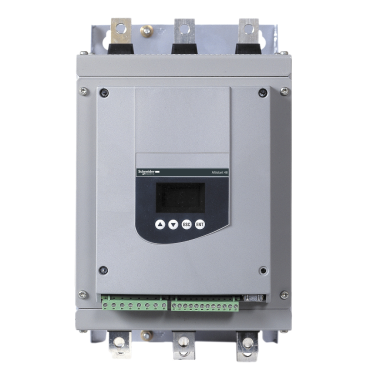

Rozrusznik silnikowy Altistart 48 firmy Schneider Electric to urządzenie do łagodnego rozruchu i zatrzymania silników.
Softatart Altivar 48 jest wyposażony w 6 tyrystorów i słuzy do łagodnego rozruchu i zatrzymania z kontrolą momentu trójfazowych asynchronicznych silników klatkowych w zakresie mocy od 4 do 630 kW.
Uwaga: Softstarty Altistart ATS48 są na etapie wycofania z oferty. Zamiennikiem jest nowsza wersja Altistart ATS480. Zobacz produkty w naszym sklepie Softstarty Altistart ATS480
Cechy:
• Zakres mocy: 2,2 - 630kW/400V
• Napięcie: 200... 500V 50/60Hz
• Ograniczenie prądu przy starcie
• Funkcje konfigurowalne: niedociążenie, kontrola faz, itp.
• Oprogramowanie dla Windows
• Zabezpieczenie silnika
• Wstępnie zaprogramowane wejścia /wyjścia
• wyjście analogowe
• konfigurowalny wyświetlacz,
• Możliwość wprowadzenia nastaw dla drugiego silnika
• Kontrola momentu przy starcie i zatrzymaniu
| Typ rozrusznika (Symbol katalogowy) |
Moc silnika |
Prąd znamionowy |
|
| dla 230V [kW] | dla 400V [kW] | [A] | |
|
Zasilanie 3 fazowe : 230...415 V, 50/60Hz |
|||
|
ATS48D17Q |
4 |
7,5 |
17 |
|
ATS48D22Q |
5,5 | 11 |
22 |
|
ATS48D32Q |
7,5 |
15 |
32 |
|
ATS48D38Q |
9 |
18,5 |
38 |
|
ATS48D47Q |
11 |
22 |
47 |
|
ATS48D62Q |
15 |
30 |
62 |
|
ATS48D75Q |
18,5 |
37 |
75 |
|
ATS48D88Q |
22 |
45 |
88 |
|
ATS48C11Q |
30 |
55 |
110 |
|
ATS48C14Q |
37 |
75 |
140 |
|
ATS48C17Q |
45 |
90 |
170 |
|
ATS48C21Q |
55 |
110 |
210 |
|
ATS48C25Q |
75 |
132 |
250 |
|
ATS48C32Q |
90 |
160 |
320 |
|
ATS48C41Q |
110 |
220 |
410 |
|
ATS48C48Q |
132 | 250 |
480 |
|
ATS48C59Q |
160 | 315 |
590 |
|
ATS48C66Q |
- | 355 |
660 |
|
ATS48C79Q |
220 | 400 |
790 |
|
ATS48M10Q |
250 | 500 | 1000 |
|
ATS48M12Q |
355 | 630 | 1200 |
(1) UWAGA: dla ciężkich warunków pracy (typ aplikacji- rozruch ciężki (klasa 20) należy dobrać rozrusznik o jeden poziom wyższy.
Altistart 48 to zabezpieczenie na każdym poziomie:
Dzięki opatentowanemu systemowi "TCS" (system kontroli momentu) Altistart 48 dokonuje stałego rozruchu i zatrzymania silnika ze zmniejszonymi stratami energii i ograniczonym nagrzewaniem. Ma to pozytywny wpływ na silnik i oszczędność energii.
Softstarter Altistart 48 umożliwia łagodny rozruch i hamowanie wraz z funkcjami zabezpieczeń maszyny i silnika, a także funkcje komunikacji z systemem starowania. Funkcje te zostały zaprojektowane do zastosowania w najtrudniejszych aplikacjach z maszynami obrotowymi, pompami, wentylatorami, spręzarkami i taśmociągami, jakie można spotkać przede wszystkim w budownictwie i infrastrukturze, przemyśle spożywczym i metalowym, czy chemicznym. Algorytmy o wysokiej wydajności urządzenia Altistart 48 znacząco wpływają na jego odporność na błędy , bezpieczeństwo i prostotę konfiguracji.
