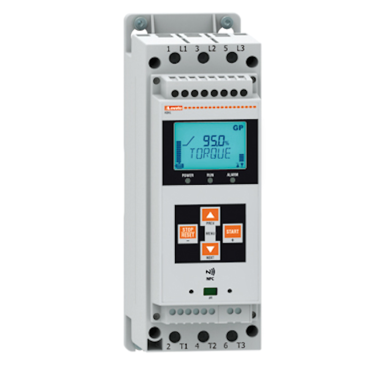

Softstart ADXL

Nowa seria softstartów ADXL dedykowana jest do rozruchu i zatrzymania trójfazowych silników asynchronicznych, umożliwia kontrolę w dwóch fazach i posiada wbudowany by-pass. ADXL posiadają podświetlany wyświetlacz LCD z ikonami i wbudowaną technologię komunikacji NFC, która umożliwia prosta i szybką konfigurację również przy użyciu smartfona czy tableta Urządzenia idealnie nadają sie do aplikacji "pług and play" dzięki wybudowanemu Kreatorowi instalacji oraz tam, gdzie wymagana jest maksymalna wydajność w zakresie kontroli i ochrony silnika podczas rozruchu i pracy.
ADXL posiadają funkcję ochrony softstartu i silnika oraz możliwość sygnalizacji alarmów, takich jak konieczność przeprowadzenia serwisu w oparciu o ilość rozruchów lub ilość godzin pracy kontrolowanego silnika.

Tabela wykonań, softstart ADXL

Charakterystyka ogólna:
- podświetlany wyświetlacz LCD z ikonami
- teksty w 6 językach (ENG-ITA-FRA-SPA-POR-DEU); język polski dostępny przy użyciu technologii NFC
- kontrola w dwóch fazach
- znamionowy prąd rozrusznika le: od 30 do 320A
- znamionowa moc silnika: 15...160kW (400VAC) i 22...200kW (600VAC)
- rozruch rampą napięcia
- kontrola momentu obrotowego
- funkcja kick start
- ograniczenie prądu maksymalnego rozruchu
- zatrzymanie kontrolowane lub przez swobodny wybieg
- rozruch sekwencyjny 4 silników
- wbudowany by-pass
- port optyczny do programowania, pobierania danych i diagnostyki przy użyciu programów Xpress i app Sam1
- podłączenie w technologii NFC do programowania parametrów przy użyciu app Nfc
- opcjonalna komunikacja RS485
- protokoły komunikacyjne Modbus-ASCII, Modbus-RTU i Modbus-TCP
- zdalny nadzór i kontrola przy użyciu oprogramowania Synergy

Charakterystyka robocza:
- kontrola w dwóch fazach
- napięcie wejściowe: 208...600VAC ±10% dla ADXL...600
- częstotliwość sieci 50/60Hz ±10% (samoustawialna)
- zasilanie pomocnicze 100...240VAC
- wskaźniki LED: zasilanie w granicach limitów, sygnalizacja rozruchu lub załączony by-pass, alarmy
- trzy wyjścia programowalne: 1 zestyk C/O, 2 zestyki NO
- dwa programowalne wejścia cyfrowe
- 1 programowalne wejście cyfrowe lub do wykorzystania jako wejście czujnika PTC (opcja)
- stopień ochrony: IP20.

Wyświetlane pomiary:
prąd maksymalny, prąd L1, prąd L2, prąd L3, moment obrotowy, uśrednione napięcie liniowe, całkowita moc czynną całkowity współczynnik mocy, status termiczny silnika, temperatura softstartu.

Ochrona:
- silnik: ochrona termiczną ochrona termiczna przez PTC, zablokowany wirnik, asymetria prądów,
rozruch zbyt długi i minimalny moment obrotowy, silnik niepodłączony.
- zasilanie pomocnicze: zbyt niskie napięcie lub mikro przerwy dłuższe niż dozwolone.
- zasilanie: zanik zasilanią zanik fazy, niewłaściwa kolejność faz i częstotliwość poza limitami.
- softstart: przegrzanie, przeciążenie prądowe, awaria SCR, awaria stycznika by-pass,
awaria czujnika temperatury i awaria wentylatora

Certyfikaty i zgodności:
Uzyskane certyfikaty: cULus, EAC, RCM.
Zgodne z normami: IEC/EN 60947-1, IEC/EN 60947-4-2, UL508, CSAC22.2 nr 14.
