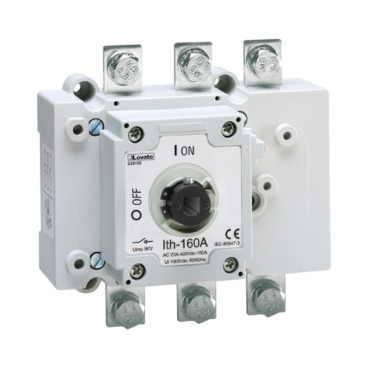

Rozłączniki izolacyjne seria GE, trzypolowe

Rozłączniki izolacyjne seria GE, trzypolowe

Charakterystyka ogólna
– zakres od 50A do 1600A
– dostępne wykonania: bezpośrednie przełączanie i ze sprzęgłem drzwiowym
– montaż wkrętami; dla wersji GE0160P dostępne są adaptery
   do montażu na szynie 35mm, zobacz katalog strona 11-17
– pokrętło blokowane w pozycji 0 bez dodatkowych akcesoriów.

Charakterystyka robocza
– znamionowe napięcie izolacji Ui:
• 1000V do GE0160...GE1600, GE0160 P, GE0250 N/B...GE0800 N/B
• 800V do GE0050 F, GE0125 F, GE0160 N, GE0161 N, GE0160 B i GE0200 B
– trwałość mechaniczna:
• 30 000 cykli dla GE0160…GE0250, GE0160 P
• 20 000 cykli dla GE0251…GE0400
• 10 000 cykli dla GE0500…GE1600, GE0050 F, GE0125 F, GE0160 N/B…GE0400 N/B
• 5 000 zadziałań dla GE0630 N/B…GE0800 N/B.


Tabela wykonań. Rozłączniki izolacyjne seria GE, trzypolowe

Zdjęcie	Kod zamówienia	Prąd cieplny umowny Ith AC21A (<500V) [A]	Znamionowy prąd roboczy le [A]		Masa [kg]
			AC23A (<400V)	AC23A (<500V)
Do uzupełnienia: pokrętło i trzpień ➊
	GE0160 P ➍	160	160	125	0,85
	GE0160	160	160	125	0,85
	GE0200	200	160	125	0,90
	GE0250	250 ➎	160	125	0,90
	GE0251	250	250	200	1,70
	GE0315	315	315	250	1,70
	GE0400	400	400	315	1,90
	GE0500	500	500	400	4,20
	GE0630	630	630	500	4,20
	GE0800	800	800	500	4,20
	GE1000	1000	800	800	7,00
	GE1250	1250	800	800	7,60
	GE1600	1600	1000	900	20,8

Tabela wykonań. Rozłączniki izolacyjne seria GE, trzypolowe, bezpiecznikowe

Zdjęcie	Kod zamówienia	Prąd cieplny umowny Ith AC21A (<500V) [A]	Znamionowy prąd roboczy le [A]		Masa [kg]
			AC23A (<400V)	AC23A (<500V)
	Do bezpieczników typu NFCA ➌➍. Należy zakupić oddzielnie pokrętło i trzpień ➊➋.
	GE0050 F ➍	50	50	50	1,25
	GE0125 F ➍	125	125	125	1,70
	Do bezpieczników typu NH ➌. Należy zakupić oddzielnie pokrętło i trzpień ➊➋.
	GE0160 N	160	160	125	1,70
	GE0161 N	160	160	160	3,10
	GE0250 N	250	250	250	6,60
	GE0400 N	400	400	400	6,60
	GE0630 N	630	630	630	13,0
	GE0800 N	800	630	630	13,0

➊ W celu doboru pokrętła zobacz tabelę doboru w katalogu strona 11-14.
    Pokrętła do przełączania bezpośredniego standardowo wyposażone są w trzpień.
➋ W celu doboru typu wkładek zobacz katalog strona 11-20.
➌ Rozłącznik w standardzie posiada osłonę bezpieczników.
➍ Osłony zacisków IP20 dostarczane w standardzie.
➎ 250A Ith; 200A AC21A ≤500V.


Dobór pokrętła
W odniesieniu do typów rozłączników podanych w powyższej tabeli należy dobrać odpowiednie pokrętło według tabeli w katalogu strona 11-14. Inne akcesoria zobacz w katalogu strony 11-17 i 11-20.

Zdjęcia	Kod zamówienia	Opis	Masa [kg]
POKRĘTŁO DO WERSJI ZE SPRZĘGŁEM, BLOK. KŁÓDKĄ ➊. Wersja żółto/czerwona montowana wkrętami na drzwiach Do uzupełnienia trzpień ➊. Z odblokowaniem (wymagania UL508A).
	GAX66 ➌	Dźwignia 65mm. □ 7mm ➌. IP66	0,075
	GEX6 1N	Dźwignia 94mm. □ 7mm. IP65	0,326
	GEX6 6N	Dźwignia 115mm. □ 10mm. IP65	0,248
	GEX6 7N	Dźwignia 143mm. □ 14mm. IP65	0,302
	GEX6 8N ➋	Dźwignia 396mm. □ 14mm. IP65	0,312
POKRĘTŁO DO WERSJI ZE SPRZĘGŁEM, BLOK. KŁÓDKĄ ➊. Wersja czarna montowana wkrętami na drzwiach Do uzupełnienia trzpień ➊. Z odblokowaniem (wymagania UL508A).
	GAX66 B ➌	Dźwignia 65mm.□ 7mm ➌. IP66	0,075
TRZPIENIE do pokręteł w wersji ze sprzęgłem ➊.
	GAX7 150A	Długość 150mm, □ 7mm	0,090
	GAX7 200A	Długość 200mm, □ 7mm	0,112
	GAX7 300A	Długość 300mm, □ 7mm	0,160
	GEX7 162N	Długość 162mm, □ 7mm	0,056
	GEX7 195N	Długość 195mm, □ 14mm	0,248
	GEX7 227N	Długość 227mm, □ 10mm	0,154
	GEX7 239N	Długość 239mm, □ 14mm	0,310
	GEX7 250N	Długość 250mm, □ 7mm	0,084
	GEX7 345N	Długość 345mm, □ 14mm	0,480
	GEX7 375N	Długość 375mm, □ 10mm	0,274
	GEX7 387N	Długość 387mm, □ 7mm	0,142
	GEX7 536N	Długość 536mm, □ 10mm	0,408
	GEX7 535N	Długość 535mm, □ 14mm	0,784
	GEX7 485N	Długość 485mm, □ 14mm	0,930

➊ W celu właściwego doboru należy zapoznać się z tabelą na stronie 11-19 do 21 i 11-23.
➋ Przełączanie dwoma rękoma.
➌ Stosować trzpienie typu GAX7...A.


Certyfikaty i zgodności
Uzyskane certyfikaty: EAC.
Zgodne z normami: IEC/EN 60947-1, IEC/EN 60947-3.
