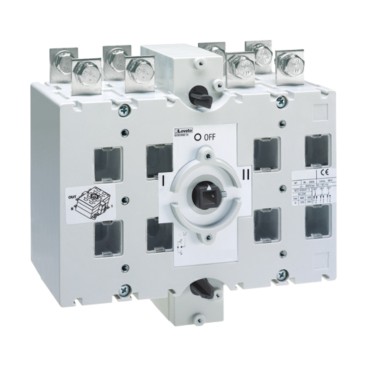

Rozłączniki izolacyjne seria GE, czteropolowe
Charakterystyka ogólna
– zakres od 50A do 1600A
– wersje czteropolowe (3P+N) z torem neutralnym zamykanym
z wyprzedzeniem i otwieranym z opóźnieniem
– dostępne wykonania: bezpośrednie przełączanie i ze sprzęgłem drzwiowym
– montaż wkrętami; – Montaż wkrętami; dla wersji GE0160 T4P dostępne są
adaptery do montażu na szynie 35mm, zobacz katalog strona 11-17
– pokrętło blokowane w pozycji 0 bez dodatkowych akcesoriów.
Charakterystyka robocza
– znamionowe napięcie izolacji Ui:
• 1000V dla GE0160 T4-GE1600 T4, GE0160 T4P, GE0250-GE0800 NT4/BT4
• 800V dla GE0160 NT4/BT4, GE0050 FT4, GE0125 FT4, GE0161 NT4, GE0200 BT4
– trwałość mechaniczna:
• 30 000 cykli dla GE0160 T4-GE0250 T4, GE0160 T4P
• 20 000 cykli dla GE0251 T4-GE0400 T4
• 10 000 cykli dla GE0500 T4-GE1600 T4, GE0050 FT4, GE0125 FT4, GE0160-GE0400 NT4/BT4.
• 5 000 cykli dla GE0630 BT4/BT4 i GE0800 NT4/BT4.
Tabela wykonań. Rozłączniki izolacyjne seria GE, czteropolowe
| Zdjęcie | Kod zamówienia |
Prąd cieplny umowny Ith AC21A (<500V) [A] |
Znamionowy prąd roboczy le [A] |
Masa [kg] |
|
| AC23A (<400V) | AC23A (<500V) | ||||
| Do uzupełnienia: pokrętło i trzpień ➊ | |||||
 |
GE0160 T4P ➍ | 160 | 160 | 125 | 1,00 |
| GE0160 T4 | 160 | 160 | 125 | 1,00 | |
| GE0200 T4 | 200 | 160 | 125 | 1,00 | |
| GE0250 T4 | 250 ➎ | 160 | 125 | 1,00 | |
| GE0251 T4 | 250 | 250 | 200 | 1,90 | |
| GE0315 T4 | 315 | 315 | 250 | 1,90 | |
| GE0400 T4 | 400 | 400 | 315 | 2,10 | |
| GE0500 T4 | 500 | 500 | 400 | 4,50 | |
| GE0630 T4 | 630 | 630 | 500 | 4,50 | |
| GE0800 T4 | 800 | 800 | 500 | 4,50 | |
| GE1000 T4 | 1000 | 800 | 800 | 7,60 | |
| GE1250 T4 | 1250 | 800 | 800 | 7,60 | |
| GE1600 T4 | 1600 | 1000 | 900 | 20,8 | |
Tabela wykonań. Rozłączniki izolacyjne seria GE, czteropolowe, bezpiecznikowe
| Zdjęcie | Kod zamówienia |
Prąd cieplny umowny Ith AC21A (<500V) [A] |
Znamionowy prąd roboczy le [A] |
Masa [kg] |
|
| AC23A (<400V) | AC23A (<500V) | ||||
 |
Do bezpieczników typu NFCA ➌➍. Należy zakupić oddzielnie pokrętło i trzpień ➊➋. |
||||
| GE0050 FT4 ➍ | 50 | 50 | 50 | 1,55 | |
| GE0125 FT4 ➍ | 125 | 125 | 125 | 2,20 | |
| Do bezpieczników typu NH ➌. Należy zakupić oddzielnie pokrętło i trzpień ➊➋. |
|||||
| GE0160 NT4 | 160 | 160 | 125 | 2,20 | |
| GE0161 NT4 | 160 | 160 | 160 | 8,00 | |
| GE0250 NT4 | 250 | 250 | 250 | 8,00 | |
| GE0400 NT4 | 400 | 400 | 400 | 8,00 | |
| GE0630 NT4 | 630 | 630 | 630 | 15,0 | |
| GE0800 NT4 | 800 | 630 | 630 | 15,0 | |
➊ W celu doboru pokrętła zobacz tabelę doboru w katalogu strony 11-15.
Pokrętła do przełączania bezpośredniego standardowo wyposażone są w trzpień.
➋ W celu doboru typu wkładek zobacz katalog strona 11-20.
➌ Rozłącznik w standardzie posiada osłonę bezpieczników.
➍ Osłony zacisków IP20 dostarczane w standardzie.
➎ 250A Ith; 200A AC21A ≤500V.
Dobór pokrętła
W odniesieniu do typów rozłączników podanych w powyższej tabeli należy dobrać odpowiednie pokrętło według tabeli w katalogu strona 11-15. Inne akcesoria zobacz w katalogu strony 11-17 i 11-20.
| Zdjęcia | Kod zamówienia |
Opis | Masa [kg] |
| POKRĘTŁO DO WERSJI ZE SPRZĘGŁEM, BLOK. KŁÓDKĄ ➊. Wersja żółto/czerwona montowana wkrętami na drzwiach Do uzupełnienia trzpień ➊. Z odblokowaniem (wymagania UL508A). |
|||
 |
GAX66 ➌ | Dźwignia 65mm. □ 7mm ➌. IP66 | 0,075 |
| GEX6 1N | Dźwignia 94mm. □ 7mm. IP65 | 0,326 | |
| GEX6 6N | Dźwignia 115mm. □ 10mm. IP65 | 0,248 | |
| GEX6 7N | Dźwignia 143mm. □ 14mm. IP65 | 0,302 | |
| GEX6 8N ➋ | Dźwignia 396mm. □ 14mm. IP65 | 0,312 | |
| POKRĘTŁO DO WERSJI ZE SPRZĘGŁEM, BLOK. KŁÓDKĄ ➊. Wersja czarna montowana wkrętami na drzwiach Do uzupełnienia trzpień ➊. Z odblokowaniem (wymagania UL508A). |
|||
| GAX66 B ➌ | Dźwignia 65mm.□ 7mm ➌. IP66 | 0,075 | |
| TRZPIENIE do pokręteł w wersji ze sprzęgłem ➊. |
|||
 |
GAX7 150A | Długość 150mm, □ 7mm | 0,090 |
| GAX7 200A | Długość 200mm, □ 7mm | 0,112 | |
| GAX7 300A | Długość 300mm, □ 7mm | 0,160 | |
| GEX7 162N | Długość 162mm, □ 7mm | 0,056 | |
| GEX7 195N | Długość 195mm, □ 14mm | 0,248 | |
| GEX7 227N | Długość 227mm, □ 10mm | 0,154 | |
| GEX7 239N | Długość 239mm, □ 14mm | 0,310 | |
| GEX7 250N | Długość 250mm, □ 7mm | 0,084 | |
| GEX7 345N | Długość 345mm, □ 14mm | 0,480 | |
| GEX7 375N | Długość 375mm, □ 10mm | 0,274 | |
| GEX7 387N | Długość 387mm, □ 7mm | 0,142 | |
| GEX7 536N | Długość 536mm, □ 10mm | 0,408 | |
| GEX7 535N | Długość 535mm, □ 14mm | 0,784 | |
| GEX7 485N | Długość 485mm, □ 14mm | 0,930 | |
➊ W celu właściwego doboru należy zapoznać się z tabelą na stronie 11-19 do 21 i 11-23.
➋ Przełączanie dwoma rękoma.
➌ Stosować trzpienie typu GAX7...A.
Certyfikaty i zgodności
Uzyskane certyfikaty: EAC.
Zgodne z normami: IEC/EN 60947-1, IEC/EN 60947-3.
