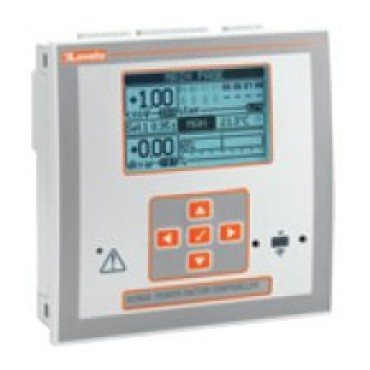

Regulatory współczynnika mocy DCRG 8 zaprojektowane zostały tak, by zaspokoić techniczne wymagania nowoczesnych systemów elektrycznych oraz wymagania stawiane przez użytkowników. Główne właściwości, jakie musi spełniać regulator współczynnika mocy, poza utrzymaniem właściwego cos fi, to niezawodność, możliwość pracy w różnych warunkach, zdolność do wykrywania warunków krytycznych systemu, itp. Regulator DCRG8 spełnia wszystkie powyższe wymogi oraz dodatkowo daje możliwość rozbudowy funkcjonalności przy zastosowaniu modułów rozszerzeń EXP. Na uwagę zwraca też fakt, iż regulator został wyposażony w optyczny port USB, który można wykorzystać do programowania, diagnostyki czy pobierania danych. Interfejs użytkownika jest przyjazny i łatwy w obsłudze dzięki dużemu graficznemu wyświetlaczowi LCD, a odczyt pomiarów jest czytelny i intuicyjny oraz możliwy również w warunkach słabego
oświetlenia.
Dodatkowe informacje dostępne są w poniższej instrukcji:
Instrukcja: Regulator współczynnika mocy DCRG8
Główne cechy produktu:
– graficzny wyświetlacz LCD o rozdzielczości 128x80 pikseli z menu w 10 językach: polski, włoski, angielski, hiszpański, francuski, niemiecki, czeski, rosyjski, portugalski oraz język personalizowany;
– automatyczne rozpoznanie podłączenia przekładnika prądowego
– możliwość pracy w układach: jednofazowych, trójfazowych, trójfazowych z przewodem neutralnym oraz kogeneracji (4 kwadranty);
– możliwość podłączenia w układach średniego napięcia;
– poprawne działanie w układach o wysokiej zawartości składowych harmonicznych;
– optymalna redukcja ilości załączeń;
– stosowanie stopni o jednakowej mocy;
– pomiar mocy biernej poszczególnych stopni;
– zapis ilości załączeń dla poszczególnych stopni;
– ochrona przed przeciążeniem kondensatorów na każdej z 3 faz;
– ochrona przed przegrzaniem, czujnik wewnętrzny lub czujnik zewnętrzny;
– ochrona przy chwilowym zaniku napięcia
– analiza harmonicznych napięć i prądów;
– funkcja szybkiego ustawiania wart. przekł. prądowego;
– port komunikacji USB (CX01) i Wi-Fi (CX02) do połączenia z komputerem, smartfonem i tabletem;
– protokoły komunikacyjne Modbus-RTU TCP i ASCII;
– oprogramowanie do ustawień DCRJ SW;
– kompatybilność z oprogramowaniem do kontroli
– możliwość wysyłania SMS i email z alarmem (z modułem EXP10 15).
| Kod zamówienia |
Stopnie | Napięcie zasilania pomocniczego [V] |
Wymiary [mm] |
Masa [kg] | |
 |
DCRG 8 | 8 | 100-415VAC | 144x144 | 0,980 |
| Akcesoria. | |||||
| NTC 01 | Zewnętrzny czujnik temperatury, długość przewodu 3m | 0,150 | |||
MODUŁY ROZSZERZEŃ
| Kod zamówienia |
Opis | |
| Montaż zatrzaskowy 4 modułów w tylnej części DCRG 8. Wejścia i wyjścia. | ||
 |
EXP10 06 | 2 wyj. przek. do zwiększenia ilości stopni |
| EXP10 03 | 2 wyjścia przekaźnikowe 5A 250VAC | |
| EXP10 00 | 4 izolowane wejścia cyfrowe | |
| EXP10 01 | 4 izolowane wyjścia statyczne do zwiększenia ilości stopni | |
| EXP10 02 | 2 wejścia cyfr. i 2 izolowane wyj. statyczne | |
| EXP10 04 | 2 izolowane wejścia analogowe PT100 lub 0/4-20mA lub 0-10V lub 0...±5V | |
| EXP10 05 | 2 izolowane wyjścia analogowe 0/4-20mA lub 0-10V lub 0...±5V | |
| EXP10 08 | 2 izolowane wejścia cyfrowe i 2 wyjścia przekaźnikowe 5A 250VAC | |
| EXP1016 | Ochrona kondensatorów z 2 wejściami do pomiaru temperatury czujnikami NTC i 2 wejścia do pomiaru prądu trójfazowego |
|
| Porty komunikacji. | ||
|
EXP10 10 | Izolowany interfejs USB |
| EXP10 11 | Izolowany interfejs RS-232 | |
| EXP10 12 | Izolowany interfejs RS-485 | |
| EXP10 13 | Izolowany interfejs Ethernet z funkcją webserwera | |
| Inne funkcje | ||
| EXP10 15 | Modem GPRS/GSM * | |
* W celu konfiguracji oprogramowania należy skontaktować się z Serwisem Klienta
(tel. 71 7979 021, email: klient@LovatoElectric.pl ).
| Możliwości rozbudowy DCRG 8 | ||||
| DCRG 8 | EXP10 06 | EXP10 01 | Całkowita ilość stopni |
|
| Regulator | Moduł z 2 wyj. przekaźnik. | Moduł z 4 wyj. statycznymi | ||
| Przekaźnik | Ilość modułów | Ilość modułów | Przek. | Statycz |
| 8 | 1 (2 stopni) | - | 10 | - |
| 8 | 1 (2 stopni) | 1 (4 stopni) | 10 | 4 |
| 8 | 2 (4 stopni) | - | 12 | - |
| 8 | 2 (4 stopni) | 1 (4 stopni) | 12 | 4 |
| 8 | 3 (6 stopni) | - | 14 | - |
| 8 | 4 (8 stopni) | - | 16 | - |
| 8 | - | - | 8 | - |
| 8 | - | 1 (4 stopni) | 8 | 4 |
| 8 | - | 2 (8 stopni) | 8 | 8 |
Charakterystyka robocza
– obwód napięciowy
• napięcie zasilania pomocniczego: 100-415VAC
• częstotliwość znamionowa: 50/60Hz ±10%
– obwód prądowy
• wejście jednofazowe i trójfazowe
• prąd znamionowy Ie: 5A (programowalny 1A)
– pomiary i kontrola
• regulacja współczynnika mocy: 0,5 indukcyjny - 0,5 pojemnościowy
• zakres pomiaru napięcia: 50-720VAC
• zakres pomiaru prądu: 0,025-6A
• zakres pomiaru temperatury: -30...+85°C
• zakres pomiaru prądu przeciążenia kondensatorów: 0-250%
• typ pomiaru napięcia i prądu: rzeczywiste wartości skuteczne (TRMS)
– wyjścia przekaźnikowe
• 7 wyjść z zestykiem NO i 1 z C/O
• charakterystyka wyjścia: 5A 250VAC (AC1)
– obudowa tablicowa (144x144mm)
– stopień ochrony: IP54 od przodu, IP20 na zaciskach
Certyfikaty i zgodności
Uzyskane certyfikaty: cULus, EAC.
Zgodne z normami: IEC 61010-1, IEC/EN 61000-6-2,
IEC/EN 61000-6-3, UL 508, CSA C22.2 nr 14.
