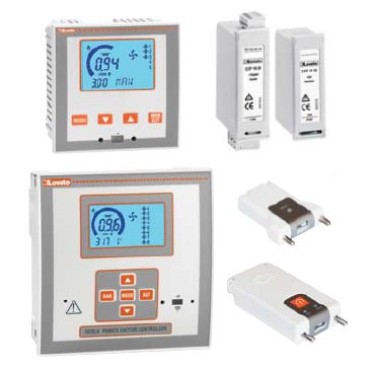

Seria DCRL została zaprojektowana z zaawansowanymi funkcjami i w kompaktowej obudowie. Łączy w sobie nowoczesny projekt, praktyczność montażu i możliwość rozbudowy (moduły EXP...). Wyświetlacz LCD zapewnia czytelny oraz intuicyjny interfejs użytkownika.
Dodatkowe informacje dostępne są w poniższej instrukcji:
Instrukcja: Automatyczny regulator współczynnika mocy DCRL3 i DCRL5
Instrukcja: Automatyczny regulator współczynnika mocy DCRL8
Główne cechy produktu:
– podświetlany wyświetlacz LCD z ikonami z doskonałą widocznością informacji
– kody alarmów z przewijanym tekstem, w 6 językach
(włoski, angielski, hiszpański, francuski, niemiecki, portugalski)
– podłączenie w układach jednofazowych, trójfazowych i kogeneracji (4 kwadranty)
– wejście pomiaru napięcia odseparowane od zasilania,
co umożliwia zastosowanie w układach średniego napięcia
– redukcja ilości załączeń stopni
– stosowanie stopni o jednakowej mocy
– pomiar mocy biernej poszczególnych stopni
– ochrona przed przeciążeniem prądowym kondensatorów
– ochrona przed przegrzaniem (wewnętrzny czujnik)
– ochrona przy chwilowym zaniku napięcia
– szeroki wybór dostępnych pomiarów,
z uwzględnieniem THD napięcia i prądu z analizą harmonicznych do 15 w kolejności
– szeroki zakres pomiaru napięcia
– wysoka dokładność pomiarów metodą TRMS
– port komunikacji USB (CX01) i Wi-Fi (CX02),
do połączenia z komputerem, smartfonem i tabletem
– oprogramowanie do ustawień DCRJ SW
– kompatybilność z oprogramowaniem do kontroli Synergy
– personalizacja etykietą opisową.
Tabela dostępnych wykonań i modułów rozszerzeń:
| Zdjęcia | Kod zamówienia |
Opis regulatora | Stopnie | Wymiary [mm] |
Napięcie zasilania pomocn. [V] |
Masa [kg] |
| Do układów jednofazowych i trójfazowych niskiego i średniego napięcia. | ||||||
 |
DCRL 3 | Automatyczny regulator cos fi, 3 stopnie, port optyczny. Rozbudowa do 6 stopni, zasilanie 100-440VAC, montaż tablicowy 96x96mm |
3 | 96x96 | 100-440VAC | 0,3 |
| |
DCRL 5 | Automatyczny regulator cos fi, 5 stopni, port optyczny. Rozbudowa do 8 stopni, zasilanie 100-440VAC, montaż tablicowy 96x96mm |
5 | 96x96 | 100-440VAC | 0,35 |
 |
DCRL 8 | Automatyczny regulator cos fi, 8 stopni, port optyczny. Rozbudowa do 14 stopni, zasilanie 100-440VAC, montaż tablicowy144x144mm |
8 | 144x144 | 100-440VAC | 0,98 |
| Akcesoria. | ||||||
 |
EXP80 00 | Plastikowa tabliczka opisowa do DCRL 3 i 5 | 0,05 | |||
| Zdjęcia | Kod zamówienia |
Opis | ||||
| MODUŁY ROZSZERZEŃ. Montaż zatrzaskowy jednego modułu w tylnej części DCRL... Wejścia i wyjścia |
||||||
 |
EXP10 06 | 2 wyjścia przekaźnikowe zwiększające ilość stopni | ||||
| EXP10 06 | 3 wyjścia przekaźnikowe zwiększające ilość stopni | |||||
| EXP10 03 | 2 wyjścia przekaźnikowe 5A 250VAC | |||||
| Porty komunikacji. | ||||||
| |
EXP10 10 | Izolowany optycznie port USB | ||||
| EXP10 11 | Izolowany optycznie port RS-232 | |||||
| EXP10 12 | Izolowany optycznie port RS-485 | |||||
| EXP10 13 | Izolowany optycznie port Ethernet z funkcją web serwera (tylko DCRL 8) |
|||||
| Porty komunikacji - moduły CX | ||||||
 |
CX 01 |
Moduł USB/port optyczny do programowania, pobierania danych, diagnostyki i aktualizacji oprogramowania wewnętrznego. W komplecie kabel o długości 1,8m |
||||
| CX 02 |
Moduł Wi-Fi do programowania, pobierania danych, diagnostyki i klonowania |
|||||
Charakterystyka robocza
– zasilanie:
• napięcie pomocnicze: 100...440VAC
• częstotliwość: 50/60Hz ±10%
– wejścia napięciowe:
• napięcie znamionowe: 600VAC L-L (346VAC L-N)
• zakres częstotliwości: 45...65Hz
– wejścia prądowe:
• podłączenie jednofazowe
• prąd znamionowy: 1A lub 5A, konfigurowalny
– pomiar i kontrola:
• regulacja współczynnika mocy: 0,5 ind...0,5 poj
• zakres pomiaru napięcia: 50...720VAC L-L; 50...415VAC L-N
• zakres pomiaru prądu: 0,025...1,2A dla skali 1A; 0,025...6A dla skali 5A
• typ pomiaru napięcia i prądu: rzeczywiste wartości skuteczne (TRMS).
– wyjście przekaźnikowe (stopnie):
• DRCL3: 3 wyjścia
• DCRL5: 5 wyjść
• DCRL8: 8 wyjść
• układ styków: NO; ostatni C/O
• charakterystyka znamionowa: 5A 250VAC AC1
– wykonanie tablicowe (96x96mm)
– stopnień ochrony: IP54 od przodu; IP20 na zaciskach
Certyfikaty i zgodności
Uzyskane certyfikaty: EAC, cULus w trakcie.
Zgodne z normami: IEC/EN 61010-1, IEC/EN 61000-6-2,
IEC/EN 61000-6-3, UL 508, CSA C22.2 nr 14.
