| Producent | Breve |
| Seria | A3RW |
| Typ produktu | Autotransformatorowy regulator obrotów |
| Liczba faz | 3-fazowy |
| Cechy specjlne | wyjście 230V AC, wejście Tk |
| Obudowa | metalowa |
| Zakres prądu wyjściowego (SEC) | 1,5 - 14A |
| Napięcie pierwotne (PRI) | 3x400V 50/60Hz |
| Napięcie wtórne (SEC) | 3x(95-145-190-240-400) |
| Rodzaj regulacji | 5-stopniowa |
| Stopień ochrony | IP21 |
| Montaż | naścienny |

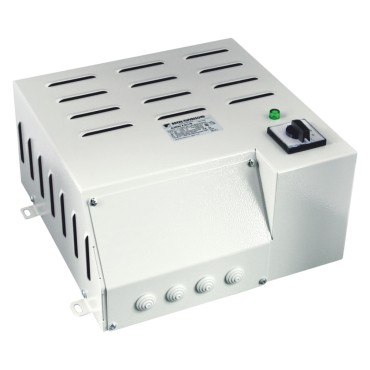

A3RW - Trójfazowe regulatory prędkości wentylatorów. Transformatorowe, przemysłowe regulatory A3RW do regulacji prędkości obrotowej trójfazowych silników wentylatorowych sterowanych napięciowo. Montowane w profesjonalnych instalacjach wentylacyjnych lub grzewczych. Do pięciostopniowego nastawu prędkości obrotowej służy pokrętło umieszczone na panelu metalowej obudowy. Wyposażone w niezależny włącznik oraz lampkę sygnalizującą alarm. Obwód sterowania regulatora chroniony bezpiecznikiem. Wbudowane zabezpieczenie preciwzamrożeniowe (styki FS) oraz zabezpieczenie termiczne silnika (styki TK). Wykonanie w II klasie izolacji Stopnień ochrony IP21. Max temperatura otoczenia 25°C. Klasa cieplna izolacji B(130°C). Wykonanie zgodnie z EN 61558-2-13.
|
Podstawowe parametry |
|
|
Zakres prądów SEC |
1,5-14 A |
|
Napięcie PRI (uzwojenie pierwotne) |
3x400 V 50/60 Hz |
| Zakres napieć SEC (uzwojenie wtórne) | 5-stopniowa regulacja |
| Nazwa | Prąd [A] |
Nr kat. Breve |
|
A3RW 1,5 |
1,5 | 17886-9980 |
|
A3RW 2,0 |
2,0 | 17886-9979 |
|
A3RW 4,0 |
4,0 | 17886-9989 |
|
A3RW 5,0 |
5,0 | 17886-9978 |
|
A3RW 7.0 |
7,0 | 17886-9988 |
|
A3RW 10,0 |
10,0 | 17886-9977 |
|
A3RW 14,0 |
14,0 | 17886-9976 |
Jako produkty "typowe" producent określa: produkty dostępne z magazynu w określonych ilościach lub wykonywane na zamówienie w orientacyjnym terminie około 10 dni roboczych.
| Symbol | Numer katalogowy | Prąd nominalny | Moc | Napięcie pierwotne (PRI) | Rodzaj regulacji | Cechy specjalne |
|---|---|---|---|---|---|---|
| A3RW 1.5/1/S/IP21 | 17886-9980 | 1.5A | 600VA | 3x400V AC | 5-stopniowa | wyjście 230V AC, wejście Tk |
| A3RW 2.0/1/S/IP21 | 17886-9979 | 2A | 800VA | 3x400V AC | 5-stopniowa | wyjście 230V AC, wejście Tk |
| A3RW 4.0/1/S/IP21 | 17886-9989 | 4A | 1600VA | 3x400V AC | 5-stopniowa | wyjście 230V AC, wejście Tk |
| A3RW 7.0/1/S/IP21 | 17886-9988 | 7A | 2800VA | 3x400V AC | 5-stopniowa | wyjście 230V AC, wejście Tk |
| A3RW 10.0/1/S/IP21 | 17886-9977 | 10A | 4000VA | 3x400V AC | 5-stopniowa | wyjście 230V AC, wejście Tk |
| A3RW 14.0/1/S/IP21 | 17886-9976 | 14A | 5600VA | 3x400V AC | 5-stopniowa | wyjście 230V AC, wejście Tk |
