| Producent | Breve |
| Seria | ARM |
| Typ produktu | Autotransformatorowy regulator obrotów |
| Liczba faz | 1-fazowy |
| Obudowa | bez obudowy |
| Zakres prądu wyjściowego (SEC) | 2 - 14A |
| Napięcie pierwotne (PRI) | 230V 50/60Hz |
| Rodzaj regulacji | 5-stopniowa |
| Stopień ochrony | IP00 |
| Montaż | do wbudowania |

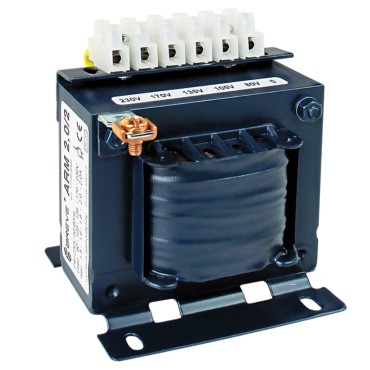

Autotransformator ARM to regulator autotransformatorowy (regulator prędkości obrotowej) do wbudowania, służący do regulacji nawiewu, montowany w układach wentylacyjnych lub grzewczych.
Wykonanie w I klasie izolacji oraz stopniu ochrony IP00, max temperatura otoczenia 40oC, klasa cieplna izolacji B (130oC).
Wykonanie zgodnie z EN 61558-2-13.
|
Podstawowe parametry |
|
|
Zakres prądów SEC |
1-10 A |
|
Napięcie PRI (uzwojenie pierwotne) |
230 V 50/60 Hz |
| Zakres napieć SEC (uzwojenie wtórne) | 5-cio stopniowa regulacja |
| Nazwa | Prąd [A] |
Nr kat. Breve |
|
ARM 2.0/2 |
2,0 | 17786-9998 |
|
ARM 3.0/1 |
3,0 | 17786-9999 |
|
ARM 5.0/1 |
5,0 | 17786-9997 |
|
ARM 7.0/1 |
7,0 | 17786-9996 |
|
ARM 10.0/1 |
10,0 | 17786-9995 |
Jako produkty "typowe" producent określa: produkty dostępne z magazynu w określonych ilościach lub wykonywane na zamówienie w orientacyjnym terminie około 10 dni roboczych.
| Symbol | Numer katalogowy | Prąd nominalny | Napięcie pierwotne (PRI) | Napięcie wtórne (SEC) | Rodzaj regulacji |
|---|---|---|---|---|---|
| ARM 2.0/2 | 17786-9998 | 2A | 230V AC | 80-105-135-170-230V | 5-stopniowa |
| ARM 3.0/1 | 17786-9999 | 3A | 230V AC | 115-135-155-180-230V | 5-stopniowa |
| ARM 5.0/1 | 17786-9997 | 5A | 230V AC | 80-105-135-170-230V | 5-stopniowa |
| ARM 7.0/1 | 17786-9996 | 7A | 230V AC | 80-105-135-170-230V | 5-stopniowa |
| ARM 10.0/1 | 17786-9995 | 10A | 230V AC | 80-105-135-170-230V | 5-stopniowa |
| ARM 14.0/1 | 17786-9987 | 14A | 230V AC | 80-105-135-170-230V | 5-stopniowa |
