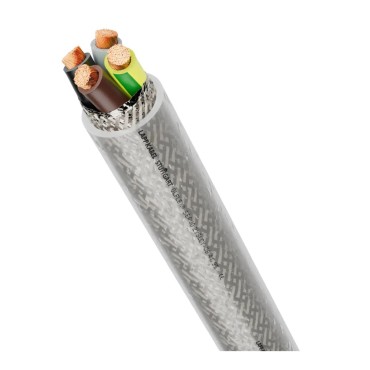

Przewody OLFLEX SERVO 2YSLCY-JB to przewody sterownicze i przyłączeniowe do zasilania silników z falownika. Wykonane są z ekranem miedzianym oraz ekranem z folii aluminiowej, z żyłami kolorowymi.
Budowa
- Linki z cienkich drucików z miedzi elektrolitycznej
- Izolacja żył z polietylenu (PE)
- Żyły skręcone koncentrycznie
- Ekran z folii aluminiowej
- Oplot z ocynowanych drutów miedzianych
Wersja 4 żyłowa: płaszcz zewnętrzny na bazie PVC, przeźroczysty
ÖLFLEX SERVO 2YSLCYK-JB
- Żyła ochronna podzielona na 3 części, na zewnątrz żył siłowych
- Płaszcz zewnętrzny na bazie PVC, czarny, do stosowania na zewnątrz lub bezpośredniego zakopania
Obszary zastosowań
- Połączenie między przemiennikiem częstotliwości a silnikiem
- Przemysł papierniczy
- Przemysł chemiczny
- Przemysł ciężki
Tabela wykonań (więcej szczegółów w załączonym katalogu pdf)
| Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
|

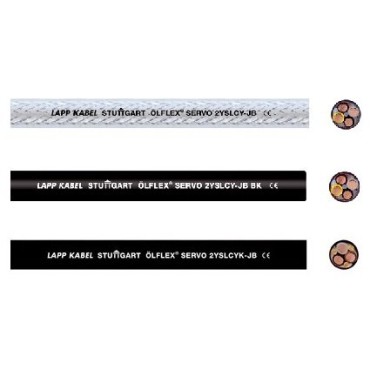

| OLFLEX SERVO 2YSLCY-JB przeźroczysty |
OLFLEX SERV0 2YSLCYK-JB czarny z dzieloną żyłą ochronną |
|||||
| 0036425 | 4 G 1,5 | 11,4 | 0036439 | 3 X 1,5 + 3 G 0,25 | 11,4 | |
| 0036426 | 4 G 2,5 | 12,4 | 0036440 | 3 X 2,5 + 3 G 0,5 | 12,2 | |
| 0036427 | 4 G 4 | 15,6 | 0036441 | 3 X 4,0 + 3 G 0,75 | 14,4 | |
| 0036428 | 4 G 6 | 17,0 | 0036442 | 3 X 6,0 + 3 G 1,0 | 15,7 | |
| 0036429 | 4 G 10 | 19,6 | 0036443 | 3 X 10 + 3 G 1,5 | 18,0 | |
| 0036430 | 4 G 16 | 22,1 | 0036444 | 3 X 16 + 3 G 2,5 | 20,2 | |
| 0036431 | 4 G 25 | 26,3 | 0036445 | 3 X 25 + 3 G 4,0 | 23,8 | |
| 0036432 | 4 G 35 | 29,5 | 0036446 | 3 X 35 + 3 G 6,0 | 26,9 | |
| 0036433 | 4 G 50 | 35,8 | 0036447 | 3 X 50 + 3 G 10 | 32,6 | |
| 0036434 | 4 G 70 | 40,3 | 0036448 | 3 X 70 + 3 G 10 | 36,4 | |
| 0036435 | 4 G 95 | 46,5 | 0036449 | 3 X 95 + 3 G 16 | 42,0 | |
| 0036436 | 4 G 120 | 53,2 | 0036450 | 3 X 120 + 3 G 16 | 47,8 | |
| 0036437 | 4 G 150 | 57,3 | 0036451 | 3 X 150 + 3 G 25 | 51,6 | |
| 0036438 | 4 G 185 | 62,3 | 0036479 | 3 X 185 + 3 G 35 | 56,5 | |

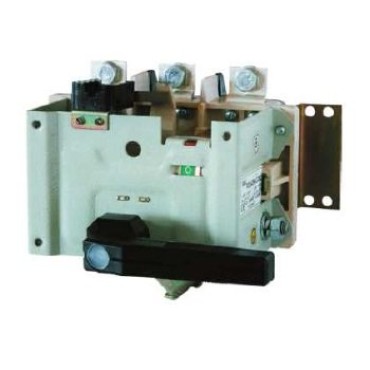

Rozłączniki izolacyjne LO-250 i LO-400 na prądy do 400 A
Budowa
Rozłączniki izolacyjne LO 250, LO-400 składają się z następujących głównych zespołów:
- korpusu dolnego wyposażonego w tory prądowe (styki stałe, ruchome oraz komory gaszeniowe),
- zespołu górnego (metalowej konstrukcji wsporczej) wyposażonego w napęd niezależny (migowy) oraz styki pomocnicze 2z+2r.
Działanie
Tory prądowe w biegunach głównych posiadają po dwie przerwy izolacyjne. Napęd ręczny zapewnia migowe łączenie styków niezależnie od prędkości przestawienia dźwigni napędu. Załączenie i wyłączenie rozłączników dokonuje się za pomocą dźwigni napędu przesuwając ruchem obrotowym o kąt 90°, której konstrukcja nie pozwala określić aktualnego stanu rozłącznika. Rzeczywiste położenie styków ruchomych (stan zamknięcia lub otwarcia) sygnalizowane jest tylko wskaźnikiem optycznym widocznym od strony dźwigni napędowej (kolor zielony„0"- stan wyłączenia, kolor czerwony,,!"- stan załączenia).
Zastosowanie
Rozłączniki izolacyjne LO przeznaczone są do:
- załączania i wyłączania obwodów trójbiegunowych prądu przemiennego,
- instalowania wewnątrz obudowanych urządzeń rozdzielczych użytkowanych w warunkach wnętrzowych nieklimatyzowanych.
Mogą być stosowane w różnych warunkach klimatycznych na wysokości do 2000 m n.p.m. Temperatura
otoczenia: 263 + 318 K (-10 + +45 °C). Rozłączniki izolacyjne LO spełniają wymagania zawarte w normie
PN-EN 60947-3.
Rozłączniki oferowane są w dwóch wersjach: zatablicowe L0250Z, L0400Z oraz do montażu na płycie
L0250W, L0400W.
Uwaga! - Na indywidualne zamówienia wykonywane są rozłączniki z dłuższym wałkiem napędowym. - Na indywidualne zapytanie wykonywane są części zamienne do rozłączników.
| Typ Art. nr | LO-250Z A53AA-05040200100 |
LO-250W A53AA-05040200200 |
LO-400Z A53M-05040100100 |
LO-400W A53AA-05040100200 |
|
| Wymiary [mm] | A | 140 | 154 | ||
| B | 162 | 181 | |||
| Masa [kg] | 3 | 3,4 | 3,2 | 3,6 | |
| Dane techniczne torów głównych | |||||
| Typ Art.nr | LO-250Z A53AA-05040200100 |
LO-250W А53АА-05040200200 |
LO-400Z A53AA-05040100100 |
LO-400W A53AA-05040100200 |
|
| Napięcie znamionowe izolacji Ui (V) |
690 | ||||
| Napięcie znamionowe łączeniowe Ue [V] |
500 | ||||
| Prąd znamionowy łączeniowy Ie AC21A [A] |
500 V | 30 | |||
| Prąd znamionowy załączalny zwarciowy [A] |
30 | ||||
| Prąd zwarciowy krótkotrwały wytrzymywalny [A] |
15 | ||||
| Trwałość łączeniowa w kategorii AC21A (cykle] |
500 V | 6000 | 3000 | ||
| Trwałość mechaniczna [cykl] |
30000 | 10000 | |||
| Znamionowa częstotliwość łączeń [ł/h] |
120 | ||||
| Kategoria użytkowania |
AC-21A | ||||
| Gwinty śrub zaciskowych |
przyłącze-niowych | M10 | M12 | ||
| ochronnych | M10 | ||||
| Przekroje przewodów przyłączeniowych |
z końcówka kablową [mm2] |
120 | 240 | ||
| szynowe [mm] |
30 | ||||
| Stopień ochrony | IP00 | ||||
| Liczba biegunów | 3 | ||||
Przykład zamówienia
Rozłącznik izolacyjny zatablicowy na prąd 250 A: Rozłącznik izolacyjny LO-250Z
Rozłącznik izolacyjny na prąd 400 A do płyty montażowej: Rozłącznik izolacyjny LO-400W
ARWE - Autotransformatorowy regulator prędkości obrotowej wentylatorów sterowany zdalnie sygnałem 0-10VDC. Autotransformatorowe, przemysłowe regulatory ARWE przeznaczone są do regulacji prędkości obrotowej jednofazowych silników wentylatorowych, sterowanych napięciowo. Stanowią połączenie zalet regulatorów autotransformatorowych oraz elektronicznych, oferujących sterowanie zdalnym sygnałem. Montowane w profesjonalnych instalacjach wentylatorowych lub grzewczych. Regulator ARWE realizuje 5-stopniowe, sterowanie prędkości obrotowej przy pomocy
przemysłowego standardu sygnałowego 0-10 VDC. Pełną optoizolację sygnału sterującego od napięcia sieci zapewnia układ energoelektroniczny. Układ posiada zabezpieczenie przeciw załączeniu dwóch odczepów autotransformatora w wyniku ewentualnej awarii. Wykonanie w II klasie izolacji. Stopnień ochrony IP54. Max temperatura otoczenia 40°C.
Klasa cieplna izolacji B(130°C). Wykonanie zgodnie z EN 61558-2-13.
|
Podstawowe parametry |
|
|
Zasilanie |
230VAC 50Hz |
|
Prąd wyjściowy |
3 A |
| Rodzaj sterowania | automatyczne sygnałem 0-10VDC |
| Nazwa | Prąd [A] |
Nr kat. Breve |
| ARWE 1,5/1-A | 1,5 | 17886-9942 |
| ARWE 2,0/1-A | 2 | 17886-9934 |
| ARWE 3,0/1-A | 3 | 17886-9946 |
| ARWE 5,0/1-A | 5 | 17886-9939 |
| ARWE 7,0/1-A | 7 | 17886-9941 |
| ARWE 10/1-A | 10 | 17886-9933 |
Jako produkty "typowe" producent określa: produkty dostępne z magazynu w określonych ilościach lub wykonywane na zamówienie w orientacyjnym terminie około 10 dni roboczych.
| Typ | Konfiguracja styków |
Prąd znamionowy |
Napięcie zasil. cewki |
Liczba modułów |
Nr Kat. | |
| Wyłączniki 1-polowe | ||||||
|
CTX 20 11 024 A |
1zw. + 1roz. |
|
|
|
|
|
|
CTX 20 11 024 A |
1zw. + 1roz. |
|
|
|
|
|
|
CTX 20 11 024 A |
2 roz. |
|
|
|
|
|
|
CTX 20 11 024 A |
2 zw. |
|
|
|
|
|
|
CTX 20 11 024 A |
2 zw. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wyłączniki 2-polowe |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wyłączniki 3-polowe |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wyłączniki 4-polowe |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Prąd In |
char. B |
char. C |
char. D |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
[A] |
Typ |
Nr Kat. |
Typ |
Nr Kat. |
Typ |
Nr Kat. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Wyłączniki 1-polowe |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
0,5 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
32 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
40 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
50 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
63 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Wyłączniki 2-polowe |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
0,5 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
32 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
40 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
50 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
63 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Wyłączniki 3-polowe |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
0,5 |
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

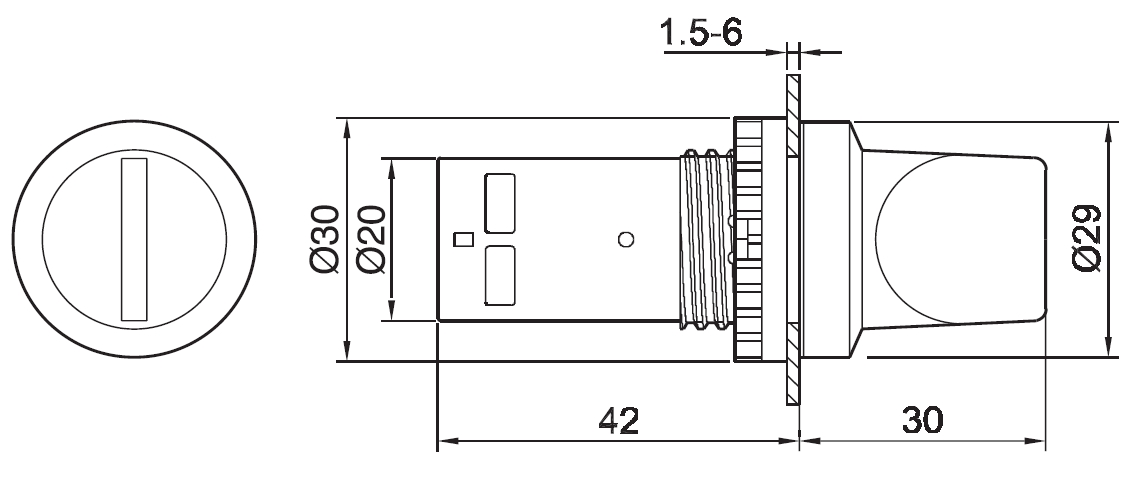

Kolor |
Typ |
Nr katalogowy |

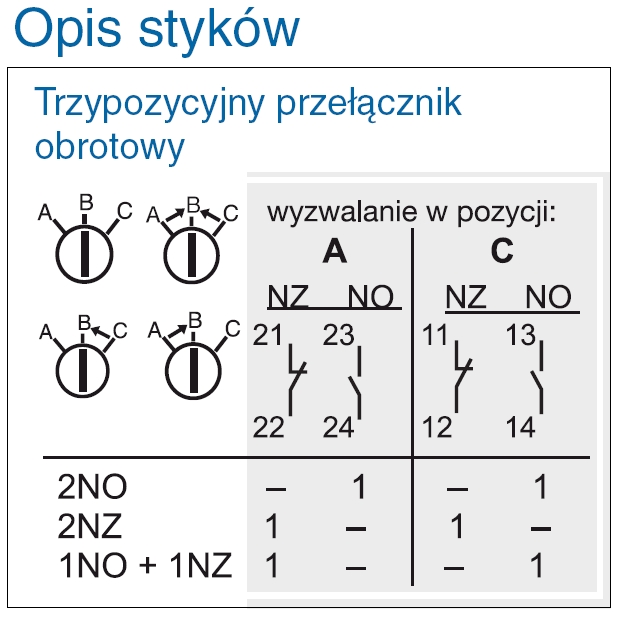

| Styki 2 NO | ||
| Czerwony | C3SS1-10R-20 | 1SFA619210R1021 |
| Czarny | C3SS1-10B-20 | 1SFA619210R1026 |
| Szary | C3SS1-10U-20 | 1SFA619210R1027 |
| Styki 2NC | ||
| Czerwony | C3SS1-10R-02 | 1SFA619210R1051 |
| Czarny | C3SS1-10B-02 | 1SFA619210R1056 |
| Szary | C3SS1-10U-02 | 1SFA619210R1057 |
| Styki 1NO+1NC | ||
| Czerwony | C3SS1-10R-11 | 1SFA619210R1071 |
| Czarny | C3SS1-10B-11 | 1SFA619210R1076 |
| Szary | C3SS1-10U-11 | 1SFA619210R1077 |

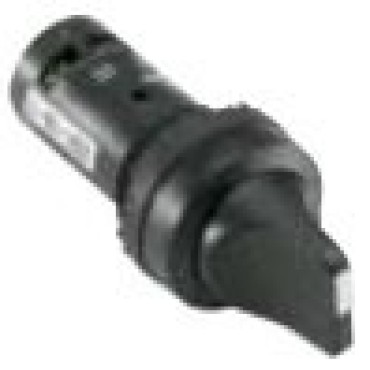

Samopowrotny z pozycji A do B i C do B, krótka rączka
|
Kolor |
Typ |
Nr katalogowy |
| Styki 2NO | ||
|
Czerwony |
C3SS2-10R-20 |
1SFA619211R1021 |
|
Czarny |
C3SS2-10B-20 |
1SFA619211R1026 |
|
Szary |
C3SS2-10U-20 |
1SFA619211R1027 |
| Styki 2NC | ||
| Czerwony |
C3SS2-10R-02 |
1SFA619211R1051 |
|
Czarny |
C3SS2-10B-02 |
1SFA619211R1056 |
|
Szary |
C3SS2-10U-02 |
1SFA619211R1057 |
| Styki 1NO+1NC | ||
| Czerwony |
C3SS2-10R-11 |
1SFA619211R1071 |
|
Czarny |
C3SS2-10B-11 |
1SFA619211R1076 |
|
Szary |
C3SS2-10U-11 |
1SFA619211R1077 |
Samopowrotny z pozycji C do B, krótka rączka
|
Kolor |
Typ |
Nr katalogowy |
| Styki 2NO | ||
| Czerwony |
C3SS3-10R-20 |
1SFA619212R1021 |
|
Czarny |
C3SS3-10B-20 |
1SFA619212R1026 |
|
Szary |
C3SS3-10U-20 |
1SFA619212R1027 |
| Styki 2NC | ||
| Czerwony |
C3SS3-10R-02 |
1SFA619212R1051 |
|
Czarny |
C3SS3-10B-02 |
1SFA619212R1056 |
|
Szary |
C3SS3-10U-02 |
1SFA619212R1057 |
| Styki 1NO+1NC | ||
| Czerwony |
C3SS3-10R-11 |
1SFA619212R1071 |
|
Czarny |
C3SS3-10B-11 |
1SFA619212R1076 |
|
Szary |
C3SS3-10U-11 |
1SFA619212R1077 |
Samopowrotny z pozycji A do B, krótka rączka
|
Kolor |
Typ |
Nr katalogowy |
| Styki 2NO | ||
| Czerwony |
C3SS7-10R-20 |
1SFA619216R1021 |
|
Czarny |
C3SS7-10B-20 |
1SFA619216R1026 |
|
Szary |
C3SS7-10U-20 |
1SFA619216R1027 |
| Styki 2NC | ||
| Czerwony |
C3SS7-10R-02 |
1SFA619216R1051 |
|
Czarny |
C3SS7-10B-02 |
1SFA619216R1056 |
|
Szary |
C3SS7-10U-02 |
1SFA619216R1057 |
| Styki 1NO+1NC | ||
| Czerwony |
C3SS7-10R-11 |
1SFA619216R1071 |
|
Czarny |
C3SS7-10B-11 |
1SFA619216R1076 |
|
Szary |
C3SS7-10U-11 |
1SFA619216R1077 |
Czcionka pogrubiona - przełączniki magazynowane.
Pozostałe - sprowadzane na zamówienie.
