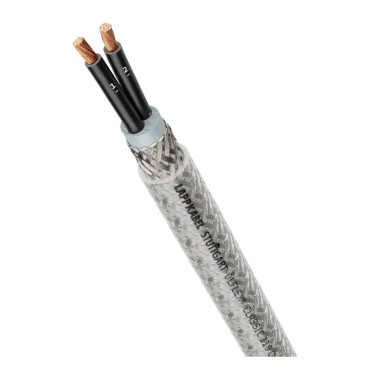

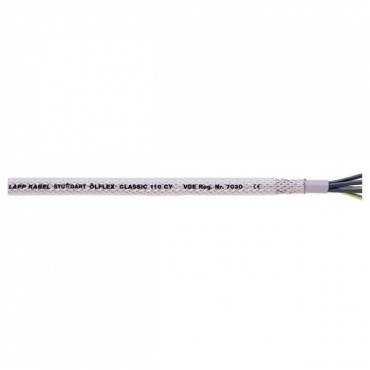

Przewody OLFLEX CLASSIC 110 CY to przewody sterownicze i przyłączeniowe ekranowane o szerokim zakresie zastosowań wykonane w izolacji zewnętrznej PVC, z żyłami numerowanymi.
Budowa
- Linki z cienkich drucików z miedzi elektrolitycznej
- Izolacja żył z PVC, LAPP P8/1
- Płaszcz wewnętrzny na bazie PVC, szary
- Oplot z ocynowanych drutów miedzianych
- Płaszcz zewnętrzny na bazie PVC, przeźroczysty
Obszary zastosowań
- Fabryki produkcyjne, Maszyny przemysłowe, Instalacje wentylacji i klimatyzacji
- Urządzenia transportujące np. taśmociągi
- Środowisko wrażliwe na zakłócenia elektromagnetyczne
Tabela wykonań (więcej szczegółów w załączonym katalogu pdf)
| Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
|
| OLFLEX CLASSIC 110 CY; U₀/U: 300/500V | OLFLEX CLASSIC 110 CY; U₀/U: 300/500V | |||||
| 1135752 | 2 X 0,5 | 7,0 | 1135902 | 2 X 1,5 | 8,5 | |
| 1135003 | 3 G 0,5 | 7,3 | 1135303 | 3 G 1,5 | 8,9 | |
| 1135753 | 3 X 0,5 | 7,3 | 1135903 | 3 X 1,5 | 8,9 | |
| 1135004 | 4 G 0,5 | 7,9 | 1135304 | 4 G 1,5 | 9,6 | |
| 1135754 | 4 X 0,5 | 7,9 | 1135904 | 4 X 1,5 | 9,6 | |
| 1135005 | 5 G 0,5 | 8,4 | 1135305 | 5 G 1,5 | 10,3 | |
| 1135755 | 5 X 0,5 | 8,4 | 1135905 | 5 X 1,5 | 10,3 | |
| 1135007 | 7 G 0,5 | 8,9 | 1135307 | 7 G 1,5 | 11,3 | |
| 1135757 | 7 X 0,5 | 8,9 | 1135907 | 7 X 1,5 | 11,3 | |
| 1135012 | 12 G 0,5 | 11,3 | 1135312 | 12 G 1,5 | 14,8 | |
| 1135762 | 12 X 0,5 | 11,3 | 1135318 | 18 G 1,5 | 17,2 | |
| 1135018 | 18 G 0,5 | 13,3 | 1135325 | 25 G 1,5 | 20,1 | |
| 1135025 | 25 G 0,5 | 15,2 | 1135334 | 34 G 1,5 | 22,8 | |
| 1135030 | 30 G 0,5 | 16,1 | 1135341 | 41 G 1,5 | 24,7 | |
| 1135040 | 40 G 0,5 | 18,2 | 1135350 | 50 G 1,5 | 27,1 | |
| 1135802 | 2 X 0,75 | 7,4 | 1135402 | 2 X 2,5 | 9,9 | |
| 1135103 | 3 G 0,75 | 7,9 | 1135403 | 3 G 2,5 | 10,3 | |
| 1135803 | 3 X 0,75 | 7,9 | 1135404 | 4 G 2,5 | 11,3 | |
| 1135104 | 4 G 0,75 | 8,4 | 1135405 | 5 G 2,5 | 12,6 | |
| 1135804 | 4 X 0,75 | 8,4 | 1135407 | 7 G 2,5 | 13,9 | |
| 1135105 | 5 G 0,75 | 8,9 | 1135412 | 12 G 2,5 | 17,6 | |
| 1135805 | 5 X 0,75 | 8,9 | 1135502 | 2 X 4 | 11,4 | |
| 1135107 | 7 G 0,75 | 9,7 | 1135504 | 4 G 4 | 13,4 | |
| 1135807 | 7 X 0,75 | 9,7 | 1135505 | 5 G 4 | 14,7 | |
| 1135112 | 12 G 0,75 | 12,3 | 1135602 | 2 X 6 | 13,6 | |
| 1135812 | 12 X 0,75 | 12,3 | 1135604 | 4 G 6 | 15,8 | |
| 1135118 | 18 G 0,75 | 14,5 | 1135605 | 5 G 6 | 17,3 | |
| 1135818 | 18 Х 0,75 | 14,5 | 1135607 | 7 G 6 | 18,8 | |
| 1135125 | 25 G 0,75 | 16,6 | 1135702 | 2 X 10 | 16,4 | |
| 1135134 | 34 G 0,75 | 18,9 | 1135615 | 3 G 10 | 17,4 | |
| 1135840 | 40 X 0,75 | 20,5 | 1135614 | 4 G 10 | 19,0 | |
| 1135141 | 41 G 0,75 | 20,6 | 1135616 | 5 G 10 | 21,2 | |
| 1135852 | 2 X 1 | 7,9 | 1135617 | 7 G 10 | 23,2 | |
| 1135203 | 3 G 1 | 8,2 | 1135622 | 2 X 16 | 18,6 | |
| 1135853 | 3 X 1 | 8,2 | 1135624 | 4 G 16 | 22,2 | |
| 1135204 | 4 G 1 | 8,7 | 1135623 | 5 G 16 | 26,7 | |
| 1135854 | 4 X 1 | 8,7 | 1135626 | 4 G 25 | 28,7 | |
| 1135205 | 5 G 1 | 9,5 | 1135627 | 5 G 25 | 31,6 | |
| 1135207 | 7 G 1 | 10,2 | 1135625 | 4 G 35 | 32,0 | |
| 1135212 | 12 G 1 | 13,3 | 1135628 | 5 G 35 | 35,5 | |
| 1135216 | 16 G 1 | 14,6 | ||||
| 1135218 | 18 G 1 | 15,5 | ||||
| 1135225 | 25 G 1 | 17,5 | ||||
| 1135234 | 34 G 1 | 20,3 | ||||
| 1135241 | 41 G 1 | 22,0 | ||||
| 1135250 | 50 G 1 | 23,8 | ||||
Przewody OLFLEX HEAT 180 SiF to linki z ocynkowanych cienkich drucików miedzianych i izolacją na bazie silikonu. Izolacja silikonowa zapewnia odporność przewodu na wysoką temperaturę.
Budowa
- Linki z ocynowanych cienkich drucików miedzianych
- Izolacja na bazie silikonu
Obszary zastosowań
- Wszędzie tam, gdzie wysoka temperatura otoczenia w krótkim czasie zniszczyłaby izolację tradycyjnych przewodów
Typowe obszary zastosowań
- Rozdzielnie
- Aparatura
- Produkcja silników
- Podłączanie grzałek
- Produkcja saun i solariów
- Technologia oświetleniowa
- Systemy wentylacji i klimatyzacji
- Konstrukcje pieców
- Produkcja tworzyw sztucznych
- Produkcja transformatorów i generatorów
Tabela wykonań (więcej szczegółów w załączonym katalogu pdf)
| Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
żółto zielony | czarny | niebieski | brązowy | beżowy | żółty | zielony |
| OLFLEX HEAT 180 SiF w izolacji silikonowej | ||||||||
| 0,25 | 1,9 | 0047000 | 0047001 | 0047002 | 0047003 | 0047005 | 0047006 | |
| 0,5 | 2,1 | 0048000 | 0048001 | 0048002 | 0048003 | 0048005 | 0048006 | |
| 0,75 | 2,4 | 0049000 | 0049001 | 0049002 | 0049003 | 0049005 | 0049006 | |
| 1 | 2,5 | 0050000 | 0050001 | 0050002 | 0050003 | 0050004 | 0050005 | 0050006 |
| 1,5 | 2,8 | 0051000 | 0051001 | 0051002 | 0051003 | 0051005 | 0051006 | |
| 2,5 | 3,4 | 0052000 | 0052001 | 0052002 | 0052003 | 0052005 | 0052006 | |
| 4 | 4,2 | 0053000 | 0053001 | 0053002 | 0053003 | 0053005 | 0053006 | |
| 6 | 5,0 | 0054000 | 0054001 | 0054002 | 0054003 | 0054004 | 0054005 | 0054006 |
| 10 | 6,6 | 0055000 | 0055001 | 0055002 | 0055003 | |||
| 16 | 7,4 | 0056000 | 0056001 | 0056002 | ||||
| 25 | 9,2 | 0057000 | 0057001 | 0057002 | ||||
| 35 | 10,3 | 0058000 | 0058001 | 0058002 | ||||
| 50 | 12,2 | 0059000 | 0059001 | |||||
| 70 | 14,2 | 0060000 | 0060001 | 0060002 | ||||
| 95 | 16,6 | 0061000 | 0061001 | |||||
| 120 | 18,0 | 0062000 | 0062001 | |||||
| 150 | 20,0 | 0063001 | ||||||
| 185 | 22,5 | 0064001 | ||||||
| Liczba i przekrój żył [ mm2] |
fi zewn. [mm] |
fioletowy | różowy | pomarańczowy | czerwony | biały | szary |
| OLFLEX HEAT 180 SiF w izolacji silikonowej | |||||||
| 0,25 | 1,9 | 0047007 | 0047008 | 0047009 | 0047104 | 0047105 | 0047106 |
| 0,5 | 2,1 | 0048007 | 0048008 | 0048009 | 0048104 | 0048105 | 0048106 |
| 0,75 | 2,4 | 0049007 | 0049008 | 0049009 | 0049104 | 0049105 | 0049106 |
| 1 | 2,5 | 0050007 | 0050008 | 0050009 | 0050104 | 0050105 | 0050106 |
| 1,5 | 2,8 | 0051007 | 0051008 | 0051009 | 0051104 | 0051105 | 0051106 |
| 2,5 | 3,4 | 0052007 | 0052104 | 0052105 | 0052106 | ||
| 4 | 4,2 | 0053009 | 0053104 | 0053105 | 0053106 | ||
| 6 | 5,0 | 0054104 | 0054105 | 0054106 | |||
| 10 | 6,6 | 0055009 | 0055104 | 0055106 | |||
| 16 | 7,4 | 0056104 | 0056106 | ||||
| 25 | 9,2 | 0057104 | 0057106 | ||||
| 35 | 10,3 | 0058104 | |||||
| 50 | 12,2 | 0059104 | |||||
| 95 | 16,6 | 0061105 | |||||
Przewód UNITRONIC BU PB to przewód do systemów transmisji danych przeznaczony do sieci przemysłowych i automatyzacji budynków. UNITRONIC BUS PB dedykowany jest do stosowania w systemach PROFIBUS.
Budowa
Rodzaje budowy żyły miedzianej:
- żyły jednodrutowe miedziane
- żyły skręcone z 7 drucików (7‑W) do podłączeń narażonych na wibracje
Rodzaj podłączenia
- żyły do podłączeń metodą tradycyjną
- żyły do podłączeń metodą FC („fast connect”)
- Izolacja żył w kolorze czerwonym i zielonym
- W wersji COMBI dodatkowe żyły zasilające
- Obwój z folii aluminiowej i ekran z plecionki z cynowanych drucików miedzianych
- Płaszcz zewnętrzny
- z PVC (standard) lub bezhalogenowy (H)
- z polietylenu (PE) do zastosowań w przemyśle spożywczym i produkcji napojów
- z poliuretanu (PUR) do aplikacji o podwyższonej odporności mechanicznej
- Kolor płaszcza fioletowy (RAL 4001)
Obszary zastosowań
- Aplikacje stacjonarne
- W suchych i wilgotnych pomieszczeniach
Tabela wykonań (wiecej szczegółów w załączonym katalogu pdf)
| Nr.art. | Typ | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
| UNITRONIC BUS PB do zastosowań stacjonarnych – przewody konwencjonalne | |||
| 2170220 | UNITRONIC BUS PB | 1 x 2 x 0,64 | 8,0 |
| 2170233 | UNITRONIC BUS PBPE | 1 x 2 x 0,64 | 8,0 |
| 2170226 | UNITRONIC BUS PB H 7-W | 1 x 2 x 0,64 | 8,0 |
| 2170225 | UNITRONIC BUS PB COMBI 7-W | 1 x 2 x 0,640 + 3 x 1,0 mm2 | 9,8 |
| UNITRONIC BUS PB do zastosowań stacjonarnych – aprobaty UL/CSA CMX | |||
| 2170219 | UNITRONIC BUS PB A | 1 x 2 x 0,64 | 8,0 |
| UNITRONIC BUS PB do zastosowań stacjonarnych – aprobaty UL/CSA CMG | |||
| 2170824 | UNITRONIC BUS PB 7-W A | 1 x 2 x 0,64 | 8,0 |
| UNITRONIC BUS PB do zastosowań stacjonarnych – przewody „Fast Connect” | |||
| 2170333 | UNITRONIC BUS PB PE FC | 1 x 2 x 0,64 | 8,0 |
| UNITRONIC BUS PB do zastosowań stacjonarnych – przewody „Fast Connect” – aprobaty UL/CSA CMX | |||
| 2170330 | UNITRONIC BUS PB P FC | 1 x 2 x 0,64 | 8,0 |
| UNITRONIC BUS PB do zastosowań stacjonarnych – przewody „Fast Connect” – aprobaty UL/CSA CMG | |||
| 2170820 | UNITRONIC BUS PB FC | 1 x 2 x 0,64 | 8,0 |
| 2170826 | UNITRONIC BUS PB 7-W FC | 1 x 2 x 0,64 | 8,0 |
| 2170326 | UNITRONIC BUS PB-H FC | 1 x 2 x 0,64 | 8,0 |
Przewody OLFLEX HEAT 180 SiHF to przewody wielożyłowe z izolacją żył na bazie silikonu i płaszczem zewnętrznym z silikonu. Izolacja silikonowa zapewnia odporność przewodu na wysoką temperaturę.
Budowa
- Linki z ocynowanych cienkich drucików miedzianych
- Izolacja żył na bazie silikonu
- Żyły skręcone warstwowo
- Płaszcz zewnętrzny na bazie silikonu, czerwonobrązowy
Obszary zastosowań
- Wszędzie tam, gdzie wysoka temperatura otoczenia w krótkim czasie zniszczyłaby izolację tradycyjnych przewodów
Typowe obszary zastosowań
- Huty metali, odlewnie
- Huty szkła
- Konstrukcje pieców
- Produkcja tworzyw sztucznych, wtryskarki
- Elementy grzejne i czujniki temperatury
- Zakłady ceramiczne
- Piekarnie i maszyny piekarnicze
- Cementownie
- Produkcja silników
- Produkcja saun i solariów
- Technologia oświetleniowa
- Systemy wentylacji i klimatyzacji
- Produkcja transformatorów i generatorów
- Turbiny, energetyka wiatrowa
Tabela wykonań (więcej szczegółów w załączonym katalogu pdf)
| Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
|
| OLFLEX HEAT 180 SiHF | OLFLEX HEAT 180 SiHF | |||||
| 0046001 | 2 Х 0,75 | 6,4 | 0046042 | 24 G 1,5 | 19,8 | |
| 0046002 | 3 G 0,75 | 6,8 | 0046019 | 2 X 2,5 | 8,8 | |
| 00460033 | 4 G 0,75 | 7,6 | 0046020 | 3 G 2,5 | 9,7 | |
| 00460043 | 5 G 0,75 | 8,5 | 00460213 | 4 G 2,5 | 10,6 | |
| 0046005 | 6 G 0,75 | 9,2 | 00460223 | 5 G 2,5 | 11,6 | |
| 0046006 | 7 G 0,75 | 9,2 | 0046024 | 7 G 2,5 | 12,6 | |
| 0046007 | 2 X 1 | 6,6 | 0046025 | 2 X 4 | 10,8 | |
| 0046008 | 3 G 1 | 7,0 | 0046026 | 3 G 4 | 11,5 | |
| 00460093 | 4 G 1 | 7,9 | 00460273 | 4 G 4 | 12,6 | |
| 00460103 | 5 G 1 | 8,8 | 00460283 | 5 G 4 | 14,0 | |
| 0046012 | 7 G 1 | 9,5 | 0046030 | 7 G 4 | 15,6 | |
| 0046013 | 2 X 1,5 | 7,6 | 0046031 | 2 X 6 | 12,4 | |
| 0046014 | 3 G 1,5 | 8,0 | 0046032 | 3 G 6 | 13,2 | |
| 00460153 | 4 G 1,5 | 8,8 | 00460333 | 4 G 6 | 14,7 | |
| 00460163 | 5 G 1,5 | 9,6 | 00460343 | 5 G 6 | 16,6 | |
| 0046018 | 7 G 1,5 | 10,4 | 0046036 | 7 G 6 | 18,6 | |
| 0046039 | 12 G 1,5 | 14,0 | 00460373 | 4 G 10 | 19,4 | |
| 0046040 | 16 G 1,5 | 16,2 | 00460453 | 5 G 10 | 21,6 | |
| 0046041 | 20 G 1,5 | 17,5 | 00460383 | 4 G 16 | 21,4 | |
Przewód UNITRONIC LiYY to przewód słaboprądowy z kolorowymi żyłami przeznaczony do analogowych i cyfrowych systemów transmisji danych.
Budowa
- Linki z cienkich drucików z miedzi elektrolitycznej
- Izolacja żył i płaszcza na bazie PVC
- Żyły skręcone warstwowo
- Kolor płaszcza jasnoszary (RAL 7032)
Obszary zastosowań
- Pomiary analogowe i cyfrowe
- Transmisja danych
- Urządzenia elektroniczne
- Sterowniki
- Maszyny biurowe
- Suche i wilgotne pomieszczenia
- Połączenia nieruchome i okazjonalnie ruchome
Tabela wykonań (więcej szczegołów w załączonym katalogu pdf)
| Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
|
| UNITRONIC LiYY | UNITRONIC LiYY | |||||
| 0028202 | 2 x 0,14 | 3,2 | 0028410 | 10 x 0,34 | 7,6 | |
| 0028203 | 3 x 0,14 | 3,4 | 0028412 | 12 x 0,34 | 7,8 | |
| 0028204 | 4 x 0,14 | 3,6 | 0028414 | 14 x 0,34 | 8,2 | |
| 0028205 | 5 x 0,14 | 3,9 | 0028416 | 16 x 0,34 | 8,7 | |
| 0028207 | 7 x 0,14 | 4,2 | 0028420 | 20 x 0,34 | 9,6 | |
| 0028208 | 8 x 0,14 | 4,9 | 0028421 | 21 x 0,34 | 10,4 | |
| 0028210 | 10 x 0,14 | 5,2 | 0028425 | 25 x 0,34 | 11,2 | |
| 0028212 | 12 x 0,14 | 5,6 | 0028430 | 30 x 0,34 | 11,6 | |
| 0028214 | 14 x 0,14 | 5,8 | 0028436 | 36 x 0,34 | 12,5 | |
| 0028216 | 16 x 0,14 | 6,1 | 0028440 | 40 x 0,34 | 13,5 | |
| 0028220 | 20 x 0,14 | 7,0 | 0028450 | 50 x 0,34 | 15,0 | |
| 0028225 | 25 x 0,14 | 7,8 | 0028502 | 2 x 0,50 | 4,7 | |
| 0028236 | 36 x 0,14 | 8,6 | 0028503 | 3 x 0,50 | 5,0 | |
| 0028237 | 37 x 0,14 | 8,9 | 0028504 | 4 x 0,50 | 5,6 | |
| 0028240 | 40 x 0,14 | 9,3 | 0028505 | 5 x 0,50 | 6,1 | |
| 0028250 | 50 x 0,14 | 10,4 | 0028507 | 7 x 0,50 | 6,9 | |
| 0028256 | 56 x 0,14 | 10,7 | 0028508 | 8 x 0,50 | 8,0 | |
| 0028302 | 2 x 0,25 | 3,8 | 0028510 | 10 x 0,50 | 8,6 | |
| 0028303 | 3 x 0,25 | 4,0 | 0028512 | 12 x 0,50 | 8,9 | |
| 0028304 | 4 x 0,25 | 4,3 | 0028516 | 16 x 0,50 | 10,2 | |
| 0028305 | 5 x 0,25 | 4,7 | 0028520 | 20 x 0,50 | 11,4 | |
| 0028307 | 7 x 0,25 | 5,1 | 0028525 | 25 x 0,50 | 12,3 | |
| 0028308 | 8 x 0,25 | 6,2 | 0028530 | 30 x 0,50 | 13,2 | |
| 0028310 | 10 x 0,25 | 6,8 | 0028540 | 40 x 0,50 | 15,8 | |
| 0028312 | 12 x 0,25 | 7,0 | 0028602 | 2 x 0,75 | 5,1 | |
| 0028314 | 14 x 0,25 | 7,3 | 0028603 | 3 x 0,75 | 5,6 | |
| 0028316 | 16 x 0,25 | 7,7 | 0028604 | 4 x 0,75 | 6,1 | |
| 0028318 | 18 x 0,25 | 8,1 | 0028605 | 5 x 0,75 | 6,9 | |
| 0028320 | 20 x 0,25 | 8,6 | 0028607 | 7 x 0,75 | 7,5 | |
| 0028325 | 25 x 0,25 | 9,6 | 0028608 | 8 x 0,75 | 8,7 | |
| 0028330 | 30 x 0,25 | 10,3 | 0028610 | 10 x 0,75 | 9,4 | |
| 0028332 | 32 x 0,25 | 10,7 | 0028612 | 12 x 0,75 | 10,1 | |
| 0028336 | 36 x 0,25 | 11,1 | 0028616 | 16 x 0,75 | 11,2 | |
| 0028337 | 37 x 0,25 | 11,4 | 0028620 | 20 x 0,75 | 12,4 | |
| 0028340 | 40 x 0,25 | 12,0 | 0028625 | 25 x 0,75 | 14,0 | |
| 0028350 | 50 x 0,25 | 12,9 | 0028702 | 2 x 1,00 | 5,6 | |
| 0028402 | 2 x 0,34 | 4,2 | 0028703 | 3 x 1,00 | 5,9 | |
| 0028403 | 3 x 0,34 | 4,4 | 0028705 | 5 x 1,00 | 7,3 | |
| 0028404 | 4 x 0,34 | 4,8 | 0028802 | 2 x 1,50 | 6,8 | |
| 0028405 | 5 x 0,34 | 5,5 | 0028803 | 3 x 1,50 | 7,2 | |
| 0028407 | 7 x 0,34 | 5,9 | 0028804 | 4 x 1,50 | 7,8 | |
| 0028408 | 8 x 0,34 | 7,1 | ||||
Przewód UNITRONIC LiYCY to przewód słaboprądowy ekranowany z kolorowymi żyłami przeznaczony do analogowych i cyfrowych systemów transmisji danych.
Budowa
- Linki z cienkich drucików z miedzi elektrolitycznej
- Izolacja żył i płaszcza na bazie PVC
- Żyły skręcone warstwowo
- Oplot z ocynowanych drutów miedzianych
- Kolor płaszcza jasnoszary (RAL 7032)
Obszary zastosowań
- Pomiary analogowe i cyfrowe w miejscach narażonych na zakłócenia elektromagnetyczne
- Transmisja danych
- Urządzenia elektroniczne
- Sterowniki
- Maszyny biurowe
- Suche i wilgotne pomieszczenia
Tabela wykonań (więcej szczegółów w załączonym katalogu pdf)
| Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
|
| UNITRONIC LiYCY | UNITRONIC LiYCY | |||||
| 0034302 | 2 x 0,14 | 3,9 | 0034330 | 30 x 0,14 | 8,7 | |
| 0034303 | 3 x 0,14 | 4,1 | 0034332 | 32 x 0,14 | 9,0 | |
| 0034304 | 4 x 0,14 | 4,3 | 0034336 | 36 x 0,14 | 9,3 | |
| 0034305 | 5 x 0,14 | 4,6 | 0034340 | 40 x 0,14 | 10,4 | |
| 0034306 | 6 x 0,14 | 4,9 | 0034344 | 44 x 0,14 | 10,7 | |
| 0034307 | 7 x 0,14 | 4,9 | 0034350 | 50 x 0,14 | 11,1 | |
| 0034308 | 8 x 0,14 | 5,8 | 0034402 | 2 x 0,25 | 4,5 | |
| 0034310 | 10 x 0,14 | 6,1 | 0034403 | 3 x 0,25 | 4,7 | |
| 0034312 | 12 x 0,14 | 6,3 | 0034404 | 4 x 0,25 | 5,0 | |
| 0034314 | 14 x 0,14 | 6,7 | 0034405 | 5 x 0,25 | 5,6 | |
| 0034315 | 15 x 0,14 | 6,9 | 0034406 | 6 x 0,25 | 6,0 | |
| 0034316 | 16 x 0,14 | 7,0 | 0034407 | 7 x 0,25 | 6,0 | |
| 0034318 | 18 x 0,14 | 7,3 | 0034408 | 8 x 0,25 | 7,1 | |
| 0034320 | 20 x 0,14 | 7,7 | 0034410 | 10 x 0,25 | 7,5 | |
| 0034321 | 21 x 0,14 | 7,9 | 0034412 | 12 x 0,25 | 7,7 | |
| 0034325 | 25 x 0,14 | 8,4 | 0034414 | 14 x 0,25 | 8,0 | |
| 0034328 | 28 x 0,14 | 8,5 | 0034415 | 15 x 0,25 | 8,3 | |
| Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
Nr.art. | Liczba i przekrój żył [mm2] |
Ø zewn. [mm] |
|
| UNITRONIC LiYCY | UNITRONIC LiYCY | |||||
| 0034416 | 16 x 0,25 | 8,4 | 0034605 | 5 x 0,50 | 7,0 | |
| 0034418 | 18 x 0,25 | 8,8 | 0034606 | 6 x 0,50 | 7,6 | |
| 0034420 | 20 x 0,25 | 9,3 | 0034607 | 7 x 0,50 | 7,6 | |
| 0034421 | 21 x 0,25 | 9,6 | 0034608 | 8 x 0,50 | 8,7 | |
| 0034425 | 25 x 0,25 | 10,7 | 0034610 | 10 x 0,50 | 9,3 | |
| 0034428 | 28 x 0,25 | 10,8 | 0034612 | 12 x 0,50 | 9,6 | |
| 0034430 | 30 x 0,25 | 11,0 | 0034618 | 18 x 0,50 | 11,8 | |
| 0034432 | 32 x 0,25 | 11,4 | 0034620 | 20 x 0,50 | 12,1 | |
| 0034436 | 36 x 0,25 | 11,8 | 0034625 | 25 x 0,50 | 13,7 | |
| 0034440 | 40 x 0,25 | 12,7 | 0034630 | 30 x 0,50 | 14,5 | |
| 0034450 | 50 x 0,25 | 13,8 | 0034702 | 2 x 0,75 | 6,0 | |
| 0034461 | 61 x 0,25 | 15,0 | 0034703 | 3 x 0,75 | 6,3 | |
| 0034502 | 2 x 0,34 | 4,9 | 0034704 | 4 x 0,75 | 7,0 | |
| 0034503 | 3 x 0,34 | 5,1 | 0034705 | 5 x 0,75 | 7,6 | |
| 0034504 | 4 x 0,34 | 5,7 | 0034707 | 7 x 0,75 | 8,2 | |
| 0034505 | 5 x 0,34 | 6,2 | 0034710 | 10 x 0,75 | 10,5 | |
| 0034506 | 6 x 0,34 | 6,8 | 0034712 | 12 x 0,75 | 10,8 | |
| 0034507 | 7 x 0,34 | 6,8 | 0034718 | 18 x 0,75 | 13,0 | |
| 0034508 | 8 x 0,34 | 7,8 | 0034725 | 25 x 0,75 | 15,3 | |
| 0034510 | 10 x 0,34 | 8,3 | 0034730 | 30 x 0,75 | 15,8 | |
| 0034512 | 12 x 0,34 | 8,5 | 0034802 | 2 x 1,00 | 6,3 | |
| 0034514 | 14 x 0,34 | 8,9 | 0034803 | 3 x 1,00 | 6,8 | |
| 0034515 | 15 x 0,34 | 9,2 | 0034804 | 4 x 1,00 | 7,3 | |
| 0034516 | 16 x 0,34 | 9,4 | 0034805 | 5 x 1,00 | 8,0 | |
| 0034518 | 18 x 0,34 | 10,2 | 0034807 | 7 x 1,00 | 8,6 | |
| 0034520 | 20 x 0,34 | 10,7 | 0034810 | 10 x 1,00 | 11,1 | |
| 0034521 | 21 x 0,34 | 11,1 | 0034812 | 12 x 1,00 | 11,4 | |
| 0034525 | 25 x 0,34 | 11,9 | 0034818 | 18 x 1,00 | 13,4 | |
| 0034528 | 28 x 0,34 | 12,0 | 0034825 | 25 x 1,00 | 16,2 | |
| 0034530 | 30 x 0,34 | 12,3 | 0034902 | 2 x 1,50 | 7,5 | |
| 0034532 | 32 x 0,34 | 13,0 | 0034903 | 3 x 1,50 | 7,9 | |
| 0034536 | 36 x 0,34 | 13,4 | 0034904 | 4 x 1,50 | 8,5 | |
| 0034540 | 40 x 0,34 | 14,8 | 0034905 | 5 x 1,50 | 9,3 | |
| 0034550 | 50 x 0,34 | 15,9 | 0034907 | 7 x 1,50 | 10,5 | |
| 0034602 | 2 x 0,50 | 5,6 | 0034912 | 12 x 1,50 | 13,7 | |
| 0034603 | 3 x 0,50 | 5,9 | 0034918 | 18 x 1,50 | 16,3 | |
| 0034604 | 4 x 0,50 | 6,3 | 0034925 | 25 x 1,50 | 19,9 | |

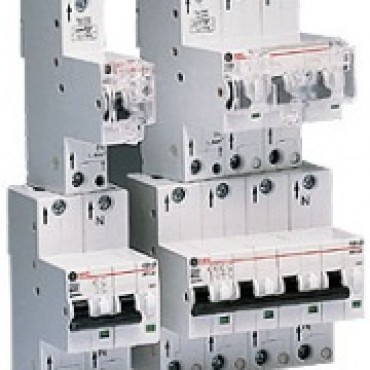

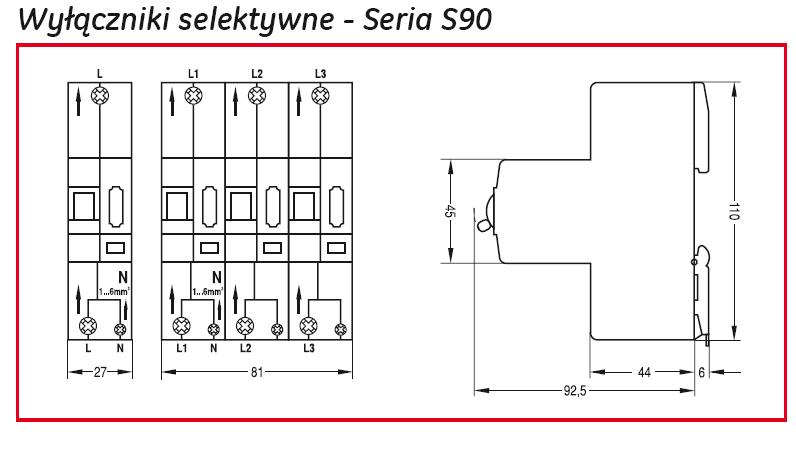

Wyłączniki selektywne S90... należą do linii aparatury modułowej Redline stanowiącej kompleksową ofertę aparatury modułowej firmy General Electric.
Przeznaczone są do zabezpieczania obwodów prądu zmiennego.
| Prąd znamionowy In (A) | 10-100 A |
| Napięcie znamionowe Un (V) | 230/400V AC |
| Konfiguracja biegunów | 1P; 3 x 1P; 3P |
| Charakterystyki wyzwalania -Cs (EN/iec 60898) - *E (DIN VDE0645) |
Cs (1,13-1,45)x In, (6,5-10)x In E (1,05-1,2)x In, (5-6,25)x In |
| Trwałość łaczeniowa (cykle) | 4000 |
| Obciążalność zwarciowa wg EN 60898 | 25 kA |
| Szerokość modułu | 27 mm |
| Prąd In | char. Cs | char. E | ||||
| [A] | Typ | Nr Kat. | Typ | Nr Kat. | ||
| Wyłączniki 1-polowe | ||||||
|
10 |
|
|
S91 E10 |
672500 |
||
|
16 |
|
S91 E16 |
672501 |
|||
|
20 |
S91 CS20 |
672482 |
S91 E20 |
672502 |
||
|
25 |
S91 CS25 |
672483 |
S91 E25 |
672503 |
||
|
32 |
S91 CS32 |
672484 |
S91 E32 |
672504 |
||
|
35 |
S91 CS35 |
672485 |
S91 E35 |
672505 |
||
|
40 |
S91 CS40 |
672486 |
S91 E40 |
672506 |
||
|
50 |
S91 CS50 |
672487 |
S91 E50 |
672507 |
||
|
63 |
S91 CS63 |
672488 |
S91 E63 |
672508 |
||
|
80 |
S91 CS80 |
672489 |
S91 E80 |
672509 |
||
|
100 |
S91 CS100 |
672490 |
S91 E100 |
672510 |
||
|
Wyłączniki 3 x 1-polowe ( wyłącznik 3 torowy, oddzielne dźwignie na każdym torze) |
||||||
|
20 |
S91.3 CS20 |
672491 |
S91.3E20 |
672511 |
||
|
25 |
S91.3 CS25 |
672492 |
S91.3E25 |
672512 |
||
|
32 |
S91.3 CS32 |
672493 |
S91.3E32 |
672513 |
||
|
35 |
S91.3 CS35 |
672494 |
S91.3E35 |
672514 |
||
|
40 |
S91.3 CS40 |
672495 |
S91.3E40 |
672515 |
||
|
50 |
S91.3 CS50 |
672496 |
S91.3E50 |
672516 |
||
|
63 |
S91.3 CS63 |
672497 |
S91.3E63 |
672517 |
||
|
80 |
S91.3 CS80 |
672498 |
S91.3E80 |
672518 |
||
|
100 |
S91.3 CS100 |
672499 |
S91.3E100 |
672519 |
||
| Wyłączniki 3-polowe ( wyłącznik 3 torowy, tory zblokowane jedną dźwignią) | ||||||
|
20 |
S93 CS |
672549 |
|
|
||
|
25 |
S93 CS |
672550 |
|
|
||
|
32 |
S93 CS |
672551 |
|
|
||
|
35 |
S93 CS |
672552 |
|
|
||
|
40 |
S93 CS |
672553 |
|
|
||
|
50 |
S93 CS |
672554 |
|
|
||
|
63 |
S93 CS |
672555 |
|
|
||
|
80 |
S93 CS |
672556 |
|
|
||
|
100 |
S93 CS |
672557 |
|
|||
Własności i zalety wyłączników selektywnych S90...:
• zabezpieczenie przedlicznikowe
• zapewniają pełną selektywność do 25 kA ( zgodne z normą EN 60898) przy zwarciu względnym wyłączników nadprądowych G60 i G100.
• zwiększają bezpieczeństwo użytkowania (blokada zwarcia)
• optyczna sygnalizacja położenia styków głównych wyłącznika
• poprawa niezawodności zasilania instalacji (obwody niezakłócone są wciąż zasilane
• odpada wymiana wkładek bezpiecznikowych
Konfiguracje styków: S91 - wersja jednobiegunowa (dla ch-ki Cs, E);
S91.3 - wersja trójbiegunowa - tory niezależne (dla ch-ki Cs, E);
S93 - wersja trójbiegunowa - dźwignia zblokowana (dla ch-ki Cs)
Szczegółowe dane dostępne w katalogu "Aparatura modułowa Redline ".

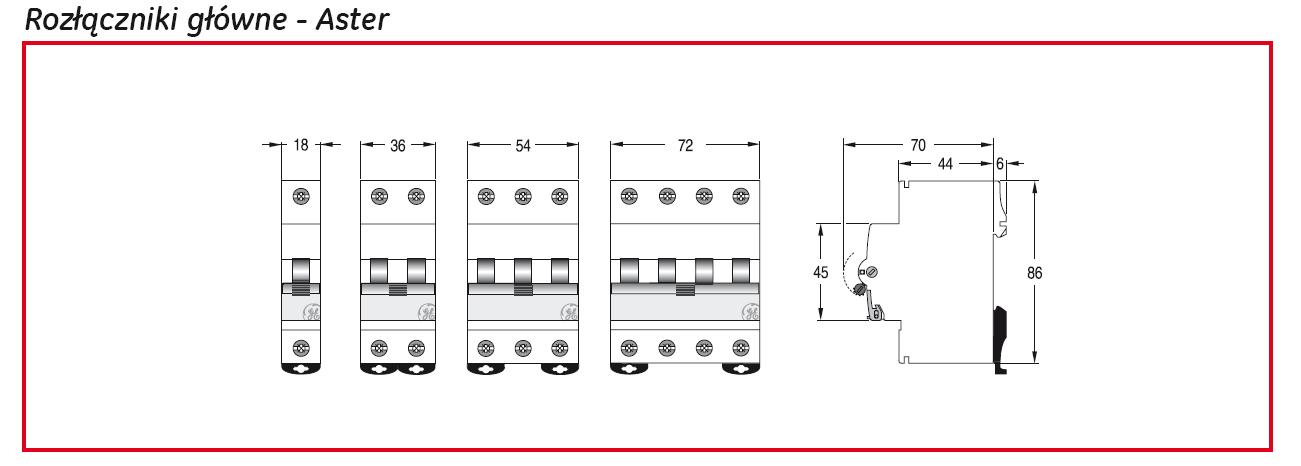

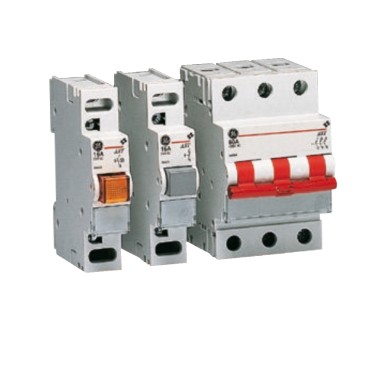

Rozłaczniki i przyciski serii Aster należą do linii aparatury modułowej Redline stanowiącej kompleksową ofertę aparatury modułowej firmy General Electric.
Zastosowanie -załączanie i wyłączanie np oświetlenia, ogrzewania w domach, sklepach, biurach, magazynach, szpitalach itp.
Funkcje - manualne sterowanie większością urządzeń elektrycznych.
Zalety - Szeroka i zróżnicowana oferta pod względem konfiguracji styków oraz obciążalności zwarciowej. Oprócz rozłączników głównych (także w wersji obrotowej), przełączniki dwu i trójpołożeniowe (z pozycją zero). Wersje 4 biegunowe rozłączników (w jednym module) możliwe dzięki technice podwójnego rozłączania w każdym biegunie.
| Typ | Liczba biegunów |
Znamionowy prąd/napięcie |
Liczba modułów |
Nr kat. |
| AST M 40 10 | 1 | 40A/240V | 1 | 666614 |
| AST M 40 20 | 2 | 40A/415V | 2 | 666615 |
| AST M 40 30 | 3 | 40A/415V | 3 | 666616 |
| AST M 40 40 | 4 | 40A/415V | 4 | 666617 |
| AST M 63 10 | 1 | 63A/240V | 1 | 666562 |
| AST M 63 20 | 2 | 63A/415V | 2 | 666563 |
| AST M 63 30 | 3 | 63A/415V | 3 | 666564 |
| AST M 63 40 | 4 | 63A/415V | 4 | 666565 |
| AST M 80 10 | 1 | 80A/240V | 1 | 666566 |
| AST M 80 20 | 2 | 80A/415V | 2 | 666567 |
| AST M 80 30 | 3 | 80A/415V | 3 | 666568 |
| AST M 80 40 | 4 | 80A/415V | 4 | 666569 |
| AST M 100 10 | 1 | 100A/240V | 1 | 666558 |
| AST M 100 20 | 2 | 100A/415V | 2 | 666559 |
| AST M 100 30 | 3 | 100A/415V | 3 | 666560 |
| AST M 100 40 | 4 | 100A/415V | 4 | 666561 |
Stabilny, krótka rączka
|
Kolor |
Typ |
Nr katalogowy |
| Styki 2 NO | ||
| Czerwony | C3SS1-10R-20 | 1SFA619210R1021 |
| Czarny | C3SS1-10B-20 | 1SFA619210R1026 |
| Szary | C3SS1-10U-20 | 1SFA619210R1027 |
| Styki 2NC | ||
| Czerwony | C3SS1-10R-02 | 1SFA619210R1051 |
| Czarny | C3SS1-10B-02 | 1SFA619210R1056 |
| Szary | C3SS1-10U-02 | 1SFA619210R1057 |
| Styki 1NO+1NC | ||
| Czerwony | C3SS1-10R-11 | 1SFA619210R1071 |
| Czarny | C3SS1-10B-11 | 1SFA619210R1076 |
| Szary | C3SS1-10U-11 | 1SFA619210R1077 |
Samopowrotny z pozycji A do B i C do B, krótka rączka
|
Kolor |
Typ |
Nr katalogowy |
| Styki 2NO | ||
|
Czerwony |
C3SS2-10R-20 |
1SFA619211R1021 |
|
Czarny |
C3SS2-10B-20 |
1SFA619211R1026 |
|
Szary |
C3SS2-10U-20 |
1SFA619211R1027 |
| Styki 2NC | ||
| Czerwony |
C3SS2-10R-02 |
1SFA619211R1051 |
|
Czarny |
C3SS2-10B-02 |
1SFA619211R1056 |
|
Szary |
C3SS2-10U-02 |
1SFA619211R1057 |
| Styki 1NO+1NC | ||
| Czerwony |
C3SS2-10R-11 |
1SFA619211R1071 |
|
Czarny |
C3SS2-10B-11 |
1SFA619211R1076 |
|
Szary |
C3SS2-10U-11 |
1SFA619211R1077 |
Samopowrotny z pozycji C do B, krótka rączka
|
Kolor |
Typ |
Nr katalogowy |
| Styki 2NO | ||
| Czerwony |
C3SS3-10R-20 |
1SFA619212R1021 |
|
Czarny |
C3SS3-10B-20 |
1SFA619212R1026 |
|
Szary |
C3SS3-10U-20 |
1SFA619212R1027 |
| Styki 2NC | ||
| Czerwony |
C3SS3-10R-02 |
1SFA619212R1051 |
|
Czarny |
C3SS3-10B-02 |
1SFA619212R1056 |
|
Szary |
C3SS3-10U-02 |
1SFA619212R1057 |
| Styki 1NO+1NC | ||
| Czerwony |
C3SS3-10R-11 |
1SFA619212R1071 |
|
Czarny |
C3SS3-10B-11 |
1SFA619212R1076 |
|
Szary |
C3SS3-10U-11 |
1SFA619212R1077 |
Samopowrotny z pozycji A do B, krótka rączka
|
Kolor |
Typ |
Nr katalogowy |
| Styki 2NO | ||
| Czerwony |
C3SS7-10R-20 |
1SFA619216R1021 |
|
Czarny |
C3SS7-10B-20 |
1SFA619216R1026 |
|
Szary |
C3SS7-10U-20 |
1SFA619216R1027 |
| Styki 2NC | ||
| Czerwony |
C3SS7-10R-02 |
1SFA619216R1051 |
|
Czarny |
C3SS7-10B-02 |
1SFA619216R1056 |
|
Szary |
C3SS7-10U-02 |
1SFA619216R1057 |
| Styki 1NO+1NC | ||
| Czerwony |
C3SS7-10R-11 |
1SFA619216R1071 |
|
Czarny |
C3SS7-10B-11 |
1SFA619216R1076 |
|
Szary |
C3SS7-10U-11 |
1SFA619216R1077 |
Czcionka pogrubiona - przełączniki magazynowane.
Pozostałe - sprowadzane na zamówienie.
