Przekaźniki półprzewodnikowe do druku RSR40

Producent: Relpol

Opis
Załączniki

Przekaźnik RSR40 ... to przekaźnik półprzewodnikowy typu mini charakteryzujący się wąską obudową i małymi wymiarami.

Podstawowe parametry:
• Wymiary: 20x17x5 mm;
• Obciążenie: 1A/240VAC, 2A/24VDC
• Zakres napięć sterujących: 5VDC, 12VDC, 24VDC, 48VDC
• Napięcia znamionowe obciążenia: 240 VAC, 24 VDC
• Waga: około 3g

Właściwości :
• Separacja galwaniczna,
• Wąska obudowa i mała waga, wyprowadzenia typu SIL do bardzo gęstego montażu
• Niska rezystancja załączania,
• Niski pobór mocy wejściowej
• Kompatybilność z technologią TTL i CMOS,
• Układy RC (VAC),
• Wyjściowy tyrystor typu MOFSET (VDC).

Przekaźnik półprzewodnikowy PSR40 stosowany jest:
- w układach sterowania temperatury,
- w układach sterowania automatyki w przemyśle,
- w systemach oświetlenia,
- w urządzeniach biurowych,
- w maszynach produkcyjnych

**Przekaźniki półprzewodnikowe RSR40. Tabela doboru**
Kod zamówieniowy	Prąd obciażenia	Nap. znam.	Nap. steruj.	Indeks Relpol
Przekaźniki półprzewodnikowe RSR30, 1-fazowe, do obwodów drukowanych, prąd znamionowy w temperaturze otoczenia 20^oC
RSR40-D05-A1-24-010-1-0	1 A	240 VAC	3...10 VDC	2612003
RSR40-D12-A1-24-010-1-0	1 A	240 VAC	7...20 VDC	2612004
RSR40-D24-A1-24-010-1-0	1 A	240 VAC	18...32 VDC	2612005
RSR40-D05-D1-02-040-1-P	4 A	24 VDC	3...10 VDC	2612006
RSR40-D12-D1-02-040-1-P	4 A	24 VDC	7...20 VDC	2612007
RSR40-D24-D1-02-040-1-P	4 A	24 VDC	18...32 VDC	2612008
RSR40-D05-D1-02-040-1-N	4 A	24 VDC	3...10 VDC	2612009
RSR40-D12-D1-02-040-1-N	4 A	24 VDC	7...20 VDC	2612010
RSR40-D24-D1-02-040-1-N	4 A	24 VDC	18...32 VDC	2612011

P - na końcu kodu zamówieniowego oznacza - wyjście DC typu P ( + , - )
N - na końcu kodu zamówieniowego oznacza - wyjście DC typu N ( - , + )

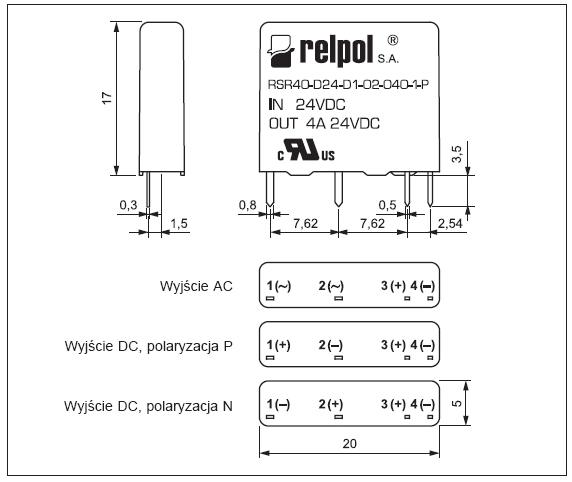

Wymiary

Katalog
