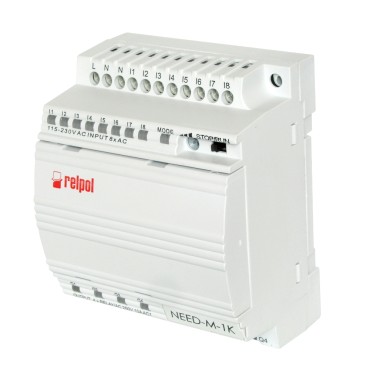

Przekaźnik NEED to przekaźnik programowalny oparty na polskiej myśli technicznej, która doskonale sprawdza się podczas realizacji aplikacji automatyki przemysłowej.
Podstawowe cechy przekaźników NEED:
• możliwość pomiaru napięć 0...255V AC, 0...25,5 V DC lub 0...255V DC oraz prądów 0...51 mA,
• sygnalizacja stanów przekaźnika oraz stanów wejść / wyjść za pomocą diod LED,
• wewnętrzny potencjometr i możliwość podłaczenia zewnętrznego potencjometru w wersji DC,
• Szybki dwukierunkowy licznik / miernik częstotliwości -pomiar do 20 kHz,
• możliwość konfiguracji wejść analogowo-cyfrowych DC jako napięciowe lub prądowe,
• możliwość konfigurowania liczników i timerów z wejść analogowo-cyfrowych DC,
• Możliwość monitorowania napięcia trójfazowego dla wersji AC (sprzętowa kontrola asymetrii i kierunku faz).
• zegary czasu rzeczywistego z automatyczną zmianą czasu lato / zima,
• możliwość programowania w LAD i STL,

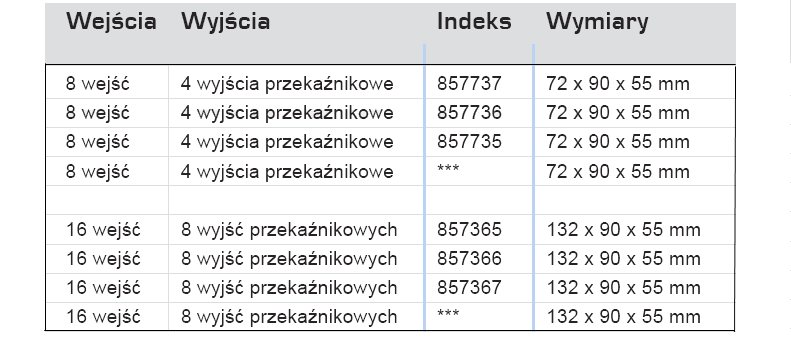

Symbol przekaźnika |
Napięcie |
Liczba |
Liczba |
Zegar |
Indeks |
6 wejść cyfrowych, 2 wejścia analogowo-cyfrowe / 4 wyjścia przekaźnikowe |
|||||
NEED-230AC-11-08-4R |
230V AC |
8 |
4p |
Tak | 857737 |
NEED-24DC-11-08-4R |
24V DC |
8 |
4p |
Tak | 857736 |
NEED-12DC-11-08-4R |
12V DC |
8 |
4p |
Tak | 857735 |
NEED-220DC-11-08-4R |
220V DC |
8 |
4p |
Tak | |
13 wejść cyfrowych, 3 wejścia analogowo-cyfrowe / 8 wyjść przekaźnikowych |
|||||
NEED-230AC-11-16-8R |
230V AC |
16 |
8p |
Tak | 857365 |
NEED-24DC-11-16-8R |
24V DC |
16 |
8p | Tak | 857366 |
NEED-12DC-11-16-8R |
12V AC |
16 |
8p |
Tak | 857367 |
NEED-220DC-11-16-8R |
220V DC |
16 |
8p |
Tak |

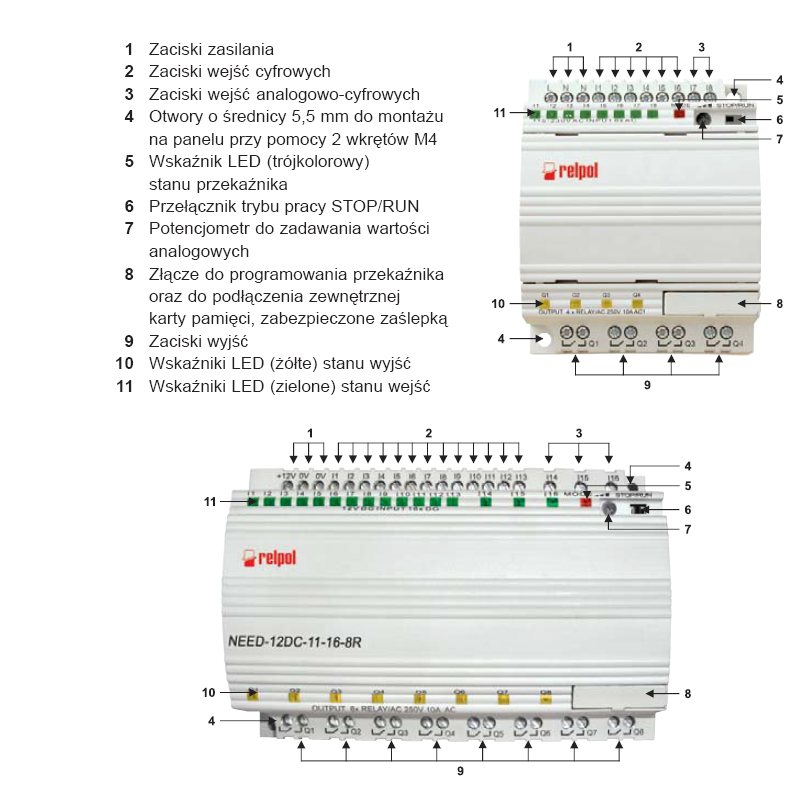

Struktura systemu NEED (osprzęt i akcesoria systemu):
- NEED: przekaźnik programowalny,
- NEED-PC-15B: przewód do programowania i diagnostyki ( z portem szeregowym RS232 lub USB do podłaczenia z komputerem PC) - indeks 857734,
- NEED-M-1KB: zewnętrzna karta pamięci - indeks 856450,
- PC NEED: oprogramowanie,
- podręcznik użytkownika
Przekaźnik programowalny NEED posiada wiele wyjątkowych zalet:
• Podgląd zmiennych jako narzędzie do monitorowania wszystkich zasobów w przekaźniku.
• Szeroki zakres wejść analogowo-cyfrowych oraz możliwość konfiguracji wejść DC jako napięciowe lub prądowe.
• Możliwość odczytu struktury programu znajdującej się w przekaźniku włącznie z nazwami symbolicznymi, jakie wcześniej zostały nadane poszczególnym elementom.
• Funkcja remanencji - możliwość ustalenia pewnych zasobów przekaźnika, które mogą być podtrzymywane przy wyłaczonym napięciu zasilającym.
Producent | Schneider Electric |
Seria | ABL8TEQ |
Typ produktu | Zasilacz prostownikowy stabilizowany |
Napięcei wyjściowe | 24V DC |
Napięcie zasilania | 3x400V AC |
Montaż | śrubowy |
Zasilacze ABL8TEQ... z linii Phaseo to prostownikowe stabilizowane trójfazowe zasilacze przemysłowe służące do stabilnego zasilania układów automatyki. Stabilizowane zasilacze prostownikowe są stosowane do zasilania urządzeń niewymagających dokładnej regulacji napięcia, takich jak: cewki zaworów, styczniki, itp. Prosta, niezawodna i powszechnie znana technologia daje prąd wyprostowany i po filtracji.
Zasilacze prostownikowe ABL8FEQ... zasilane sa z sieci trójfazowej 400V.
Zasilacze posiadają wyjście zabezpieczone przez zintegrowany bezpiecznik (w zależności od modelu) oraz wskaźnik LED obecności napięcia wejściowego i wyjściowego.
Typ zasilacza | Napięcie wejściowe |
Napięcie wyjściowe |
Moc / prąd znamionowy |
Wymiary S x G x W |
ABL8TEQ24100 | 3x 380/400/420 VAC | 24 V DC | 240 W / 10 A | 185x190x78 |
ABL8TEQ24200 | 3x 380/400/420 VAC | 24 V DC | 480 W / 20 A | 220x215x104 |
ABL8TEQ24300 | 3x 380/400/420 VAC | 24 V DC | 720 W / 30 A | 240x252x108 |
ABL8TEQ24400 | 3x 380/400/420 VAC | 24 V DC | 960 W / 40 A | 310x310x140 |
ABL8TEQ24600 | 3x 380/400/420 VAC | 24 V DC | 1440 W / 60 A | 310x310x154 |
Zasilacze ABL8TEQ... zastępują starsze zasilacze ABL6RT...
Numer katalogowy | Moc wyjściowa | Napięcie wyjściowe | Prąd wyjściowy | Napięcie zasilania |
---|---|---|---|---|
ABL8TEQ24100 | 240W | 24V DC | 10A | 400V AC |
ABL8TEQ24200 | 480W | 24V DC | 20A | 400V AC |
ABL8TEQ24300 | 720W | 24V DC | 30A | 400V AC |
ABL8TEQ24400 | 960W | 24V DC | 40A | 400V AC |
