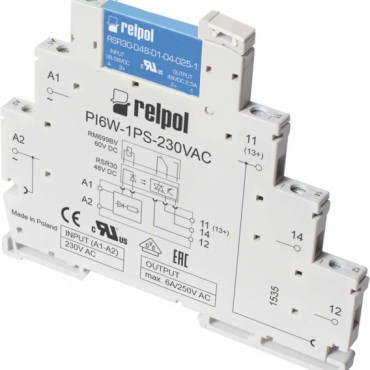

Przekaźnik interfejsowy PIR6W-1PS
• Przekaźnik interfejsowy PIR6W-1PS-... składa się z: uniwersalne gniazdo z zaciskami śrubowymi, z elektroniką PI6W-1PS-..., miniaturowy przekaźnik wykonawczy - elektromagnetyczny RM699BV lub półprzewodnikowy RSR30
• Szerokość 6,2 mm, montaż na szynie 35 mm wg PN-EN 60715
• Przystosowane do współpracy ze złączem grzebieniowym typu ZG20
• Wyposażone w LED zielony
• Akcesoria: płytki do opisu PI6W-1246
Przekaźniki PIR6W-1PS-... O przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715. Połączenia: maks. przekrój przewodów: 1 x 2,5 mm2 / 2 x 1,5 mm2 (1 x 14 / 2 x 16 AWG), długość odizolowania przewodów: 9 mm, maks. moment dokręcenia zacisku: 0,3 Nm. Przekaźnik interfejsowy PIR6W-1PS-... składa się z: uniwersalne gniazdo z zaciskami śrubowymi, z elektroniką PI6W-1PS-..., miniaturowy przekaźnik wykonawczy - elektromagnetyczny RM699BV lub półprzewodnikowy RSR30.
PIR6W-1PS-... przystosowane są do współpracy ze złączem grzebieniowym typu 2G20. Złącze ZG20 mostkuje wspólne sygnały wejść lub wyjść, maks. dopuszczalny prąd wynosi 36 A / 250 V AC. Kolory złącz: ZG20-1 czerwony, ZG20-2 czarny, ZG20-3 niebieski. Do przekaźników PIR6W-1PS-... oferowane są płytki do opisu typu PI6W-1246, dostarczane z przekaźnikami, nie zakładane.
Rodzaje wyjść: R - styki AgSn02; R01 - styki AgSn02/Au złocenie twarde; T - triak; C - tranzystor; O - tranzystor. O Dla wykonań 230VAC/DC: odległość conajmniej 5 mm między przekaźnikami zamontowanymi obok siebie.
Przekaźniki interfejsowe serii PIR6W-1PS. Tabela wykonań:
| Kod przekaźnika interfejsowego |
Znamionowe napięcie wejścia Un |
Moc obwodu wejściowego |
Kod gniazda |
Kod przekaźnika wykonawczego |
Znamion. napięcie przekaźnika wykonaw. Us |
| PIR6W-1PS-6VDC-R | 6 V DC | 0,3 W | PI6W-1PS-6VDC | RM699BV-3011-85-1005 | 5 V DC |
| PIR6W-1PS-12VDC-R | 12 V DC | 0,2 W | PI6W-1PS-12/24VDC | RM699BV-3011-85-1012 | 12 V DC |
| PIR6W-1PS-24VDC-R | 24 V DC | 0,3 W | PI6W-1PS-12/24VDC | RM699BV-3011 -85-1024 | 24 V DC |
| PIR6W-1PS-36VDC-R | 36 V DC | 0,3 W | PI6W-1PS-36VDC | RM699BV-3011-85-1024 | 24 V DC |
| PIR6W-1PS-48VDC-R | 48 V DC | 0,4 W | PI6W-1PS-48VDC | RM699BV-3011-85-1024 | 24 V DC |
| PIR6W-1PS-60VDC-R | 60 V DC | 0,5 W | PI6W-1PS-60VDC | RM699BV-3011-85-1024 | 24 V DC |
| PIR6W-1PS-24VAC/DC-R | 24 V AC/DC | 0,5 VA / 0,4 W | PI6W-1PS-24VAC/DC | RM699BV-3011-85-1012 | 12 V DC |
| PIR6W-1PS-42VAC/DC-R | 42 V AC/DC | 0,5 VA / 0,4 W | PI6W-1PS-42VAC/DC | RM699BV-3011-85-1024 | 24 V DC |
| PIR6W-1PS-115VAC/DC-R | 115 V AC/DC | 1,2 VA / 1,2 W | PI6W-1PS-115VAC/DC | RM699BV-3011-85-1024 | 24 V DC |
| PIR6W-1PS-230VAC/DC-R | 230 V AC/DC | 1,2 VA / 1,2 W | PI6W-1PS-230VAC/DC | RM699BV-3011-85-1060 | 60 V DC |
| PIR6W-1PS-230VAC-R | 230 VAC | < 0,8 VA | PI6W-1PS-230VAC | RM699BV-3011-85-1060 | 60 V DC |
| PIR6W-1PS-6VDC-R01 | 6 V DC | 0,3 W | PI6W-1PS-6VDC | RM699BV-3211-85-1005 | 5 V DC |
| PIR6W-1PS-12VDC-R01 | 12 V DC | 0,2 W | PI6W-1PS-12/24VDC | RM699BV-3211-85-1012 | 12 V DC |
| PIR6W-1PS-24VDC-R01 | 24 V DC | 0,3 W | PI6W-1PS-12/24VDC | RM699BV-3211-85-1024 | 24 V DC |
| PIR6W-1PS-36VDC-R01 | 36 V DC | 0,3 W | PI6W-1PS-36VDC | RM699BV-3211-85-1024 | 24 V DC |
| PIR6W-1PS-48VDC-R01 | 48 V DC | 0,4 W | PI6W-1PS-48VDC | RM699BV-3211-85-1024 | 24 V DC |
| PIR6W-1PS-60VDC-R01 | 60 V DC | 0,5 W | PI6W-1PS-60VDC | RM699BV-3211-85-1024 | 24 V DC |
| PIR6W-1PS-24VAC/DC-R01 | 24 V AC/DC | 0,5 VA / 0,4 W | PI6W-1PS-24VAC/DC | RM699BV-3211-85-1012 | 12 V DC |
| PIR6W-1PS-42VAC/DC-R01 | 42 V AC/DC | 0,5 VA / 0,4 W | PI6W-1PS-42VAC/DC | RM699BV-3211-85-1024 | 24 V DC |
| PIR6W-1PS-115VAC/DC-R01 | 115 V AC/DC | 1,2 VA / 1,2 W | PI6W-1PS-115VAC/DC | RM699BV-3211-85-1024 | 24 V DC |
| PIR6W-1PS-230VAC/DC-R01 | 230 V AC/DC | 1,2 VA / 1,2 W | PI6W-1PS-230VAC/DC | RM699BV-3211-85-1060 | 60 V DC |
| PIR6W-1PS-230VAC-R01 | 230 VAC | < 0,8 VA | PI6W-1PS-230VAC | RM699BV-3211-85-1060 | 60 V DC |
| PIR6W-1PS-6VDC-T | 6 V DC | 0,2 W | PI6W-1PS-6VDC | RSR30-D05-A1-24-020-1 | 5 V DC |
| PIR6W-1PS-12VDC-T | 12 V DC | 0,2 W | PI6W-1PS-12/24VDC | RSR30-D12-A1-24-020-1 | 12 V DC |
| PIR6W-1PS-24VDC-T | 24 V DC | 0,3 W | PI6W-1PS-12/24VDC | RSR30-D24-A1-24-020-1 | 24 V DC |
| PIR6W-1PS-36VDC-T | 36 V DC | 0,3 W | PI6W-1PS-36VDC | RSR30-D24-A1-24-020-1 | 24 V DC |
| PIR6W-1PS-48VDC-T | 48 V DC | 0,4 W | PI6W-1PS-48VDC | RSR30-D24-A1-24-020-1 | 24 V DC |
| PIR6W-1PS-60VDC-T | 60 V DC | 0,5 W | PI6W-1PS-60VDC | RSR30-D24-A1-24-020-1 | 24 V DC |
| PIR6W-1PS-24VAC/DC-T | 24 V AC/DC | 0,5 VA / 0,4 W | PI6W-1PS-24VAC/DC | RSR30-D12-A1-24-020-1 | 12 V DC |
| PIR6W-1PS-42VAC/DC-T | 42 V AC/DC | 0,5 VA / 0,4 W | PI6W-1PS-42VAC/DC | RSR30-D24-A1-24-020-1 | 24 V DC |
| PIR6W-1PS-115VAC/DC-T | 115 V AC/DC | 1,0 VA / 1,0 W | PI6W-1PS-115VAC/DC | RSR30-D24-A1-24-020-1 | 24 V DC |
| PIR6W-1PS-6VDC-C | 6 V DC | 0,2 W | PI6W-1PS-6VDC | RSR30-D05-D1-04-025-1 | 5 V DC |
| PIR6W-1PS-12VDC-C | 12 V DC | 0,2 W | PI6W-1PS-12/24VDC | RSR30-D12-D1-04-025-1 | 12 V DC |
| PIR6W-1PS-24VDC-C | 24 V DC | 0,3 W | PI6W-1PS-12/24VDC | RSR30-D24-D1-04-025-1 | 24 V DC |
| PIR6W-1PS-36VDC-C | 36 V DC | 0,3 W | PI6W-1PS-36VDC | RSR30-D24-D1-04-025-1 | 24 V DC |
| PIR6W-1PS-48VDC-C | 48 V DC | 0,4 W | PI6W-1PS-48VDC | RSR30-D24-D1-04-025-1 | 24 V DC |
| PIR6W-1PS-60VDC-C | 60 V DC | 0,5 W | PI6W-1PS-60VDC | RSR30-D24-D1-04-025-1 | 24 V DC |
| PIR6W-1PS-24VAC/DC-C | 24 V AC/DC | 0,5 VA / 0,4 W | PI6W-1PS-24VAC/DC | RSR30-D12-D1-04-025-1 | 12 V DC |
| PIR6W-1PS-42VAC/DC-C | 42 V AC/DC | 0,5 VA / 0,4 W | PI6W-1PS-42VAC/DC | RSR30-D24-D1-04-025-1 | 24 V DC |
| PIR6W-1PS-115VAC/DC-C | 115 V AC/DC | 1,0 VA / 1,0 W | PI6W-1PS-115VAC/DC | RSR30-D24-D1-04-025-1 | 24 V DC |
| PIR6W-1PS-230VAC/DC-C | 230 V AC/DC | 1,0 VA / 1,0 W | PI6W-1PS-230VAC/DC | RSR30-D48-D1-04-025-1 | 48 V DC |
| PIR6W-1PS-230VAC-C | 230 VAC | < 0,8 VA | PI6W-1PS-230VAC | RSR30-D48-D1-04-025-1 | 48 V DC |
| PIR6W-1PS-6VDC-O | 6 V DC | 0,2 W | PI6W-1PS-6VDC | RSR30-D05-D1-02-040-1 | 5 V DC |
| PIR6W-1PS-12VDC-O | 12 V DC | 0,2 W | PI6W-1PS-12/24VDC | RSR30-D12-D1-02-040-1 | 12 V DC |
| PIR6W-1PS-24VDC-O | 24 V DC | 0,3 W | PI6W-1PS-12/24VDC | RSR30-D24-D1-02-040-1 | 24 V DC |
| PIR6W-1PS-36VDC-O | 36 V DC | 0,3 W | PI6W-1PS-36VDC | RSR30-D24-D1-02-040-1 | 24 V DC |
| PIR6W-1PS-48VDC-O | 48 V DC | 0,4 W | PI6W-1PS-48VDC | RSR30-D24-D1-02-040-1 | 24 V DC |
| PIR6W-1PS-60VDC-O | 60 V DC | 0,5 W | PI6W-1PS-60VDC | RSR30-D24-D1-02-040-1 | 24 V DC |
| PIR6W-1PS-24VAC/DC-O | 24 V AC/DC | 0,5 VA / 0,4 W | PI6W-1PS-24VAC/DC | RSR30-D12-D1-02-040-1 | 12 V DC |
| PIR6W-1PS-42VAC/DC-O | 42 V AC/DC | 0,5 VA / 0,4 W | PI6W-1PS-42VAC/DC | RSR30-D24-D1-02-040-1 | 24 V DC |
| PIR6W-1PS-115VAC/DC-O | 115 V AC/DC | 1,0 VA / 1,0 W | PI6W-1PS-115VAC/DC | RSR30-D24-D1-02-040-1 | 24 V DC |
| PIR6W-1PS-230VAC/DC-O | 230 V AC/DC | 1,0 VA / 1,0 W | PI6W-1PS-230VAC/DC | RSR30-D48-D1-02-040-1 | 48 V DC |
| PIR6W-1PS-230VAC-O | 230 VAC | < 0,8 VA | PI6W-1PS-230VAC | RSR30-D48-D1-02-040-1 | 48 V DC |
